项目编号：mcuclub-509
实物链接：点击跳转
仿真链接：点击跳转
设计简介：
项目名：基于单片机的自动门控制的设计
单片机：STC89C52
功能简介：
1、通过两个人体红外传感器检测自动门内外是否有人来，若门内有人来，自动门开；
2、若门外有人来，延时5秒，检测来人体温，若温度小于设定最大阈值，则自动门开；
3、若温度高于设定最大阈值，则不开门，并且声光报警，通过蓝牙发送体温值及“体温异常”信息
4、当门外和门内都无人时，延时五秒，自动门关闭；
5、通过一对红外对射管检测人数，当人数改变时，通过蓝牙发送“当前人数：**”
6、通过按键可设置温度最大值
7、通过LCD1602显示各数据
资料预览
仿真图：
总体仿真资料：
原理图：

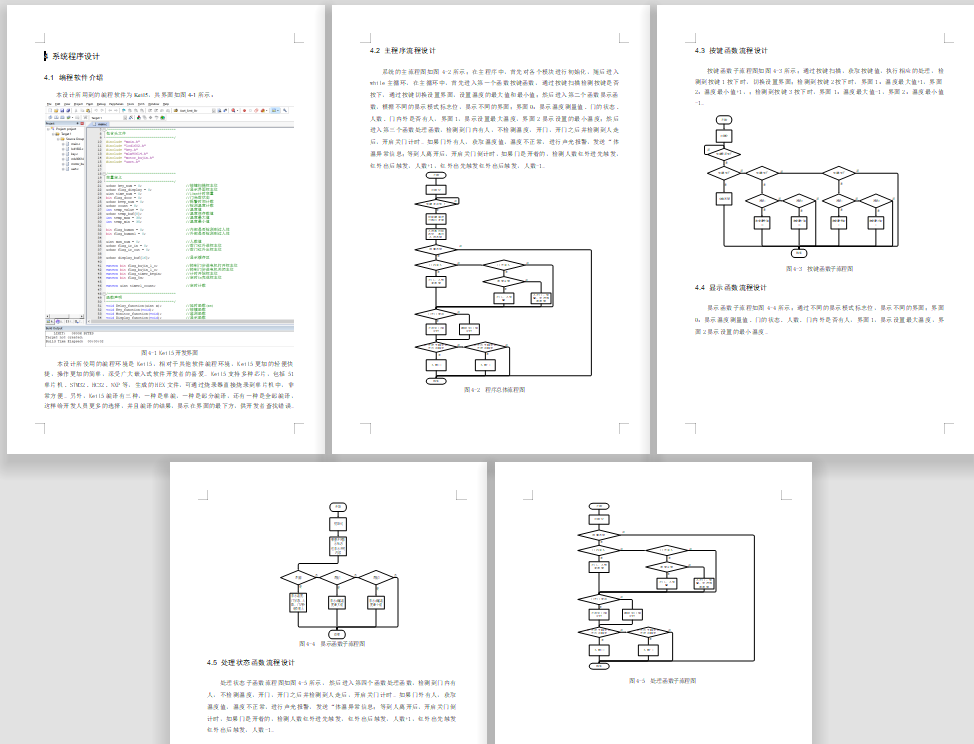

软件设计流程：
系统框图：
图3.1 系统框图
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成自动门控制的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入的部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是人体热释电红外感应模块，通过该模块检测门内外是否有人模块；第二部分是非测温模块，检测门外人员体温；第三部分是红外对射管，检测进出人数；第四部分是按键模块，通过该模块切换界面、设置温度最值等；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分时LCD1602显示模块，显示温度、门的状态当前进入的总人数等；第二部分是步进电机，通过该模块控制门的开关；第三部分是声光报警模块，温度大于设置的最大值或者小于设置的最小值时，进行蜂鸣器报警提醒；第四部分是蓝牙和手机构成的模块，当检测到门外人的温度异常时进行短信的系统框图如图3.1所示。

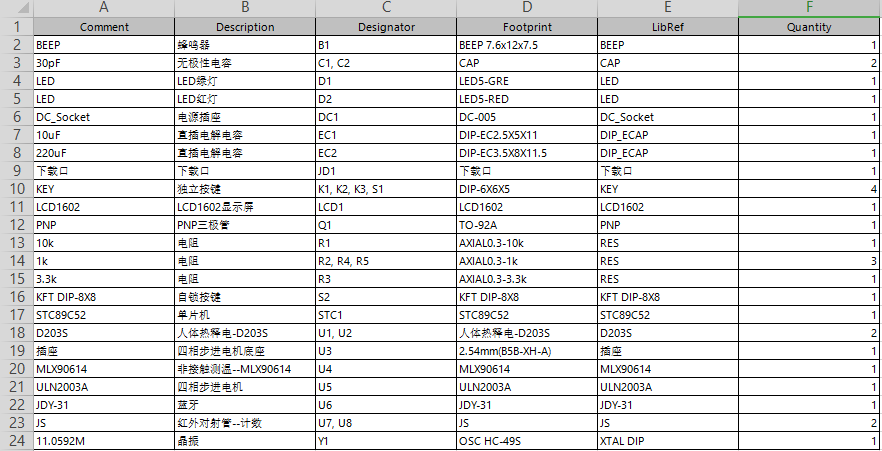

硬件清单：
