项目编号：mcuclub-626
实物链接：点击跳转
仿真链接：点击跳转
设计简介：
项目名：基于单片机的六层电梯的设计
单片机：STC89C52
功能简介：
1、通过6个按键控制6个楼层
2、通过语音识别模块可语音控制要到达的楼层
3、通过1个按键模拟电梯故障，当电梯故障时，可通过蓝牙发送“电梯故障，当前停在*层”
4、通过步进电机正反转模拟电梯上下行，并通过两个LED指示灯指示
5、通过数码显示楼层数
资料预览

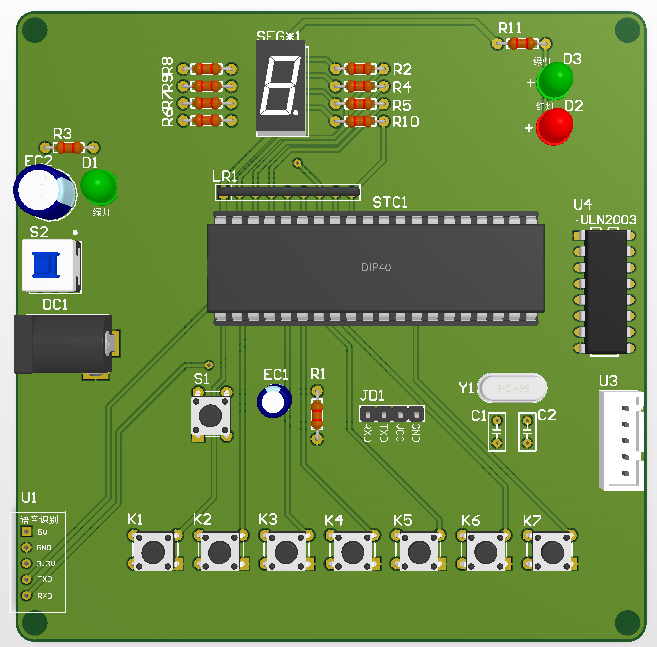

效果图：
总体实物资料：

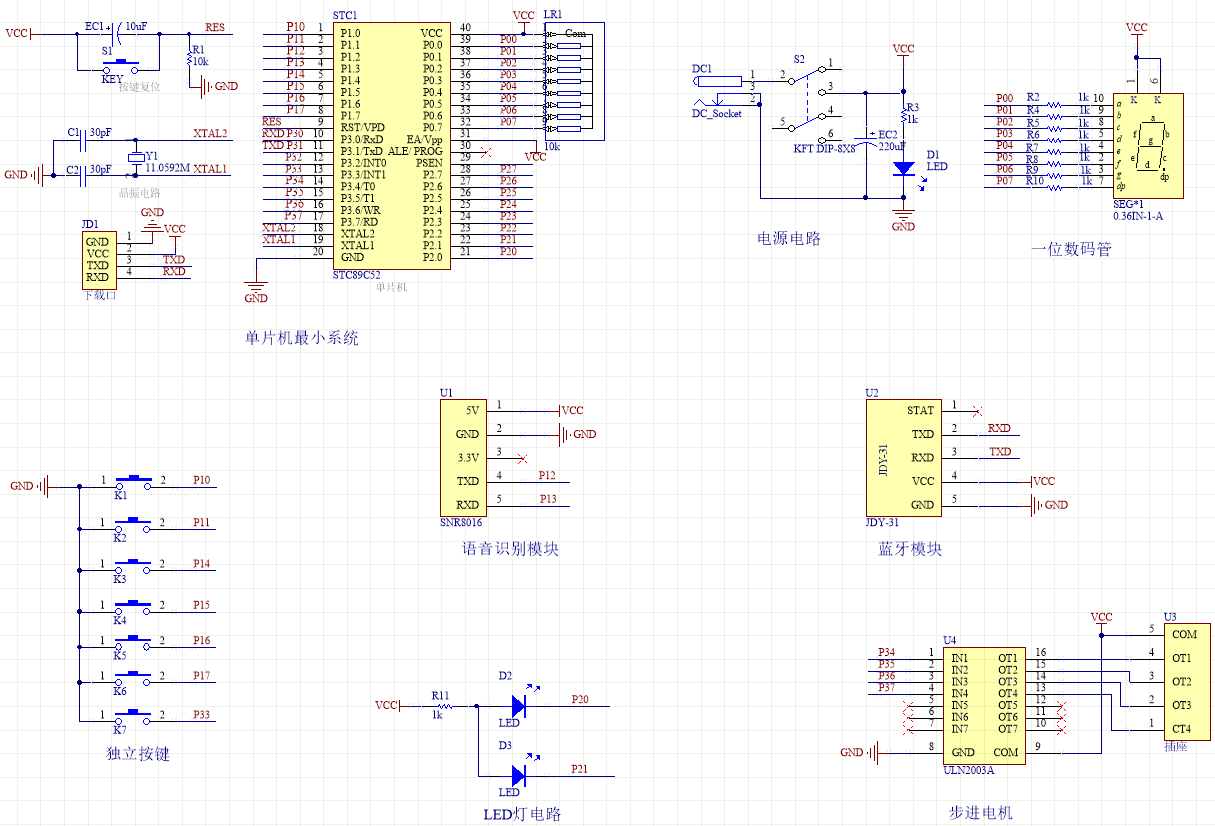

原理图：

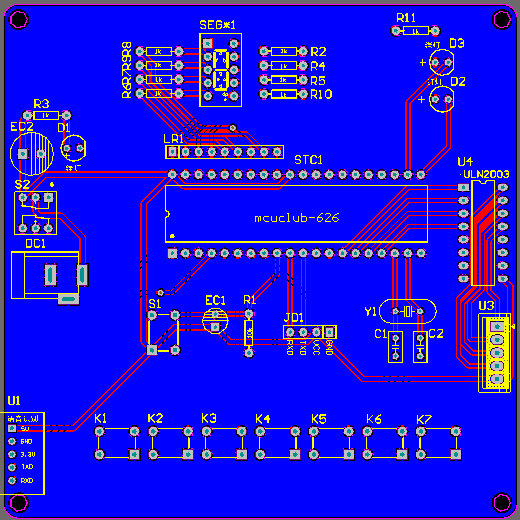

PCB:

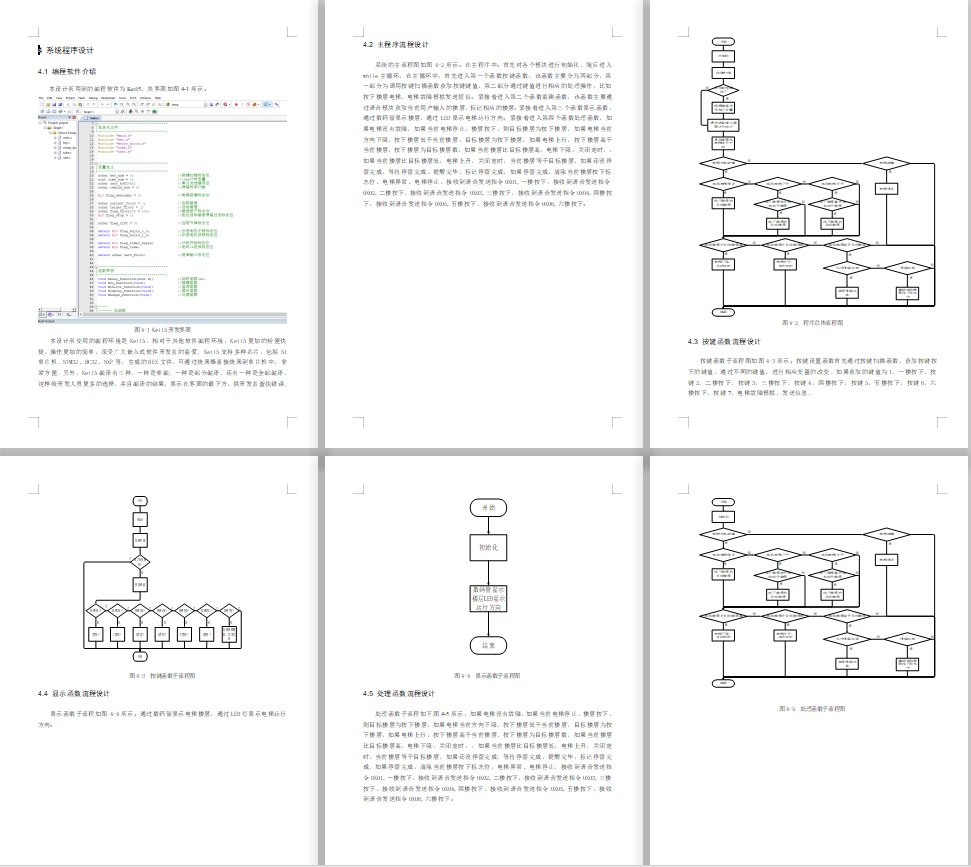

软件设计流程：

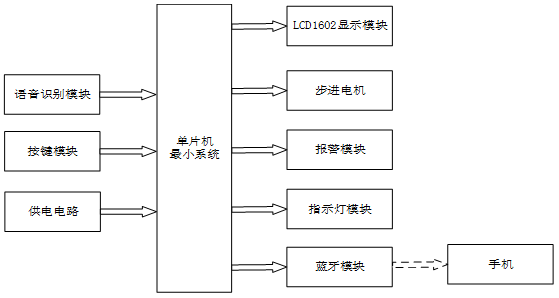

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成六层电梯的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入的部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是语音模块，通过该模块可以通过语音模块控制电梯楼层按下；第二部分是按键模块，通过该模块按下楼层和进行电梯异常报警；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由五部分组成，第一部分时LCD1602显示模块，楼层数等；第二部分是步及电机模块，通过该模块控制电梯上行或者下行；第三部分是声光报警模块，检测到电梯到达目标楼梯提醒用户；第四部分是指示灯模块，通过该模块指示电梯当前为上行还是下行；第五部分是蓝牙模块和手机构成，将报警信息发送到手机，系统框图如图3.1所示。

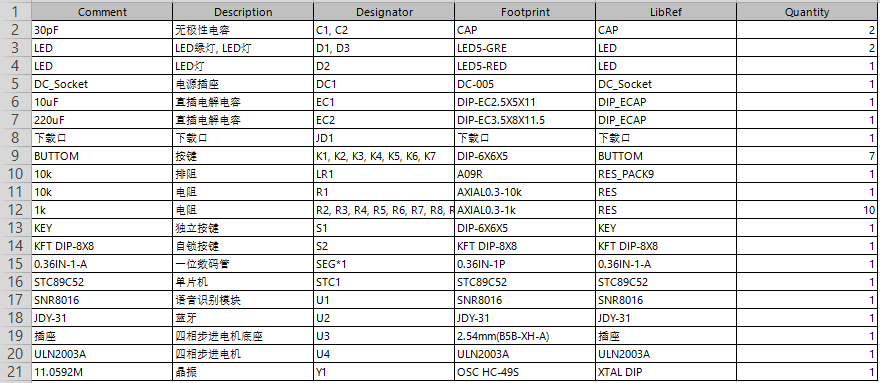

硬件清单：
