项目编号：mcuclub-jj-040
仿真连接：点击跳转
51实物链接：点击跳转
32实物链接：点击跳转
设计简介：
项目名：火灾检测
项目编号：mcuclub-jj-040
单片机类型：STC89C52
具体功能：
1、通过火焰传感器检测是否发生明火，如果发生，通过继电器控制水泵灭火，并声光报警
2、通过MQ-2检测烟雾浓度，如果烟雾值大于设置的最大值，通过继电器控制风扇通风，并声光报警
3、通过MQ-5检测当前可燃气体浓度，如果气体浓度大于设置最大值，通过继电器控制风扇通风，并声光报警
4、通过DS18B20检测温度值，如果温度值大于设置的最大值，通过继电器控制风扇通风，并声光报警
5、通过按键可以设置各阈值、手动控制水泵、风扇、切换模式
6、通过显示屏显示数据
扩展功能：当检测到明火时，通过GSM发送“发生火灾”短信；当烟雾值大于设置的最大值时，通过GSM发送“烟雾过高”短信；当气体浓度大于设置最大值时，通过GSM发送“可燃气体泄露”短信；当温度值大于设置的最大值时，通过GSM发送“温度过高”短信
资料预览

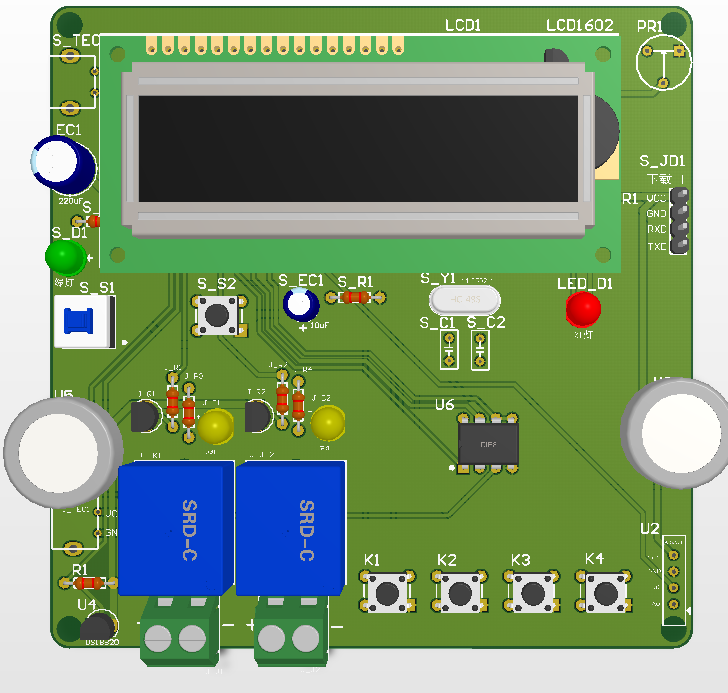

实物图：
总体实物资料：
原理图：

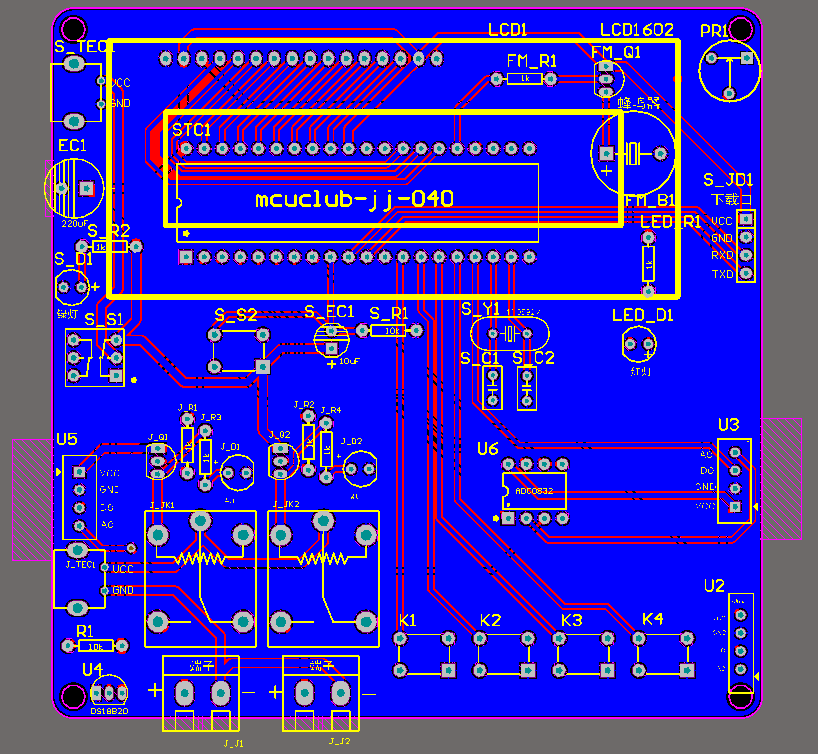

PCB：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是天然气检测模块，通过该模块检测当前环境的天然气；第二部分是烟雾检测模块，通过该模块可以检测当前环境中的烟雾浓度；第三部分是火焰检测模块，通过该模块可以检测当前环境中的火焰浓度；第四部分是温度检测模块，通过该模块可以检测当前环境中的温暖；第五部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过两个继电器分别控制通风或者加水；第三部分是声光报警模块，当监测值不在设置的阈值内时进行声光报警；当检测到环境中的参数不在设置的范围之内通过GSM进行发送短信。具体系统框图如图3.1所示。
硬件清单：
