项目编号:mcuclub-jj-015
仿真连接:点击跳转
51实物链接:点击跳转
32实物链接:点击跳转
设计简介:
项目名:风扇
单片机类型:STM32F103C8T6
具体功能:
1、通过DS18B20测量当前温度值,当温度大于设置最小值且小于最大值和最小值的中间值,则启动风扇以一档的速度转动;当温度大于最大值和最小值的中间值且小于最大值,则启动风扇以二档的速度转动;当温度大于设置最大值,则启动风扇以三档的速度转动
2、通过MX1508结合PWM调节风扇转速
3、通过人体红外检测是否有人,没人自动关闭风扇
4、通过步进电机带动风扇,可模拟自动摇头,按键可以控制启停
5、通过按键可设置风扇转动时间,时间到达,则自动停止(切换到手动模式的停止)
6、通过按键设置各阈值、手动控制风速、切换模式
7、通过显示屏显示测量值
扩展功能:通过蓝牙模块将测量数据发送到手机端,并可以控制风速、风扇摇头以及模式切换
资料预览
实物图:
总体实物资料:

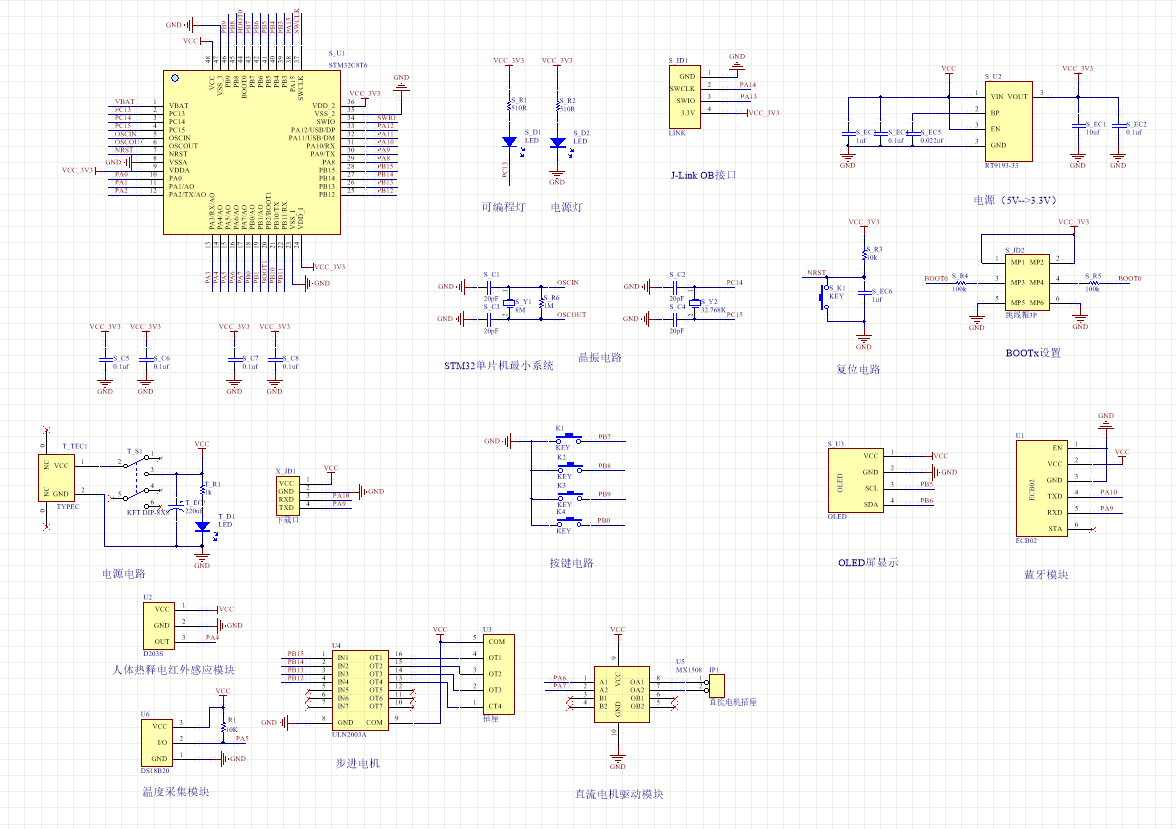

原理图:

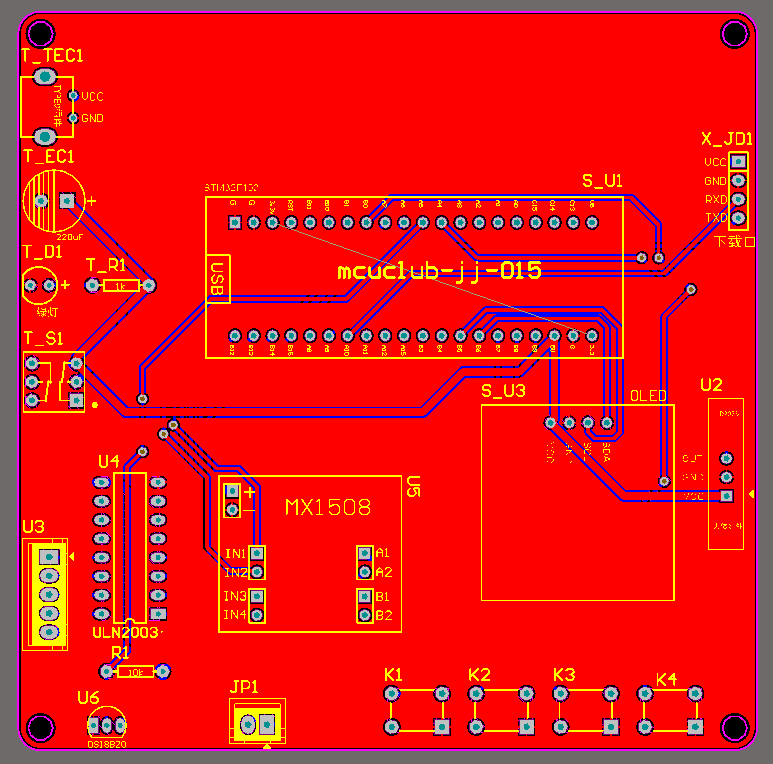

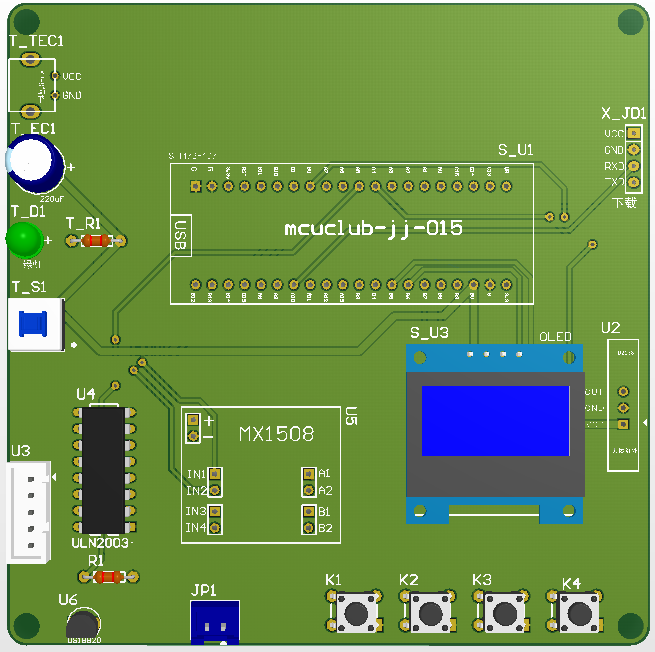

PCB:

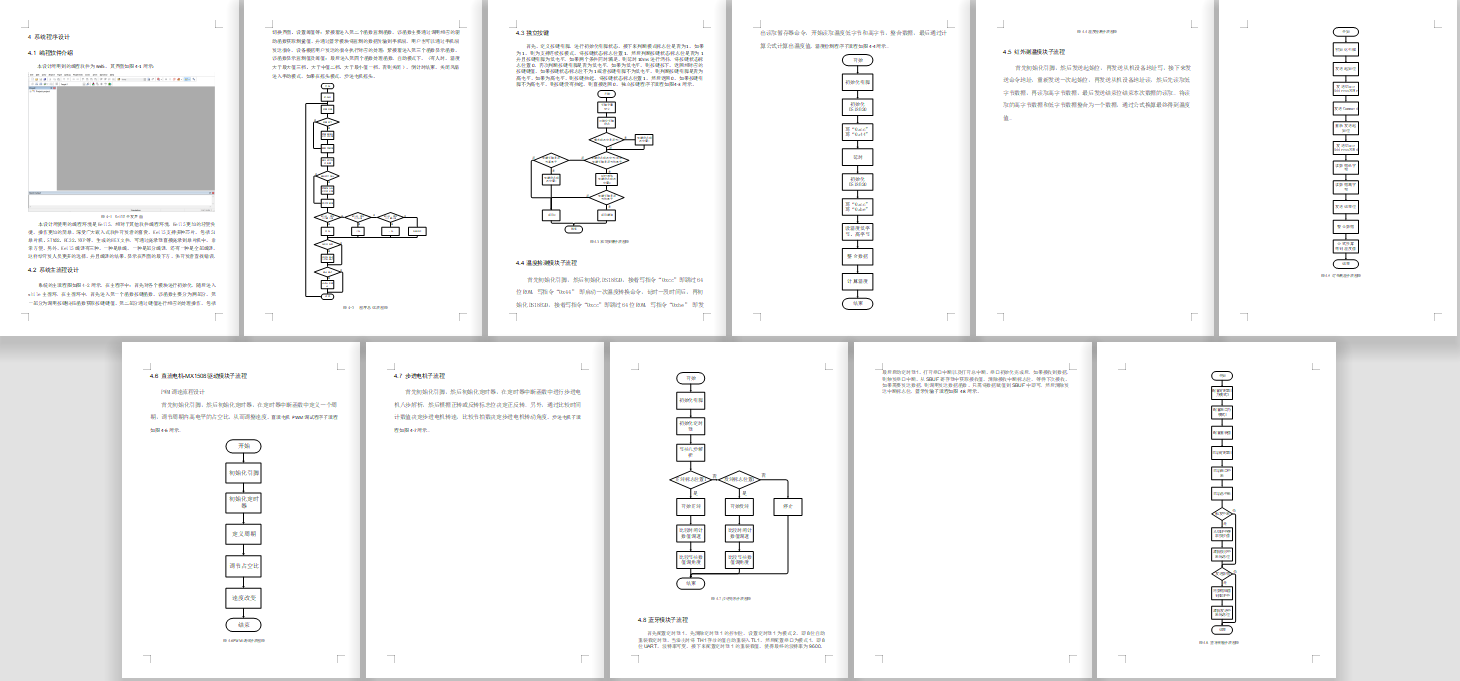

软件设计流程:

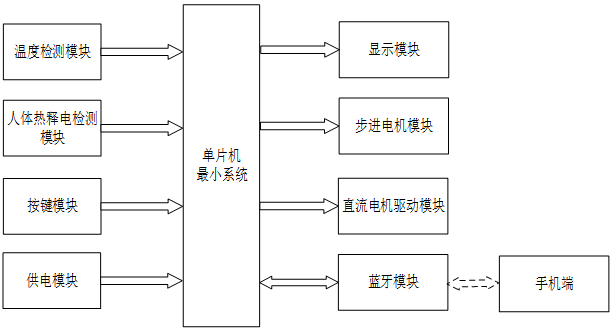

系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由四部分组成,第一部分是温度检测模块,通过该模块检测当前环境的温度;第二部分是人体热释电检测模块,通过该模块可以检测当前环境是否有人;第三部分是按键模块,通过该模块可以切换界面、设置阈值、切换模式等;第四部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是步进电机模块,通过该模块控制风扇进行摇头;第三部分是直流电机模块,通过该模块可以控制风扇进行选择。除此之外,蓝牙模块既作为输入又作为输出,蓝牙模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令控制风扇的工作及其模式的切换。具体系统框图如图3.1所示。
