项目编号:mcuclub-cl-017

仿真连接:点击跳转

51实物链接:点击跳转

32实物链接:点击跳转

设计简介:

项目名:路灯
单片机类型:STC89C52
具体功能:
1、通过光敏电阻检测当前环境是否过暗(触发型光敏电阻)
2、通过人体热释电感应模块检测是否有移动的物体
3、当环境过暗并且有移动物体时,自动打开路灯(USB插头灯模拟)
4、在灯下绑一个光敏电阻(触发型光敏电阻),检测路灯是否损坏,如果损坏,通过zigbee每分钟发送“路灯***已损坏,请速速查看”。
5、通过4位拨码开关可设置路灯编号
6、通过另一个zigbee插在电脑端,通过串口调试助手,可收到损坏路灯的数据,并下发数据(路灯编号),表明已经知道,这样数据才不会一直发送。

资料预览

仿真图:

总体仿真资料:

原理图:

软件设计流程:

系统框图:

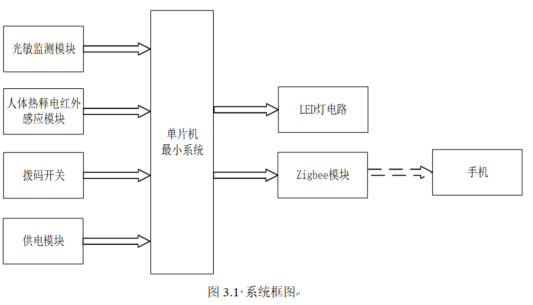

本设计以单片机为核心控制器,加上其他模块一起组成此次设计路灯的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由四部分组成,第一部分是光敏检测模块,通过该模块检测当前环境的光照强度及其当前LED灯是否出现问题;第二部分是人体热释电,通过该模块监测是否有人;第三部分是拨码开关,通过拨码开关查看路灯编号;第四部分是供电模块,通过该模块可给整个系统进行供电。输出由两部分组成,第一部分是LED灯照明电路;第二部分是Zigbee模块,当监测到路灯损坏时,通过该模块给手机发送信息。具体系统框图如图3.1所示。
