项目编号：mcuclub-jk-006
仿真连接：点击跳转
51实物链接：点击跳转
32实物链接：点击跳转
设计简介：
项目名：医院输液
单片机类型：STC89C52
具体功能：
1、通过液位检测模块检测输液瓶液位，若没有液体，且为输液状态，则声光报警
2、通过红外对管检测液体流速，若流速大于设定最大阈值，则步进电机逆时针旋转10°，挤压输液管，若小于设定最小阈值，则步进电机顺时针旋转10°，舒张输液管
3、通过DS18B20检测温度值，当温度值超过设置的上下限，进行加热或制冷
4、通过颜色传感器检测是否出现回血，若出现，则声光报警
5、通过按键可设置流速上下限阈值、温度阈值、切换输液状态等
6、通过显示屏显示测量数据
扩展功能：当输液瓶用尽时，通过蓝牙模块发送“输液瓶已用尽，请更换！”；若出现回血，则发送“出现回血，请速速查看”，另外，还发送当前流速、温度值
资料预览

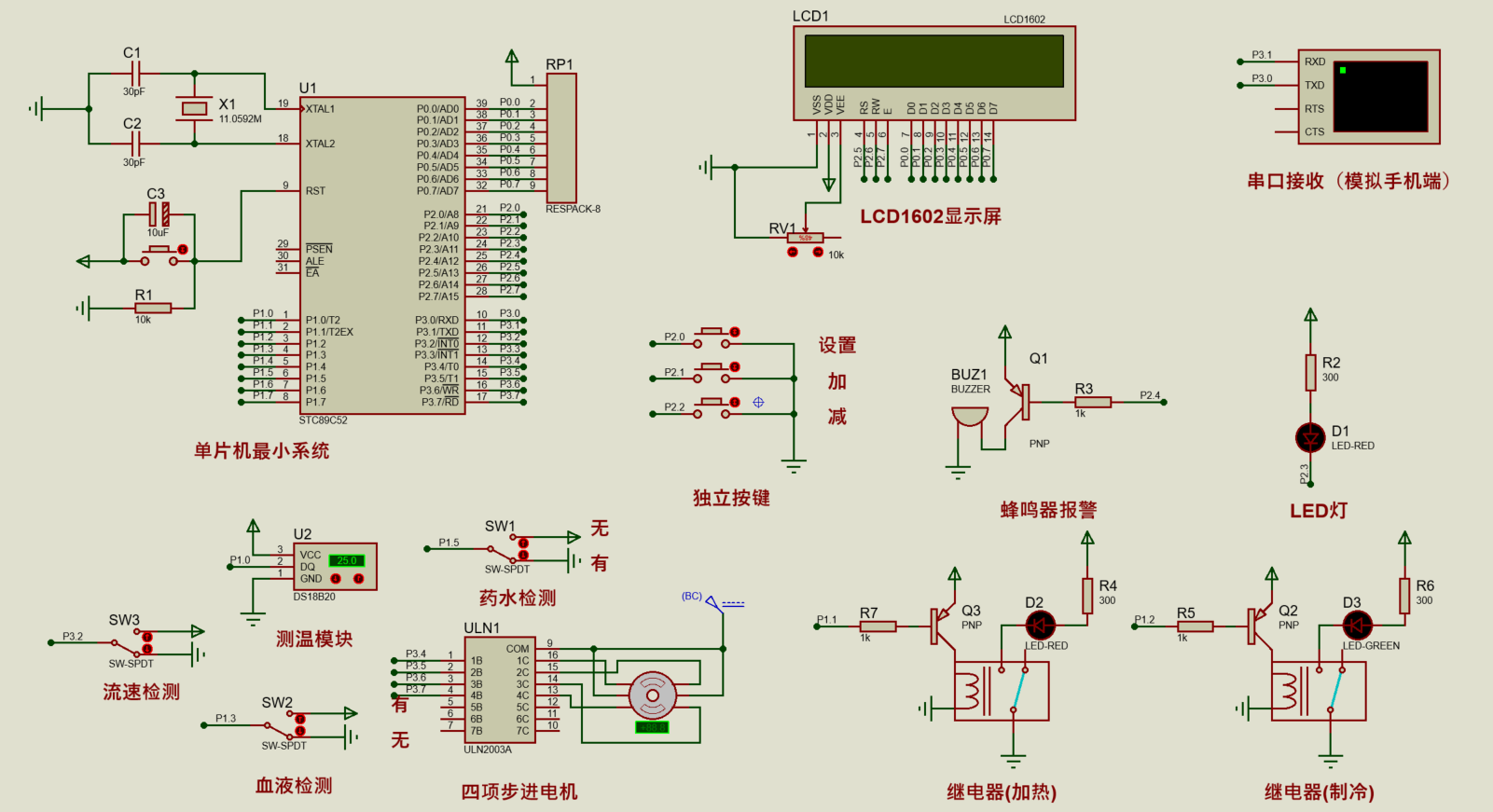

仿真图：
总体仿真资料：

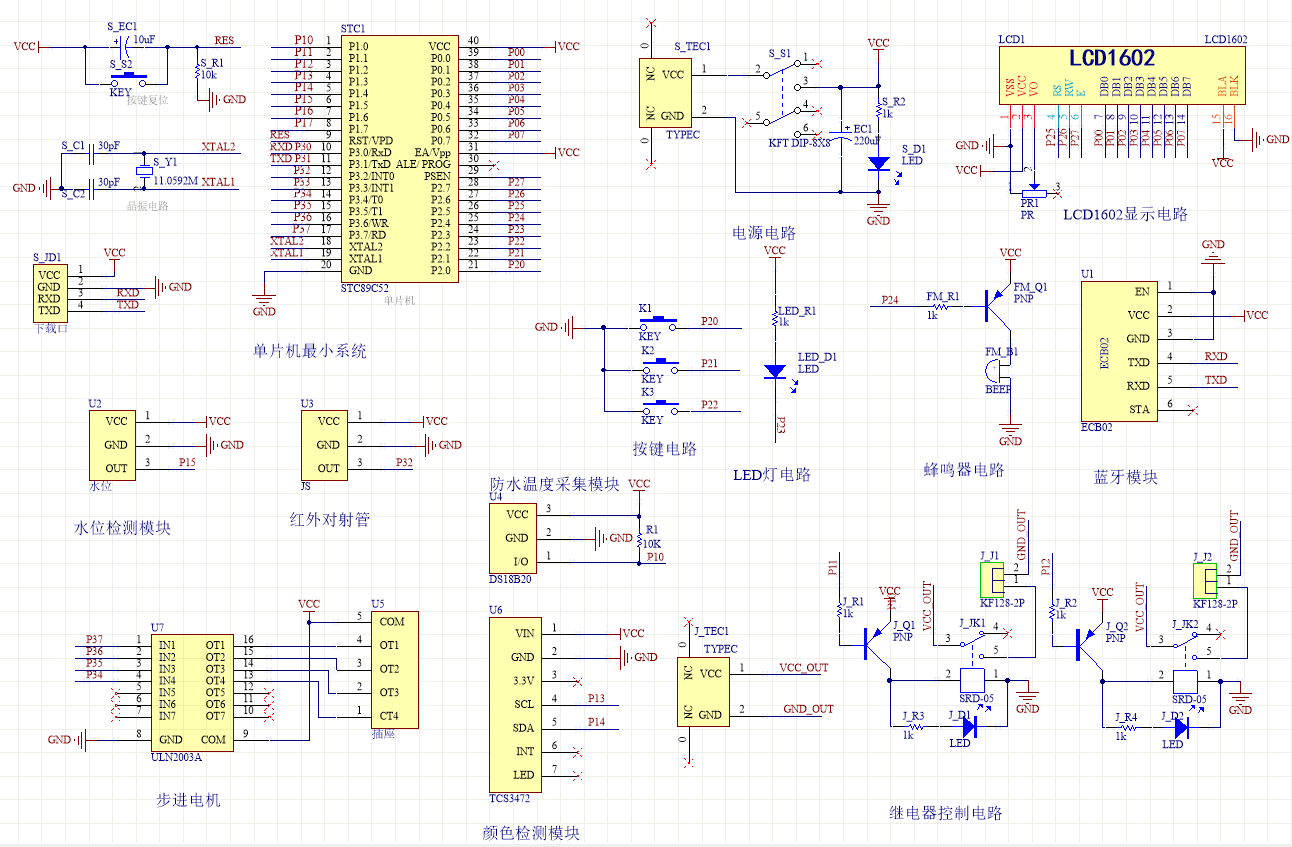

原理图：

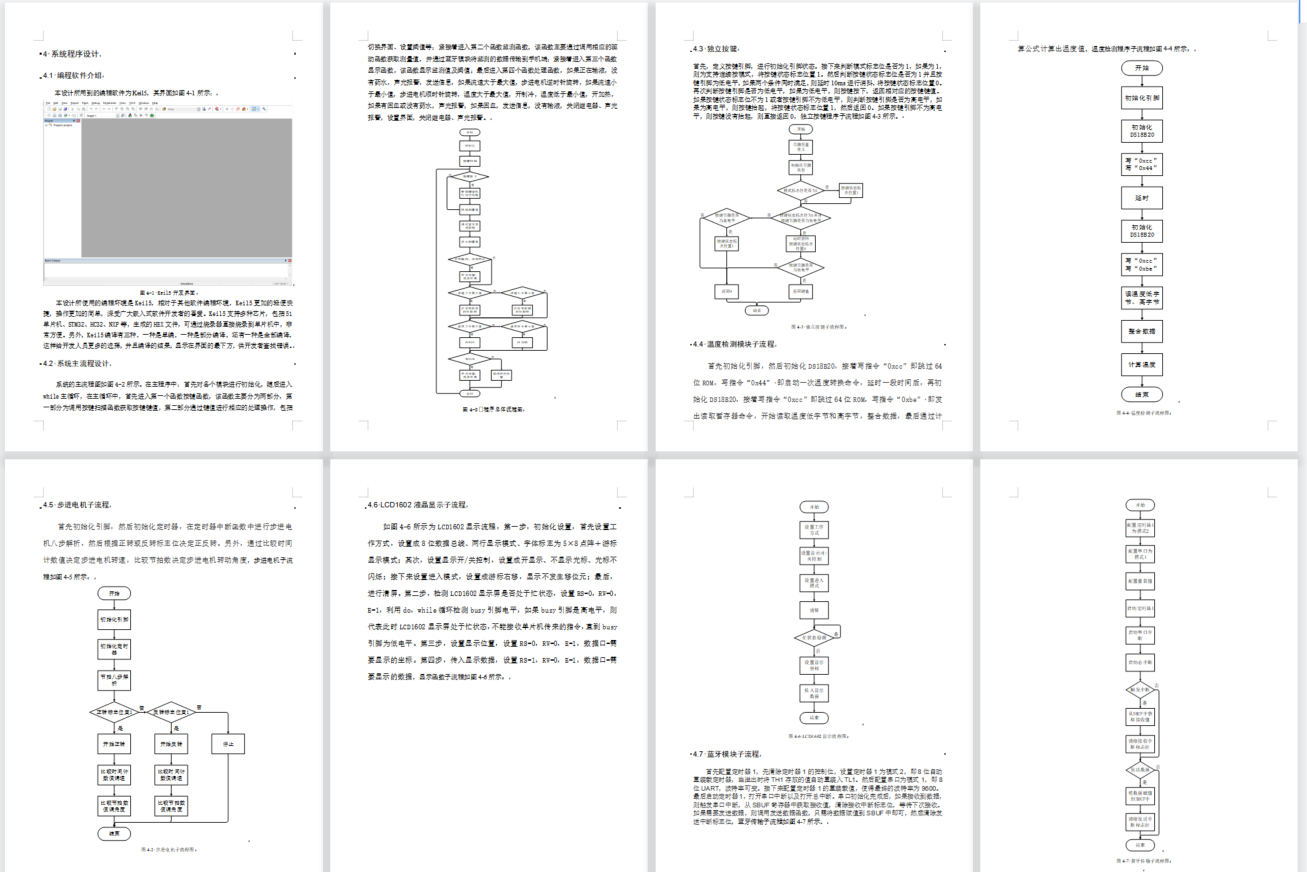

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计医院输液的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是水位监测模块，通过该模块监测当前输液瓶的液位；第二部分是红外对射管监测模块，通过该模块监测当前输液的流速；第三部分是颜色监测模块，通过该模块监测输液是否回血；第四部分是温度检测模块，通过该模块检测当前输液液体的温度；第五部分是按键模块，可以通过该模块设置流速上下限阈值、温度阈值、切换输液状态等；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过两个继电器分别控制加热和制冷；第三部分是声光报警模块，当监测输液液体较少或者检测到回血进行声光报警提醒。除此之外还有蓝牙模块，当输液瓶用尽时，通过蓝牙模块发送“输液瓶已用尽，请更换！”；若出现回血，则发送“出现回血，请速速查看”，另外，还发送当前流速、温度值，具体系统框图如图3.1所示。

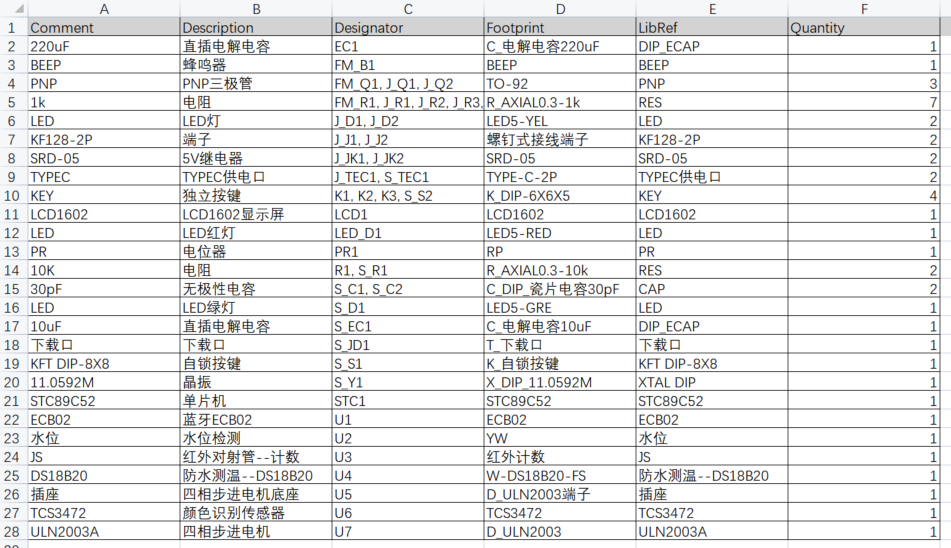

硬件清单：
