项目编号:mcuclub-yq-011
仿真连接:点击跳转
51实物链接:点击跳转
32实物链接:点击跳转
设计简介:
项目名:自动售货机
项目编号:mcuclub-yq-011
单片机类型:STC89C52
具体功能:
1、通过3*3的矩阵键盘模拟9种商品,当按下某个商品时,显示商品名及价格
2、通过按下确认键后,通过红外计数管检测投币数量,当数量一致时,通过步进电机正转180°模拟出货,出货后5s后,步进电机反转180°回归,并清除显示的商品
3、通过触发型光敏电阻检测光照,当光照过低,则打开补光灯,照亮商品
4、通过显示屏显示数据
资料预览

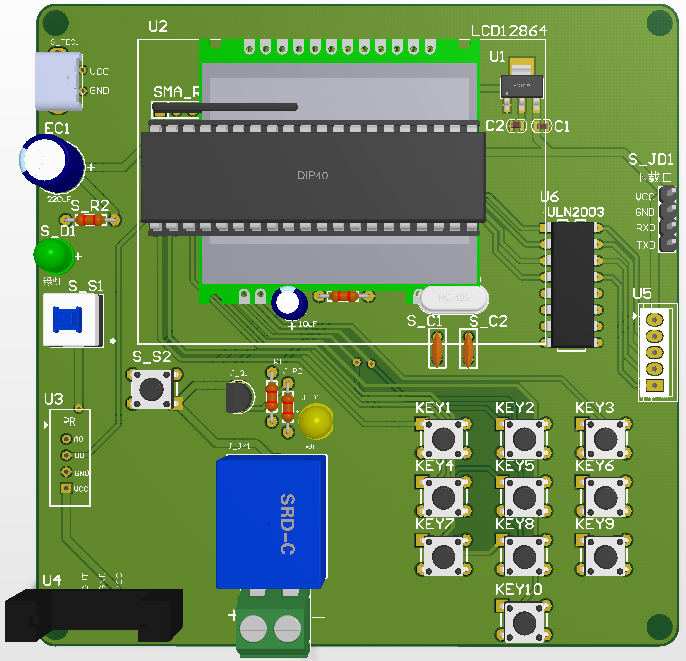

实物图:
总体实物资料:

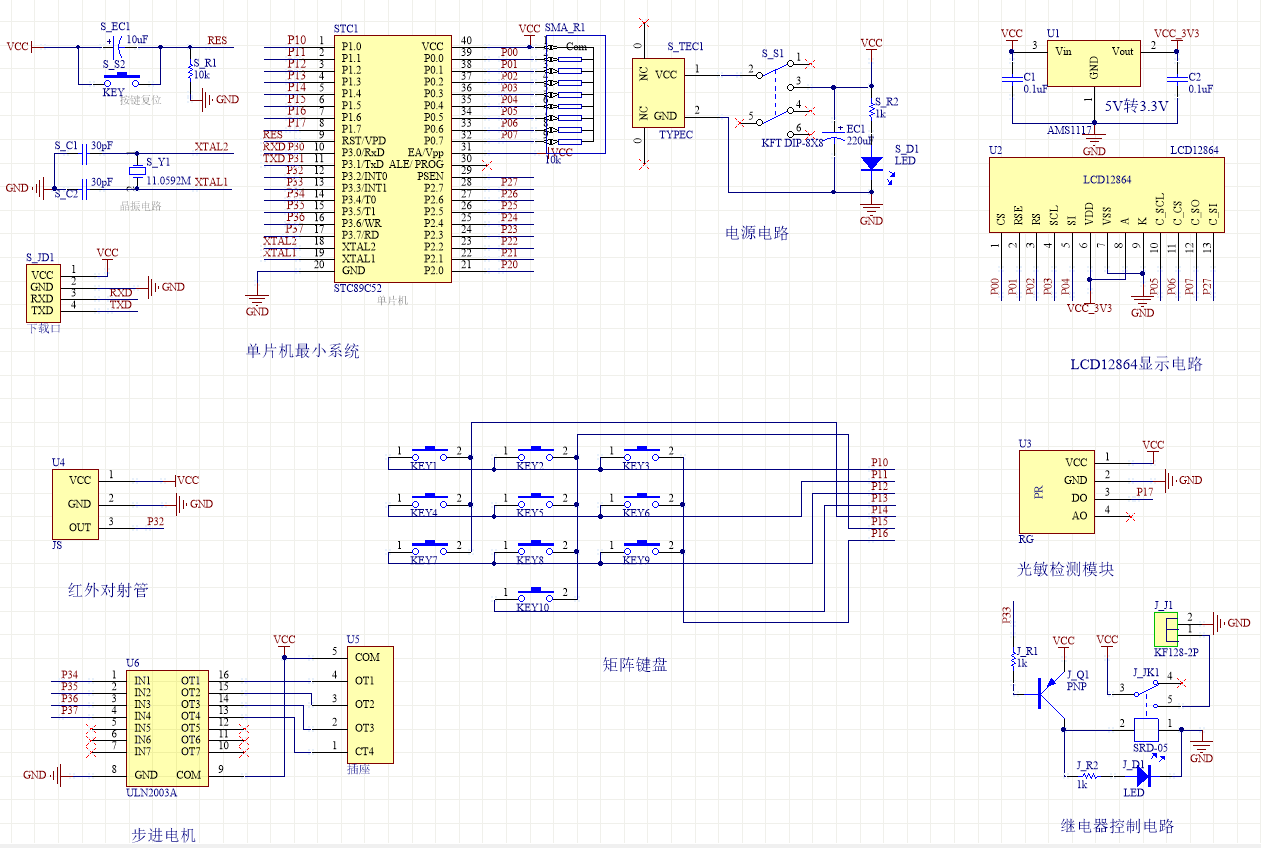

原理图:

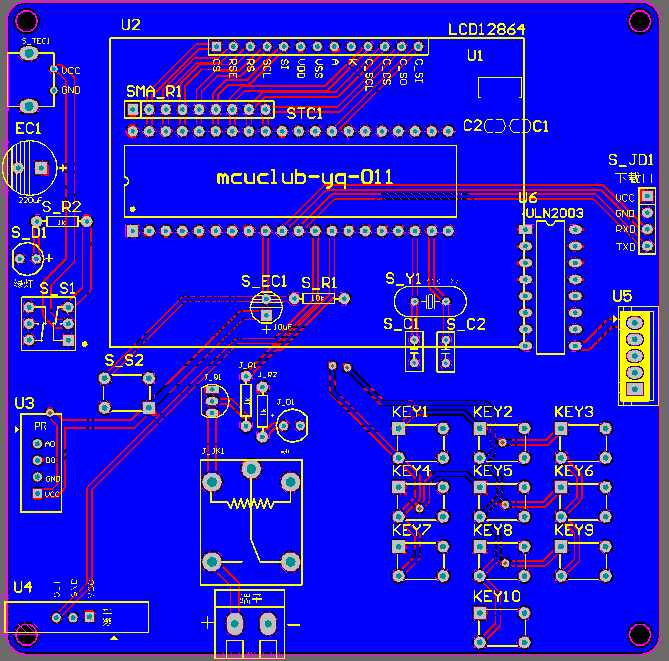

PCB:
软件设计流程:
系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由四部分组成,第一部分是光敏检测模块,通过触发型光敏电阻检测光照,;第二部分是红外对射管模块,通过红外计数管检测投币数量,第三部分是矩阵按键模块,通过3*3的矩阵键盘模拟9种商品;第四部分是供电模块,通过该模块可给整个系统进行供电。输出由四部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是继电器模块,通过一个继电器控制补光;第三部分是步进电机模块,通过步进电机模拟出货状态。具体系统框图如图3.1所示。
硬件清单:
