项目编号：mcuclub-yq-015
仿真连接：点击跳转
51实物链接：点击跳转
32实物链接：点击跳转
设计简介：
项目名：卡路里热量仪
项目编号：mcuclub-yq-015
单片机类型：STM32F103C8T6
具体功能：
1、通过HX711测量被测物重量
2、通过一个按键选择类型、两个按键进行上、下选择
3、通过显示屏显示物品、热量
主食类：米饭：1600cal/g 馒头：500cal/g 面条：1300cal/g 油条：2000cal/g
鱼肉类：猪肉：3600cal/g 牛肉：1500cal/g 鸡肉：1300cal/g 鱼类：1100cal/g
水果类：香蕉：800cal/g 苹果：400cal/g 西瓜：200cal/g 葡萄：500cal/g
蔬菜类：青菜：200cal/g 豆芽：450cal/g 青椒：260cal/g 白菜：100cal/g
饮料类：汽水：500cal/g 牛奶：800cal/g 咖啡：200cal/g 椰汁：300cal/g
资料预览
实物图：
总体实物资料：

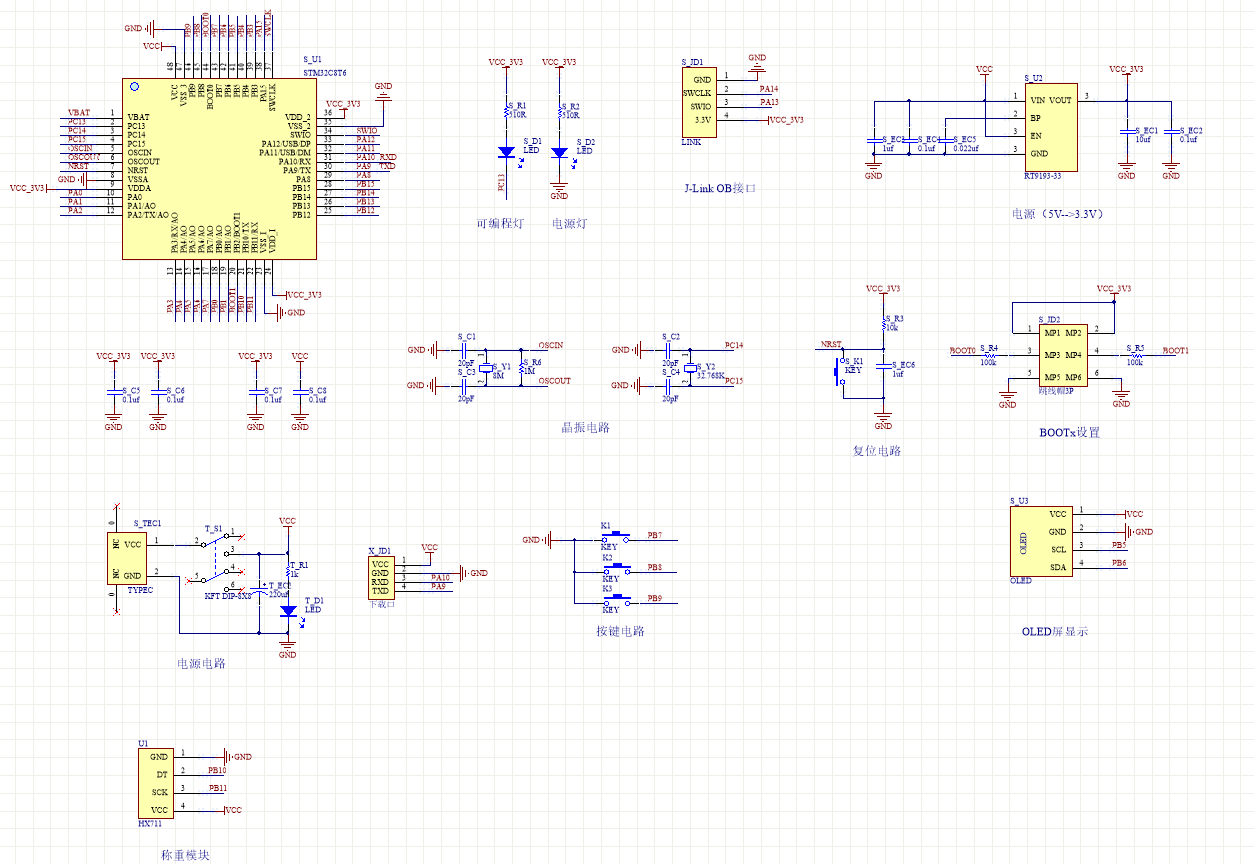

原理图：

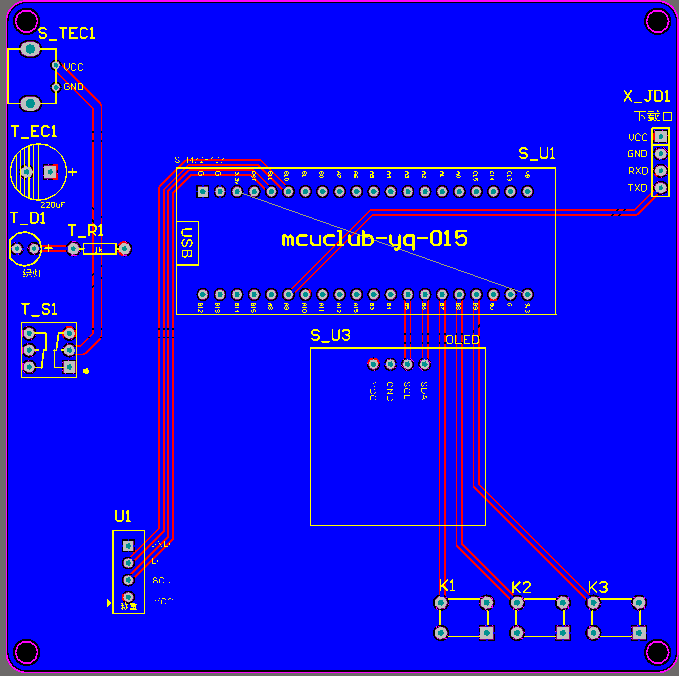

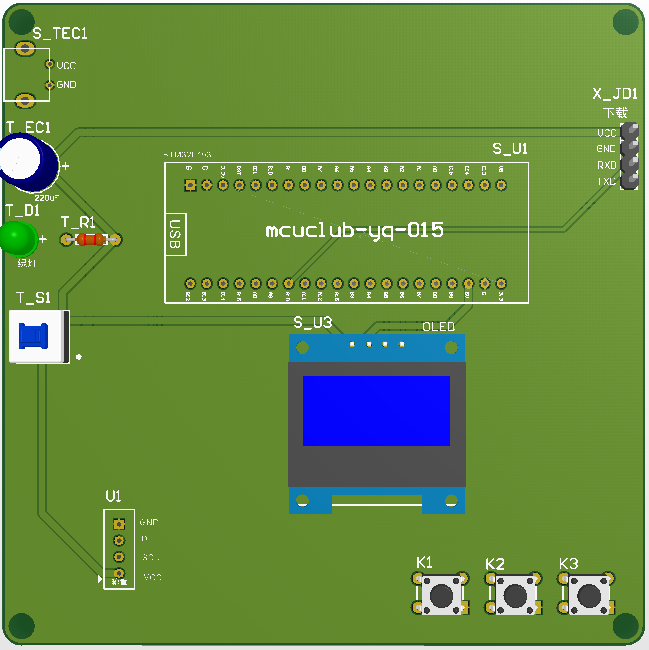

PCB：

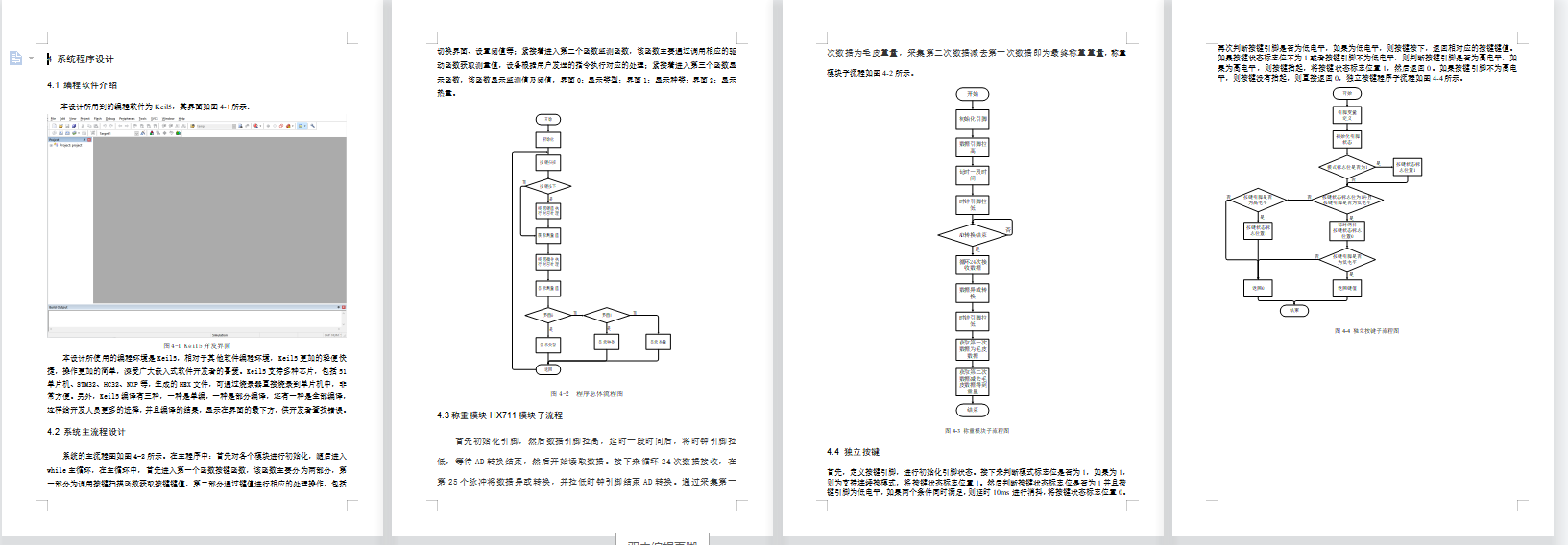

软件设计流程：

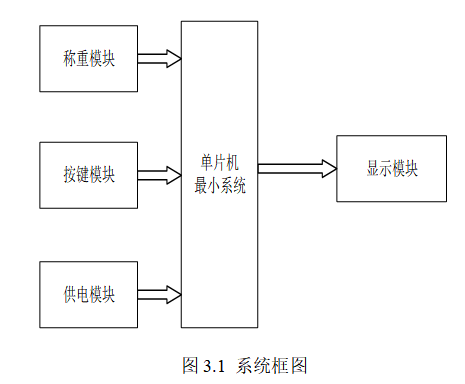

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是称重模块，通过HX711测量被测物重量；第二部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由一部分组成，该部分是显示模块，通过显示屏显示物品、热量；具体系统框图如图3.1所示。

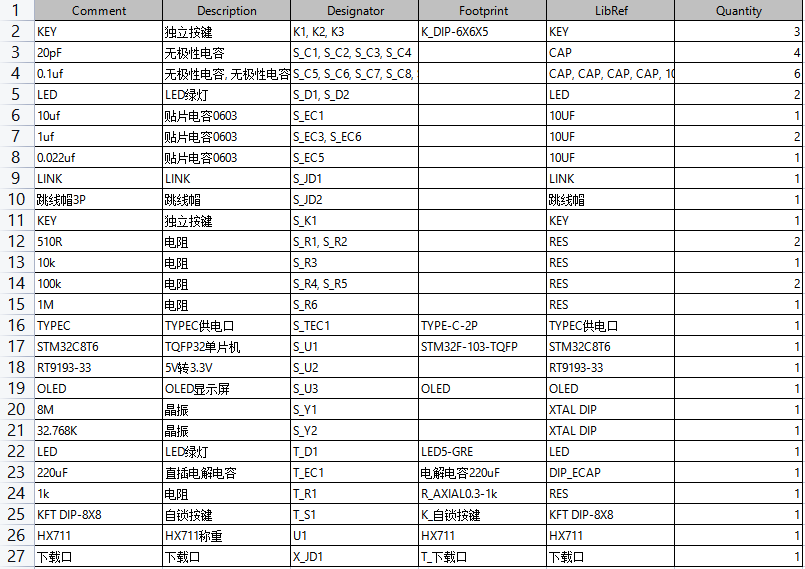

硬件清单：
