项目编号：mcuclub-jj-055
仿真连接：点击跳转
51实物链接：点击跳转
32实物链接：点击跳转
设计简介：
项目名：干手器
项目编号：mcuclub-jj-055
单片机：STM32F103C8T6
功能简介：
1、通过红外避障管检测水龙头 处是否有人触发，如果触发，则开启水龙头洗手（继电器控制水泵模拟），直到不触发才关闭
2、通过红外避障管检测烘干机是否有人触发，如果触发，则开启烘干机（继电器控制风扇+加热片模拟），直到不触发才关闭
资料预览
实物图：
总体实物资料：

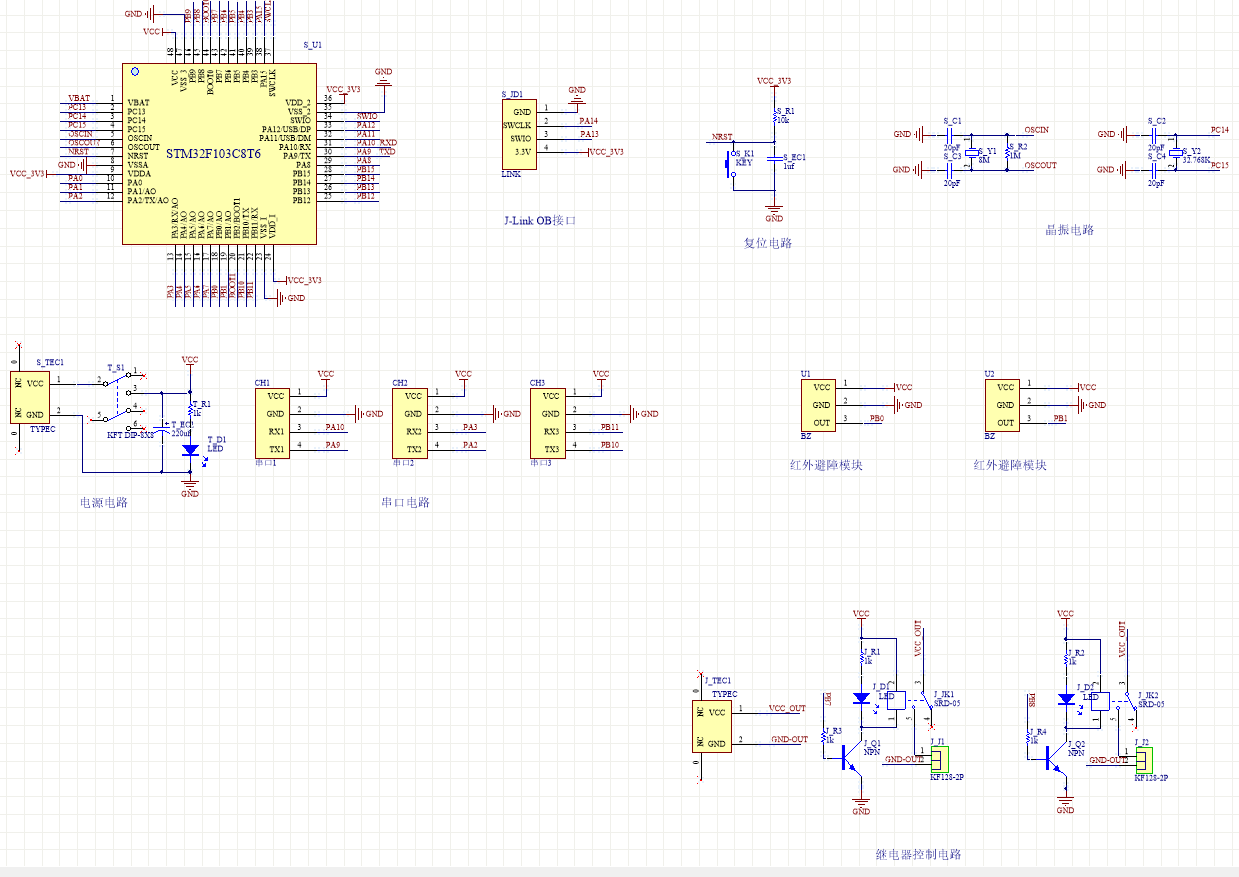

原理图：

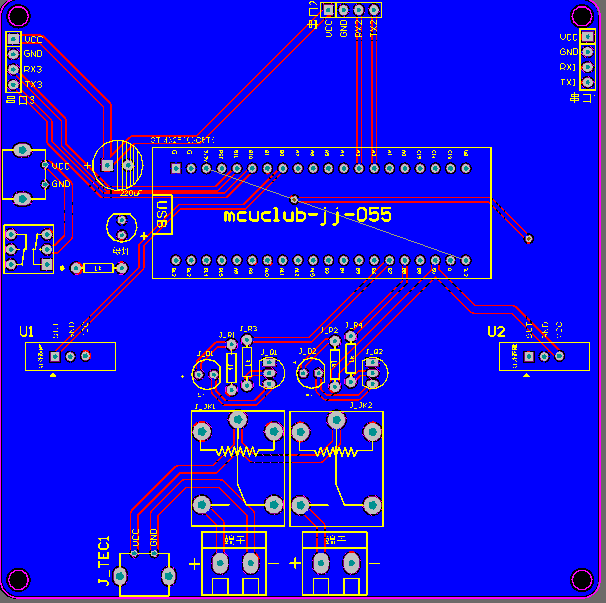

PCB：

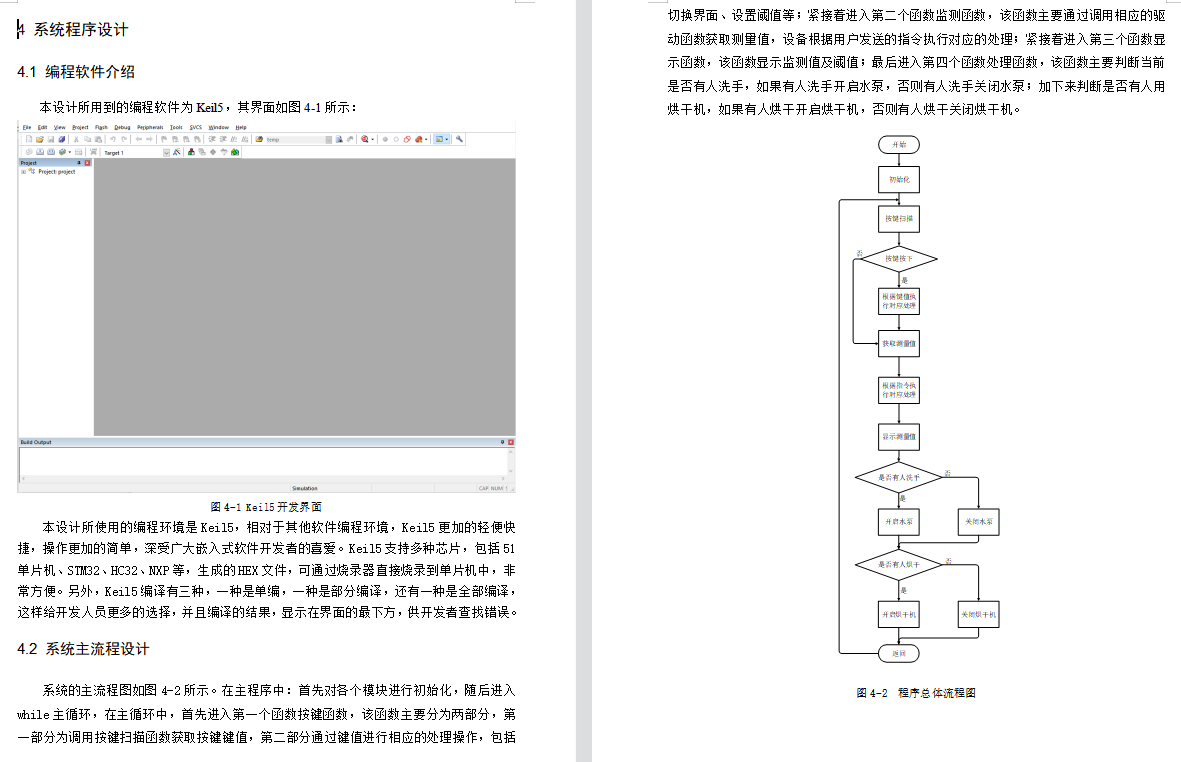

软件设计流程：

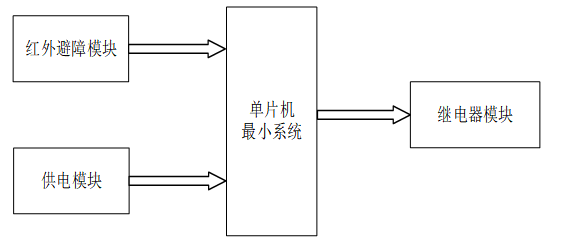

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由两部分组成，第一部分是红外避障模块模块，通过红外避障管检测水龙头、烘干机处是否有人触发；第二部分是供电模块，通过该模块可给整个系统进行供电。输出继电器模块组成，通过两个继电器分别控制水龙头和烘干机。具体系统框图如图所示。

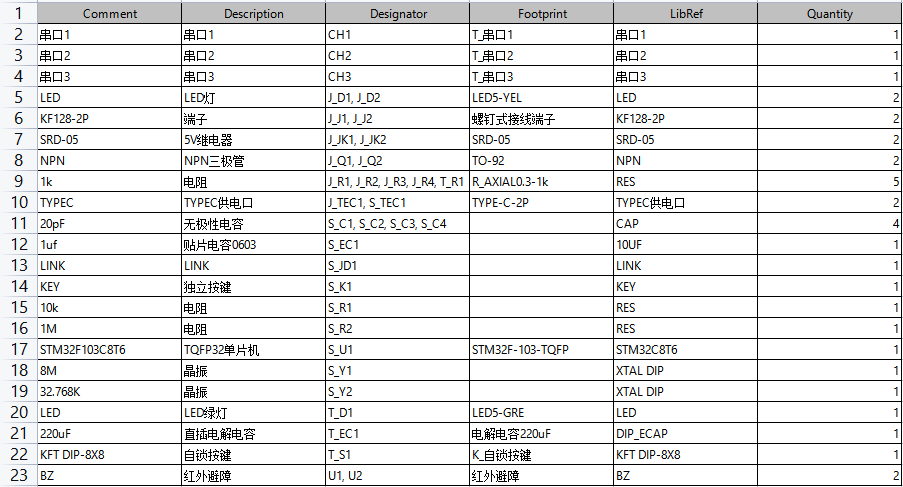

硬件清单：
