项目编号:mcuclub-528
设计简介:
项目名:基于单片机的智能台灯的设计
单片机:STC89C52
功能简介:
1、通过超声波检测前方是否有人,有人且光照较低时自动开灯,当人离开后,30s自动熄灭灯
2、当人靠的太近时,进行蜂鸣器报警
3、通过按键可设置距离触发值、坐姿最小值,调节灯的亮度
4、通过语音可控制台灯开关可调节亮度
5、通过LCD1602显示亮度等级、距离、模式
资料预览

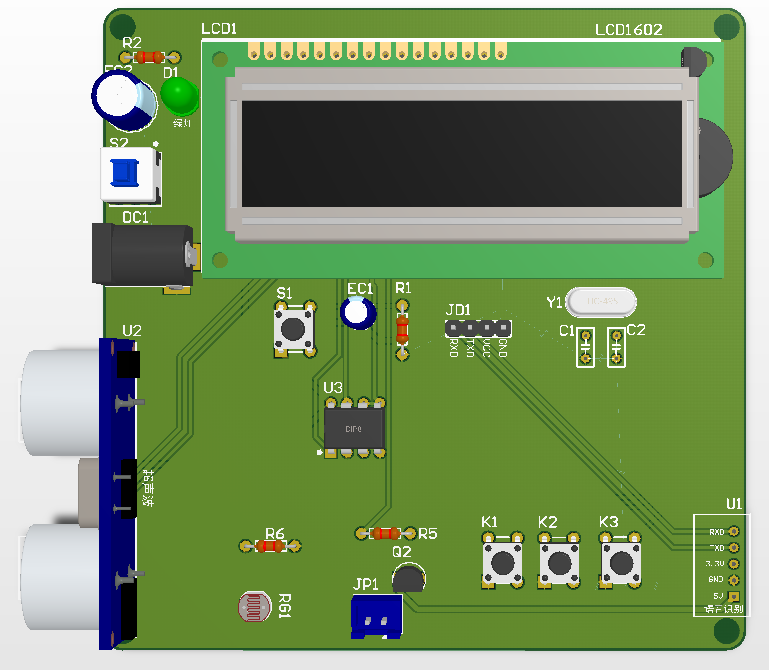

实物图:
总体实物资料:

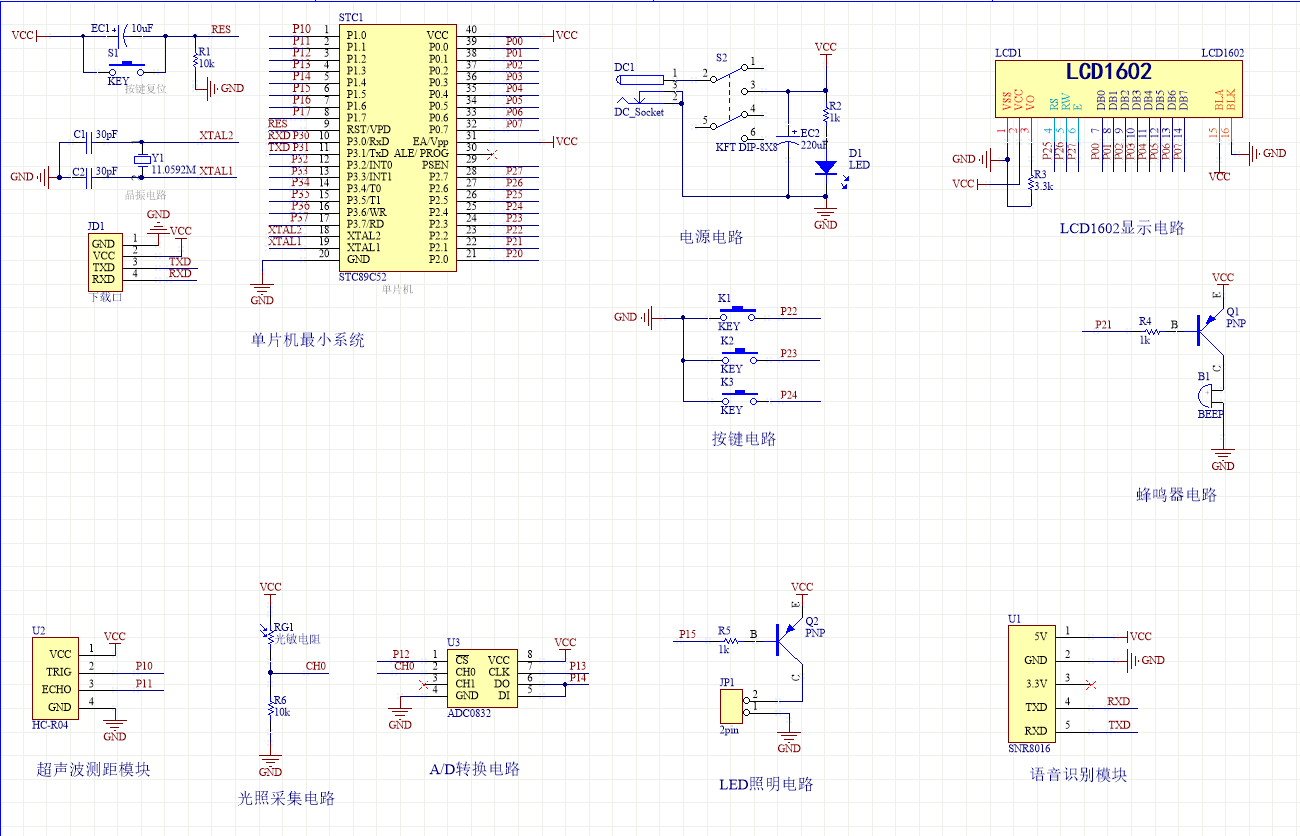

原理图:
PCB:

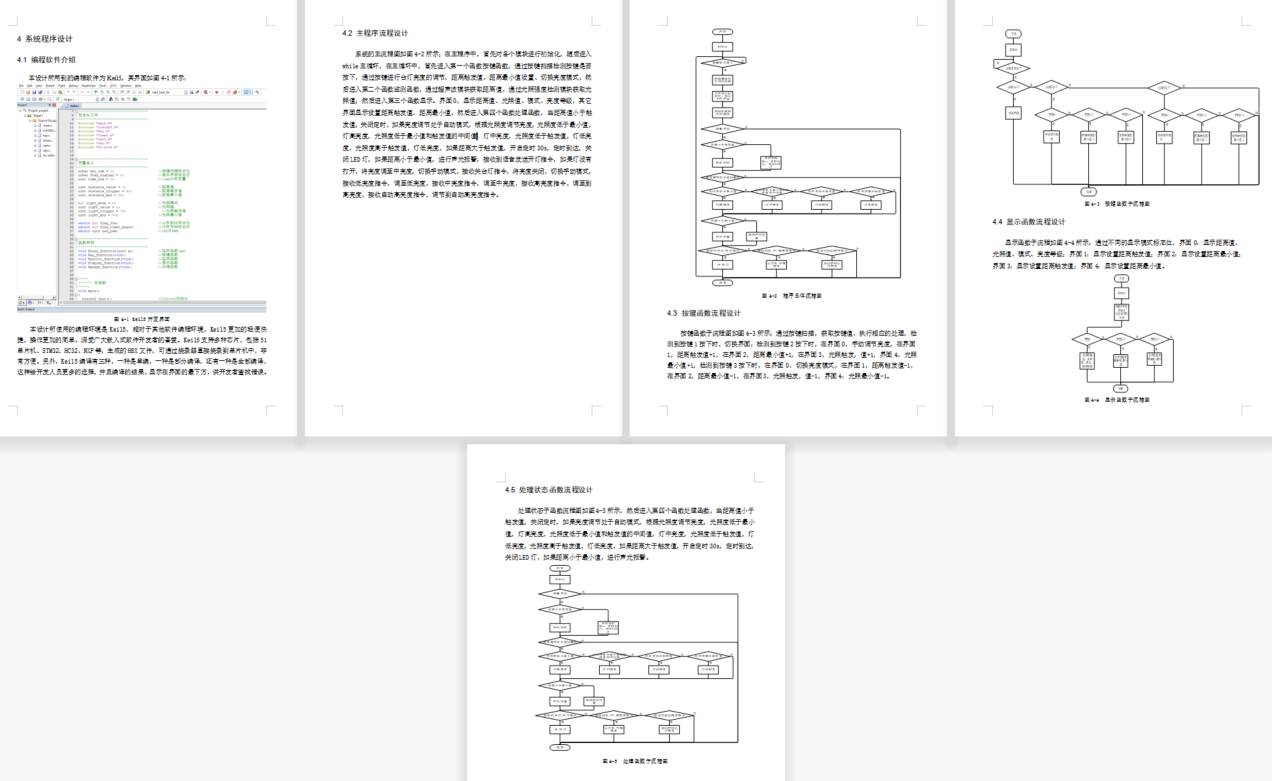

软件设计流程:
系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成智能台灯的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由五部分组成,第一部分是超声波检测模块,通过该模块可以获取当前人距离桌面的距离;第二部分是光照采集模块和A/D转换电路构成,通过该模块采集台灯周围的光照强度;第三部分是语音识别模块,通过该模块检测用户是否语音控制台灯的开灯及其亮度的控制;第四部分是按键模块,通过该模块切换界面、设置距离触发值和距离最小值等;第五部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分时LCD1602显示模块,显示距离值、光照值、模式、亮度等;第二部分是声光报警模块,当检测到距离小于最小值进行声光报警;第三部分是LED照明电路,控制台灯的开关及其亮度,系统框图如图3.1所示。

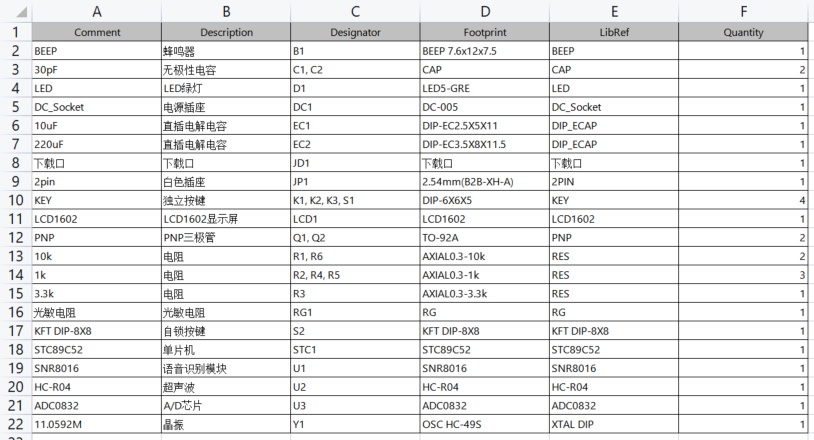

硬件清单:
