项目编号:mcuclub-hj-001

设计简介:

项目名:基于单片机的温度控制的设计
单片机:STM32F103C8T6
功能简介:
1、通过DS18B20测量环境温度,当温度不在设定的上下限值之内时,进行相应的加热制冷,并进行声光报警
2、通过按键设置温度上下限值,可以手动控制加热制冷以及切换模式
3、通过显示屏显示数据
4、通过WIFI模块将测量数据发送到手机端,手机端可以设置温度上下限,并可以远程控制加热制冷、切换模式

资料预览

实物图:

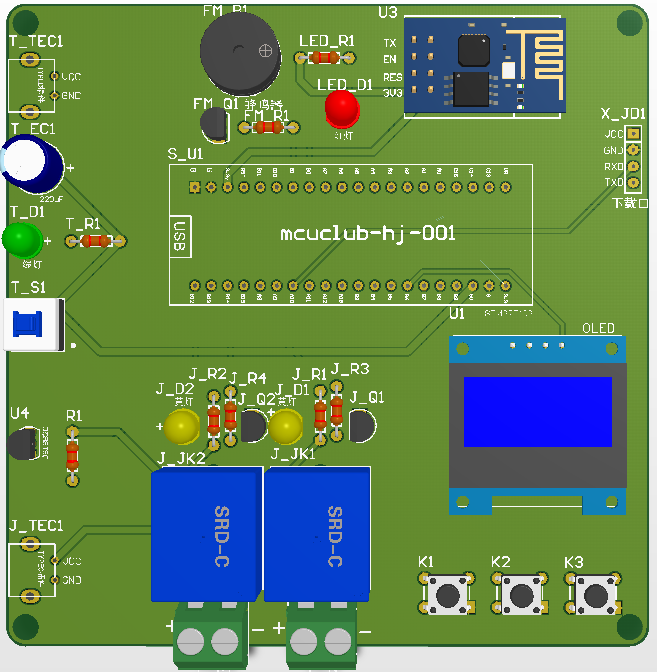

总体实物资料:

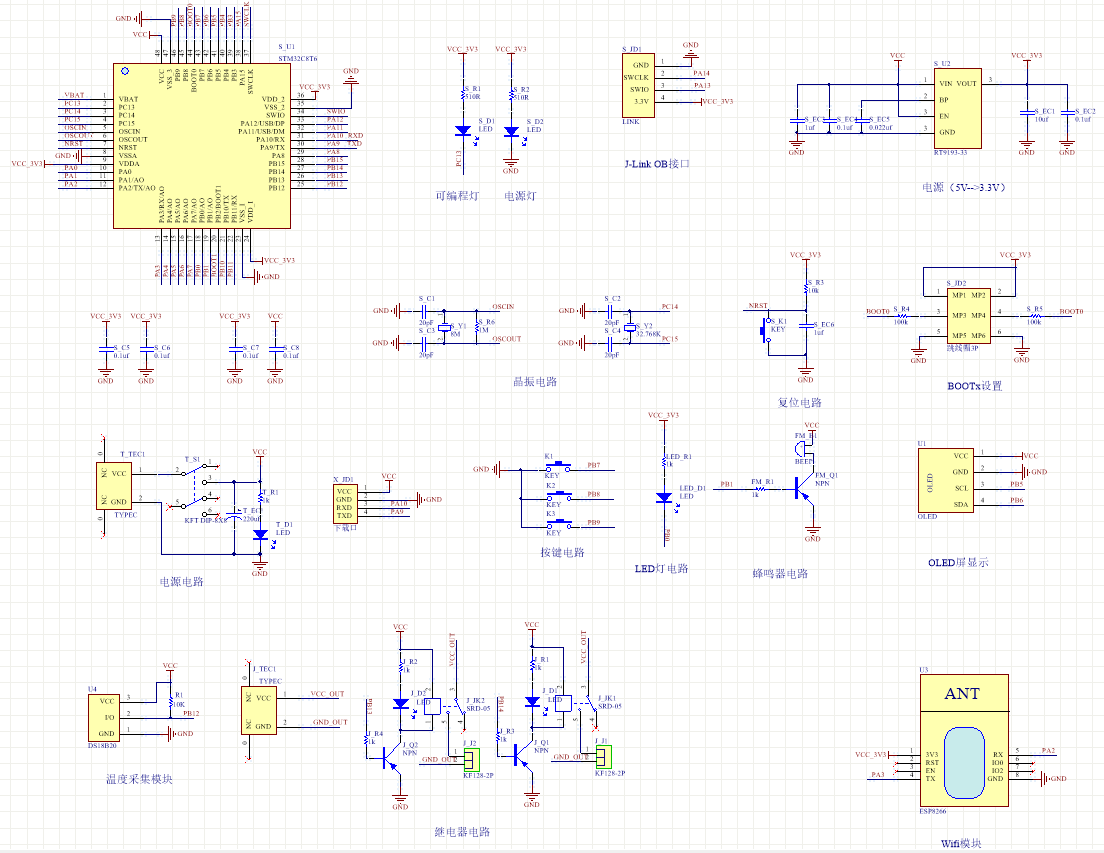

原理图:

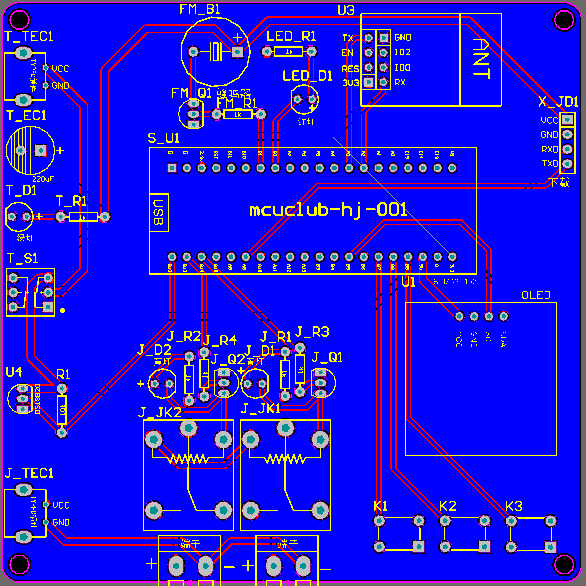

PCB:

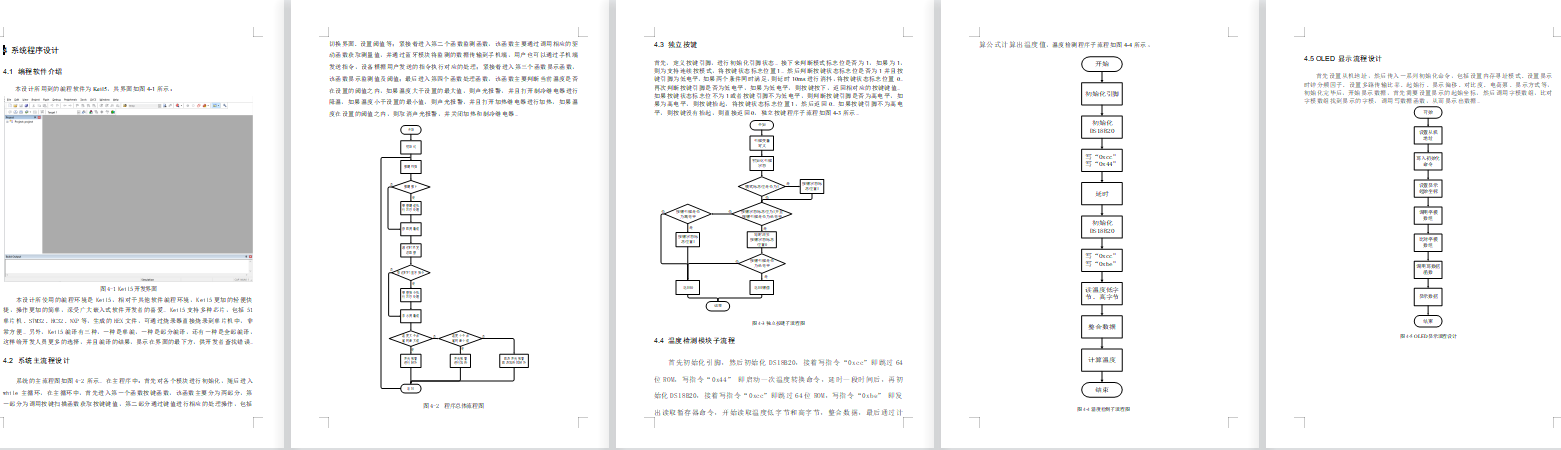

软件设计流程:

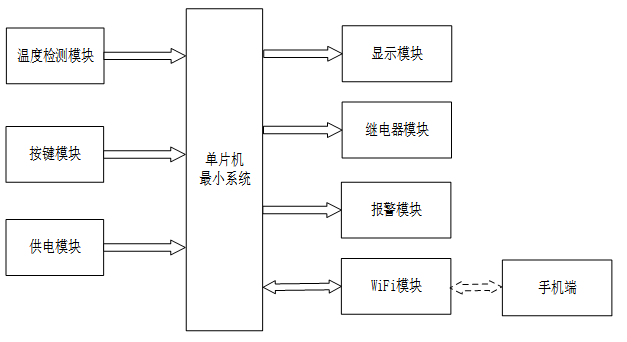

系统框图:

本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由三部分组成,第一部分是温度检测模块,通过该模块检测当前环境的温度;第二部分是按键模块,通过该模块可以切换界面、设置阈值、切换模式等;第三部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是继电器模块,通过两个继电器分别控制加热和制冷;第三部分是声光报警模块,当监测值不在设置的阈值内时进行声光报警。除此之外,WIFI模块既作为输入又作为输出,WIFI模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

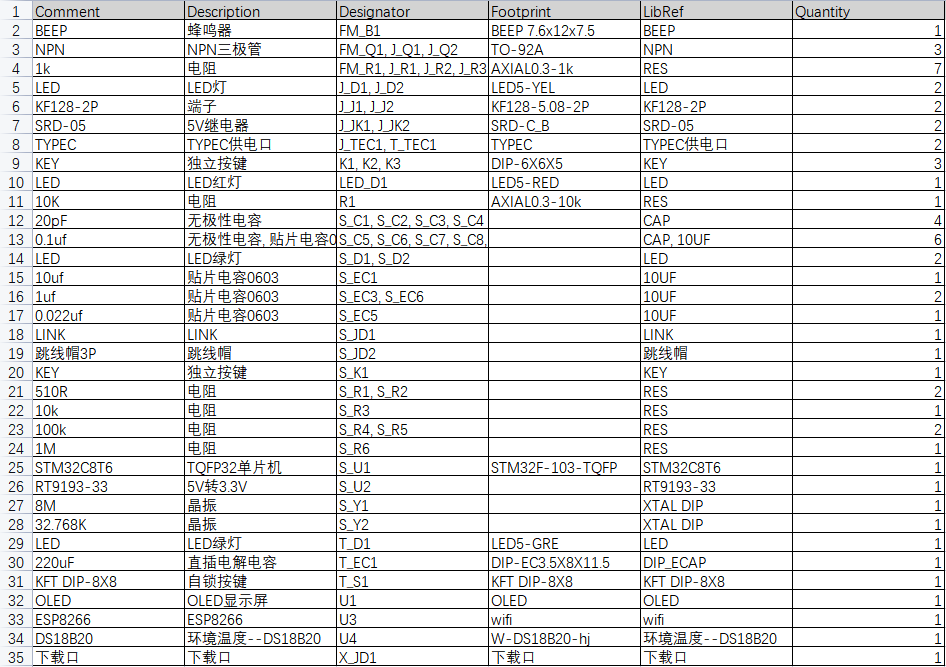

硬件清单:
