项目编号：mcuclub-510
仿真连接：点击跳转
51实物链接：点击跳转
设计简介：
项目名：基于单片机的语音遥控器的设计
单片机：STC89C52
功能简介：
遥控器端：
1、通过按键，可以对空调进行开关机、加热制冷切换、定时
2、通过语音可替代按键，进行语音控制
3、通过红外发射端发送数据
空调端：
1、通过红外接收端接收数据
2、通过两个继电器模拟空调加热和制冷
3、通过LCD1602显示当前状态及定时时间
3、通过显示屏显示数据
资料预览

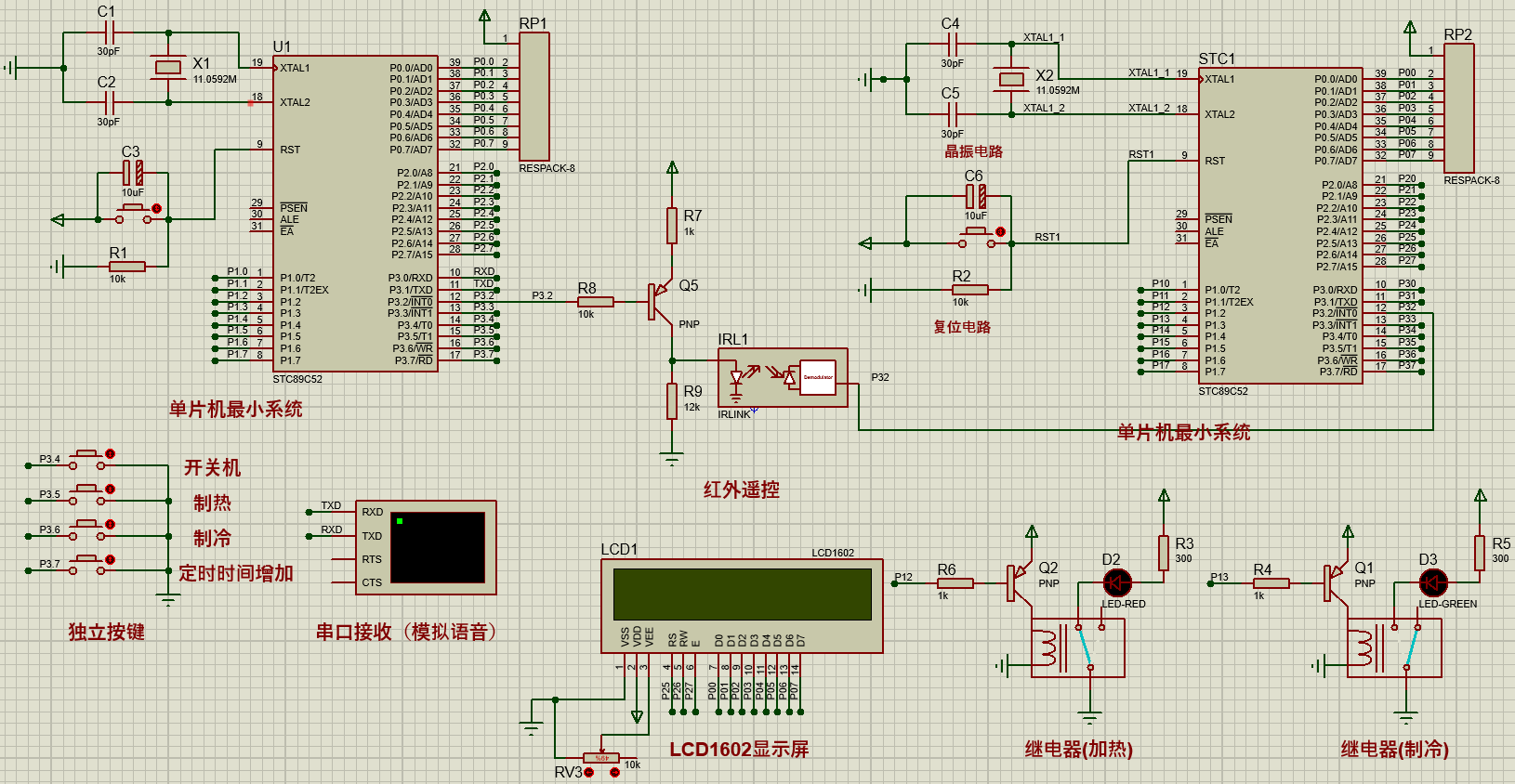

仿真图：
总体仿真资料：
原理图：
(主机）
（从机）
软件设计流程：
系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成语音遥控器的整个系统，此次设计分为发送端和接收端构成；接收端和发射端又可以分为其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入的部分数据，经过内部处理，控制输出部分。
发射端：输入由三部分组成，第一部分是语音采集模块，通过该模块可以控制加热或者制冷继电器打开等；第二部分是按键模块，通过该模块控制开关机、加热、制冷、定时等；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由红外发射端构成，将需要发射的指令传输到接收端；
接收端：接收端的输入分为两个部分，第一部分时红外接收模块，将红外发射的数据传输到接收模块；第二部分是供电模块，给整个系统进行供电；输出由三个部分组成，第一部分是LCD1602显示模块，将检测的时间、模块及其开关显示在显示屏上；第二部分是加热继电器，接收到语音控制加热或者按键控制加热及其定时控制加热时间到时加热继电器打开；第三部分是制冷继电器，接收到语音控制制冷或者按键控制制冷及其定时控制制冷时间到时制冷继电器打开，系统框图如图3.1所示。
硬件清单：
（主机）
（从机）
