项目编号:mcuclub-yq-022
51仿真链接:点击跳转
51实物链接:点击跳转
32实物链接:点击跳转
设计简介:
项目名:基于单片机计步器的设计
单片机:STC89C52
功能简介:
1、通过MPU6050陀螺仪进行计步
2、通过DS1302获取时间(STM32F103C8T6使用内部RTC获取时间)
3、通过AT24C02存储月、日和当天的总步数(保存一个月的数据)
4、每天的00.00.00,将数据保存一次,并清除总的步数
5、通过按键可修正时间、查看记录
6、通过显示屏显示时间和步数
扩展功能:通过蓝牙模块,手机端可实时获取当天的步数(10s步数不变,会上传一次数据),手机端可查看记录
实物图:
总体实物资料:

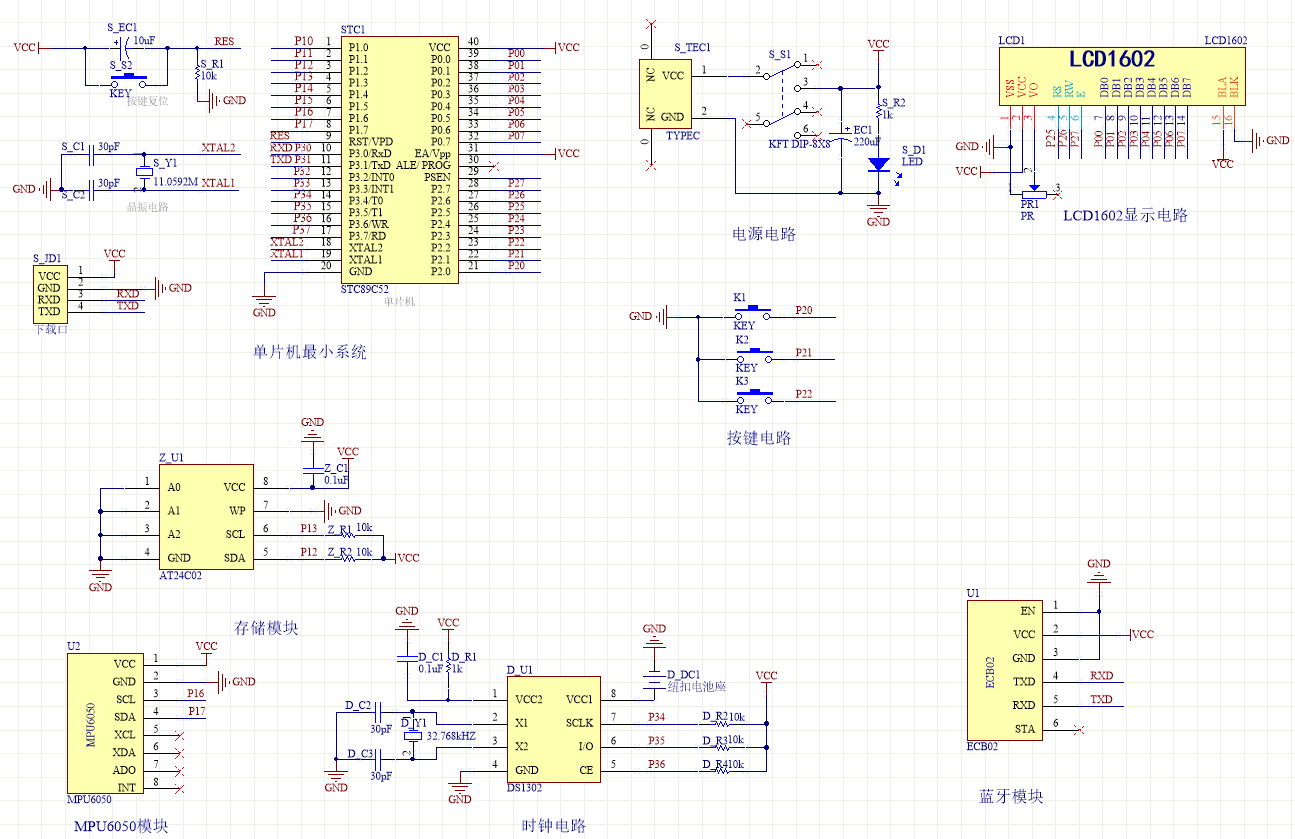

原理图:
PCB:

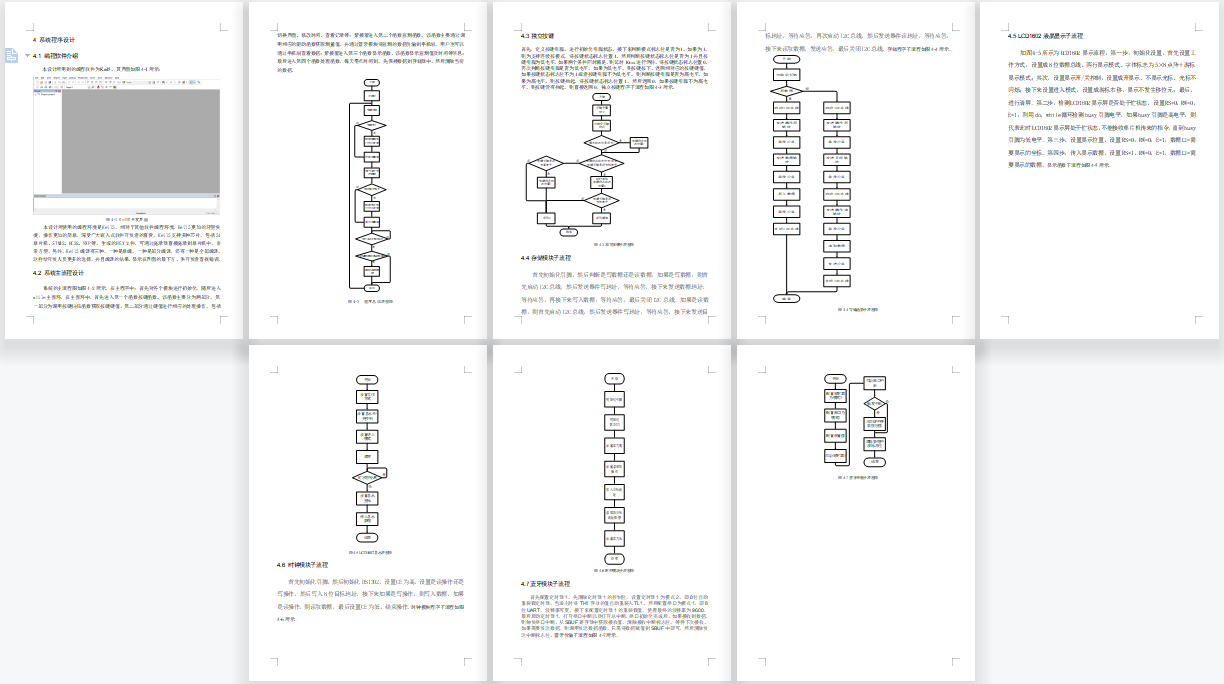

软件设计流程:

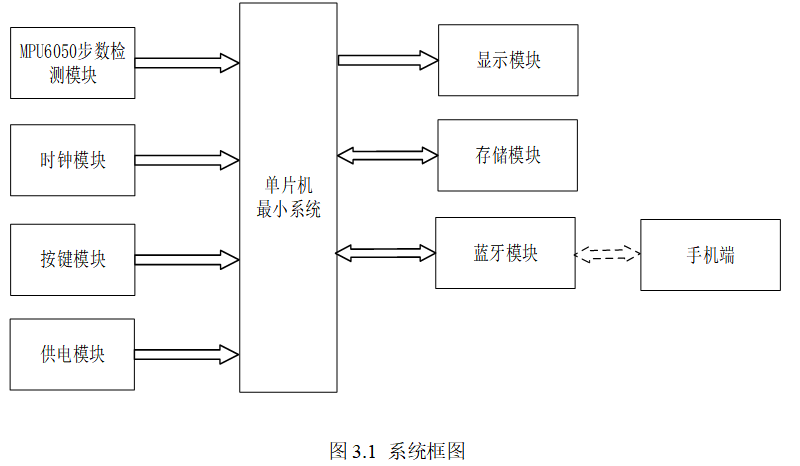

系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计计步器的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由四部分组成,第一部分是MPU6050步数检测模块,通过该模块检测当前用户行走的步数;第二部分是时钟模块,通过该模块获取当前的时间;第三部分是按键模块,通过该模块可以修改时间,查看记录等;第四部分是供电模块,通过该模块可给整个系统进行供电。输出通过显示模块显示当前的时间和步数。除此之外,存储模块即作为输入又作为输出,存储月、日和当天的总步数(保存一个月的数据);蓝牙模块既作为输入又作为输出,蓝牙模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端查看记录。具体系统框图如图3.1所示。

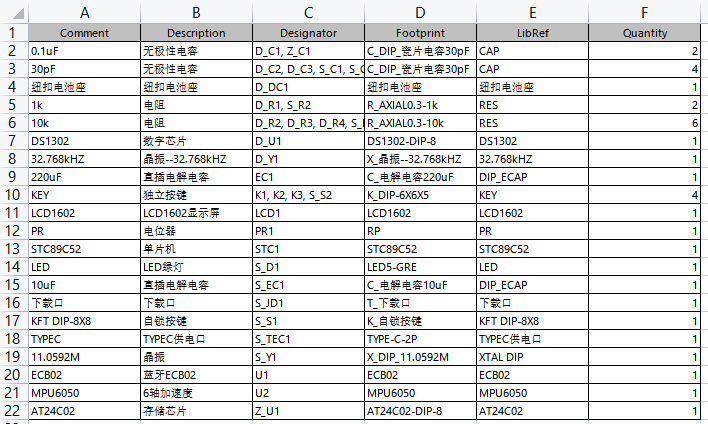

硬件清单:
