项目编号:mcuclub-jj-021
视频放大后不清晰,可将鼠标放在视频上,右上角出现“去bilibili观看”进行点击,转到B站观看清晰版本
设计简介:
项目名:基于单片机的WIFI碗柜的设计
单片机:STM32F103C8T6
功能简介:
1、通过DHT11检测碗柜内温湿度,当温度低于设置值,进行加热,当湿度高于设置值,进行加热和通风
2、通过霍尔传感器检碗柜门状态,关闭时,自动打开消毒灯,打开时,消毒灯关闭
3、通过光敏电阻检测光照值,当光照值低于设置最小值且碗柜门打开,则LED照明灯自动打开
4、通过按键设置各阈值
5、通过显示屏显示测量值
扩展功能:通过WIFI模块将测量数据发送到手机端,并可以设置阈值、控制加热、通风、消毒、照明以及模式切换
资料预览
实物图:
总体实物资料:
原理图:

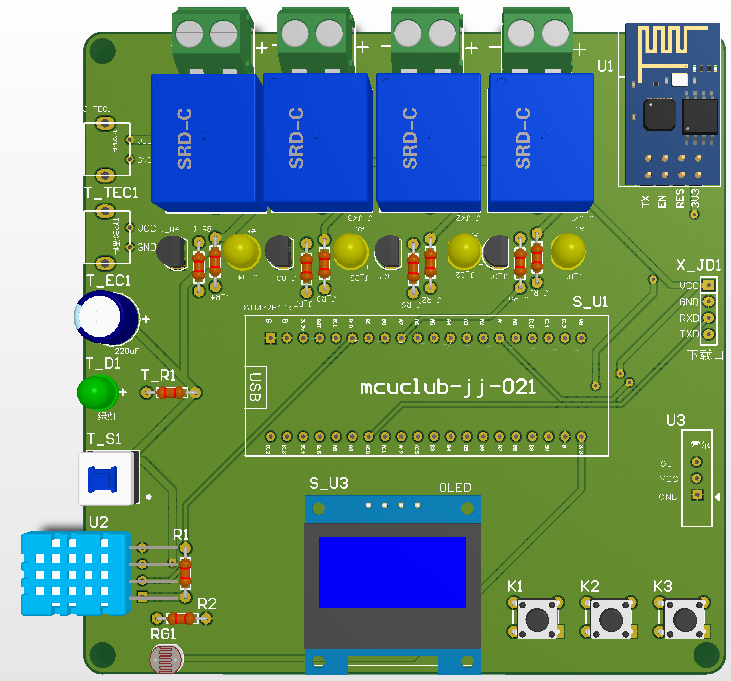

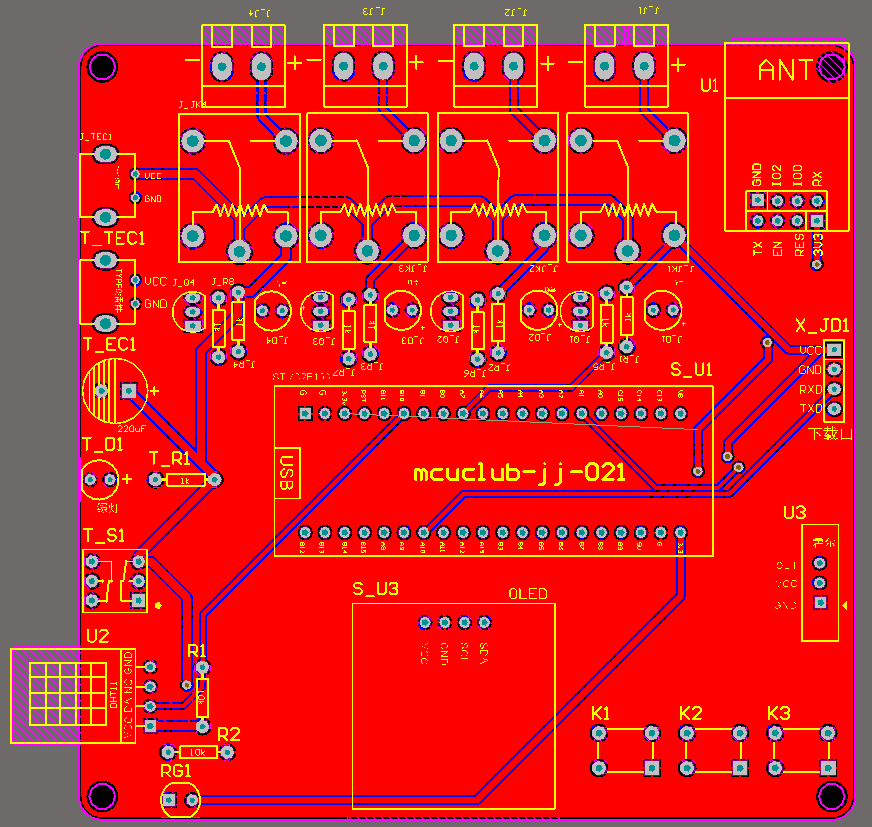

PCB:
软件设计流程:
系统框图:
硬件清单:
