项目编号:mcuclub-jj-037

视频放大后不清晰,可将鼠标放在视频上,右上角出现“去bilibili观看”进行点击,转到B站观看清晰版本

设计简介:

项目名:智能电热毯 | 多功能电热毯
项目编号:mcuclub-jj-037
单片机类型:STM32F103C8T6
具体功能:
1、通过DS1302同步时间,可设定自动开电热毯时间,可通过按键关闭电热毯
2、通过防水式DS18B20进行测温,当温度值大于设置的危险值时,进行声光报警
3、通过MQ-2检测烟雾值,当烟雾值大于设置的最大值时,进行声光报警
4、通过按键可设置保温温度区间,当通过一个按键启动电热毯时,两个加热片同时工作,此时,处于加热模式,当温度加到大于设置的温度区间最大值时,两个加热片停止工作。当温度小于设置的温度区间最小值时,启动一个加热片进行工作,直到大于设置的温度区间最大值,此时为保温模式
5、通过显示屏显示数据
扩展功能:通过WIFI模块将测量数据发送到手机端,并可以设置阈值、控制开始和关闭

资料预览

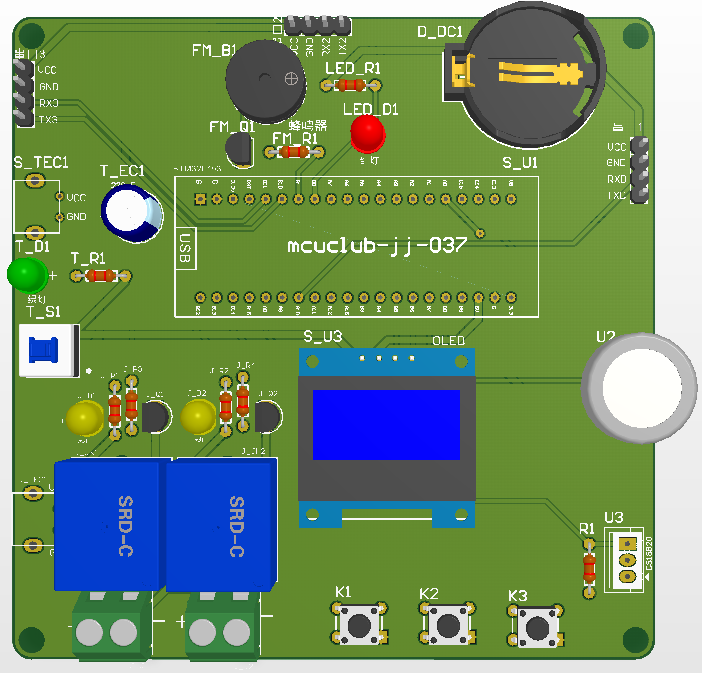

实物图:

总体实物资料:

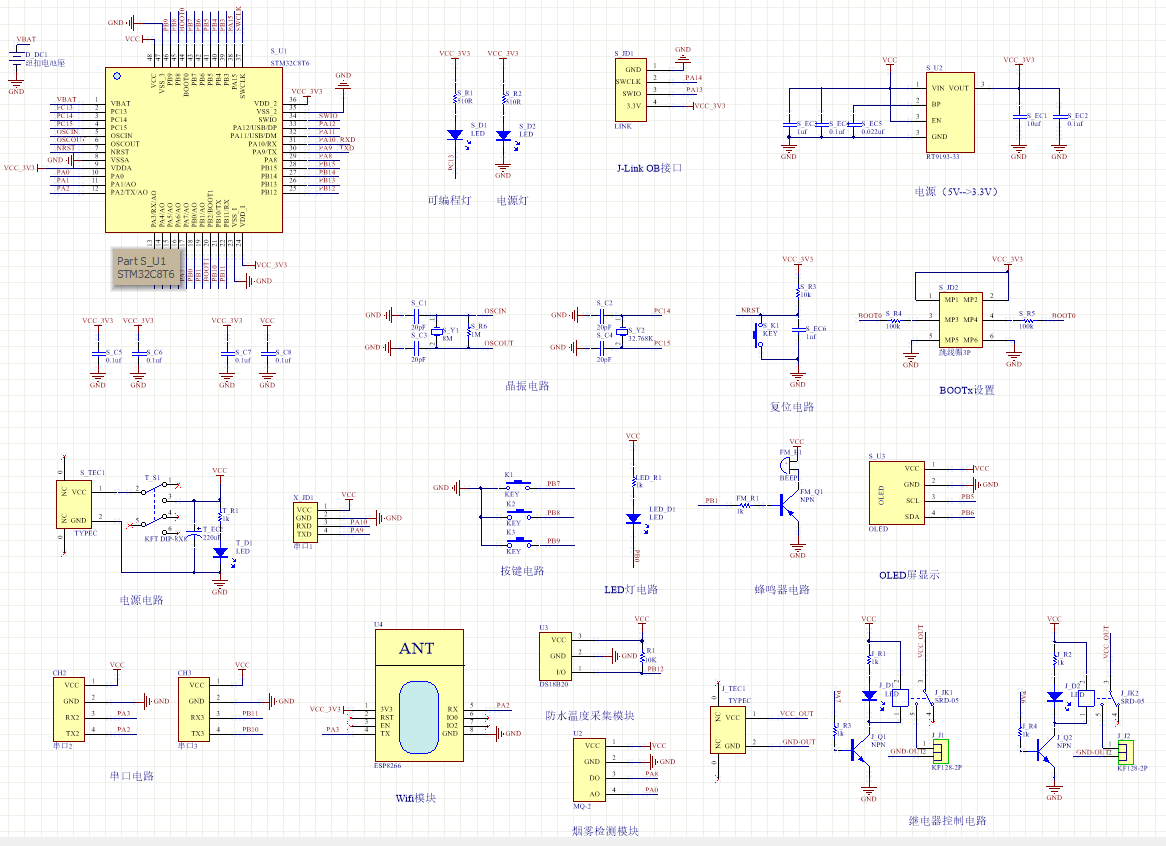

原理图:

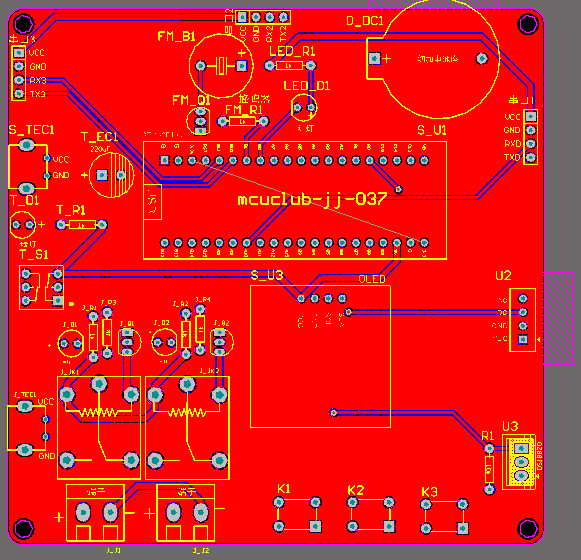

PCB:

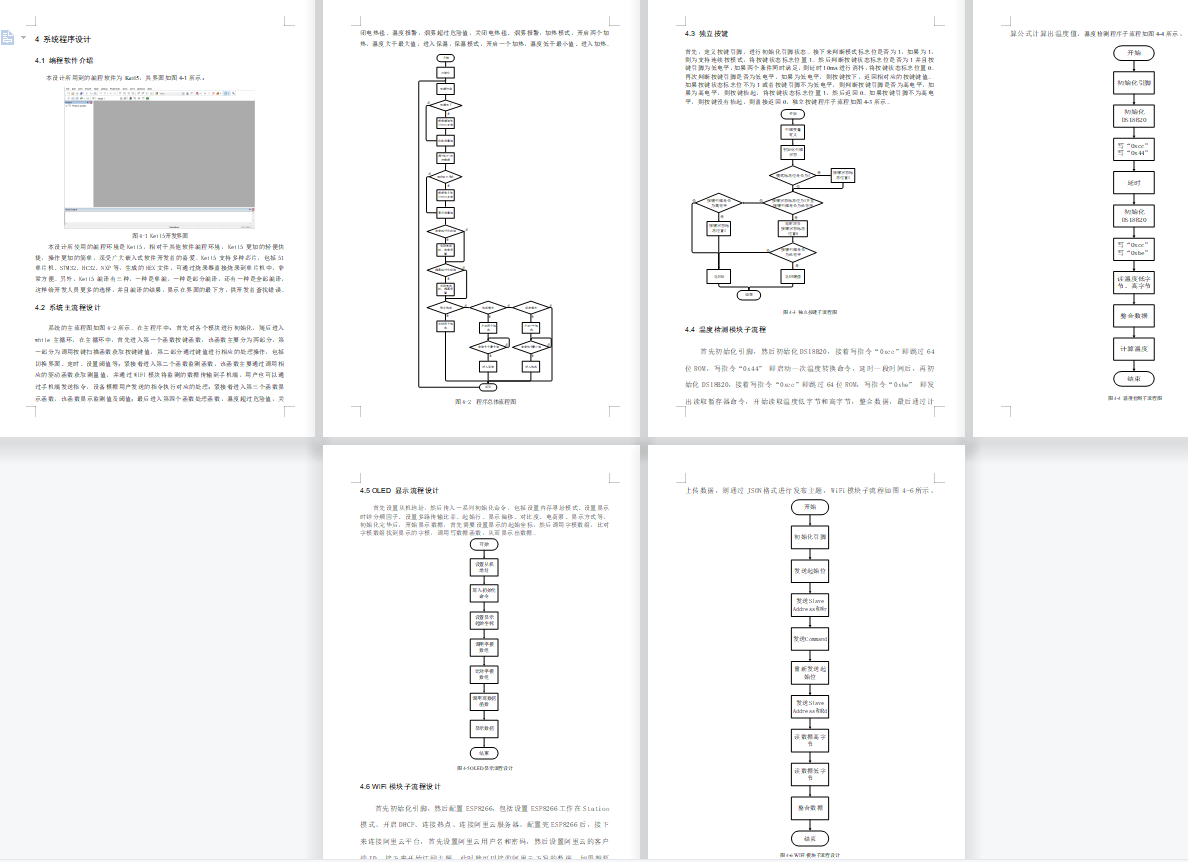

软件设计流程:

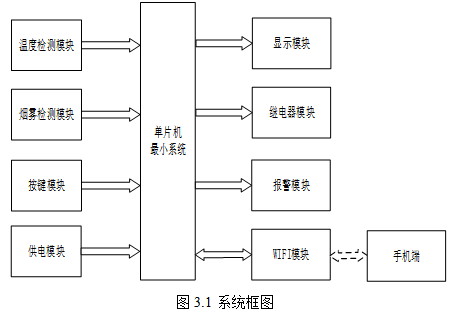

系统框图:

本设计以单片机为核心控制器,加上其他模块一起组成此次设计电热毯的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由四部分组成,第一部分是温度检测模块,通过该模块检测当前电热毯的温度;第二部分是烟雾检测模块,将检测到的烟雾传输到单片机中;第三部分是按键模块,通过该模块可以切换界面、设置时间、设置阈值等;第四部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是继电器模块,通过两个继电器分别给电热毯进行加热;第三部分是声光报警模块,检测到温度或者烟雾大于设置的最大值进行声光报警。除此之外,WIFI模块既作为输入又作为输出,WIFI模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

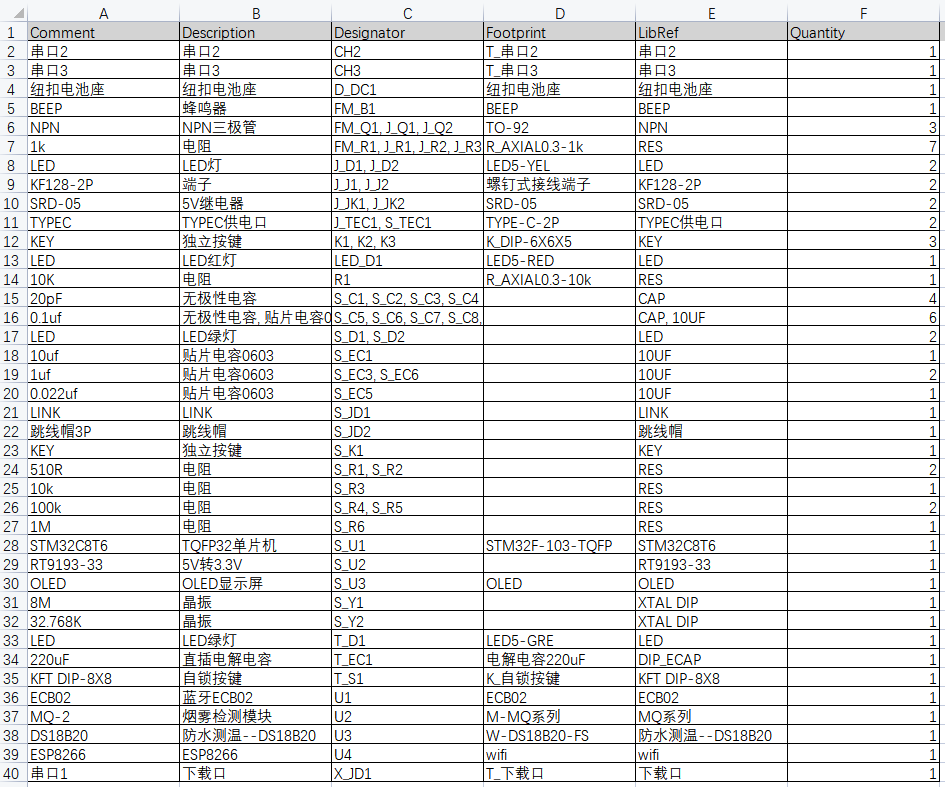

硬件清单:
