设计简介:

项目名:温度控制
项目编号:mcuclub-dz-245
单片机类型:STC89C52
具体功能:
1、通过DS18B20测量温度值,当温度低于设置最小值,风扇停止,当温度在最小值和最大值之间,风扇低速转动,当温度大于设置最大值,风扇高速转动
2、通过超声波传感器监测距离,当切换到儿童模式时(红色LED灯亮),监测距离小于设置最小值,自动关闭风扇
3、通过按键设置各阈值、切换模式
4、通过4位数码管显示温度、挡位

资料预览

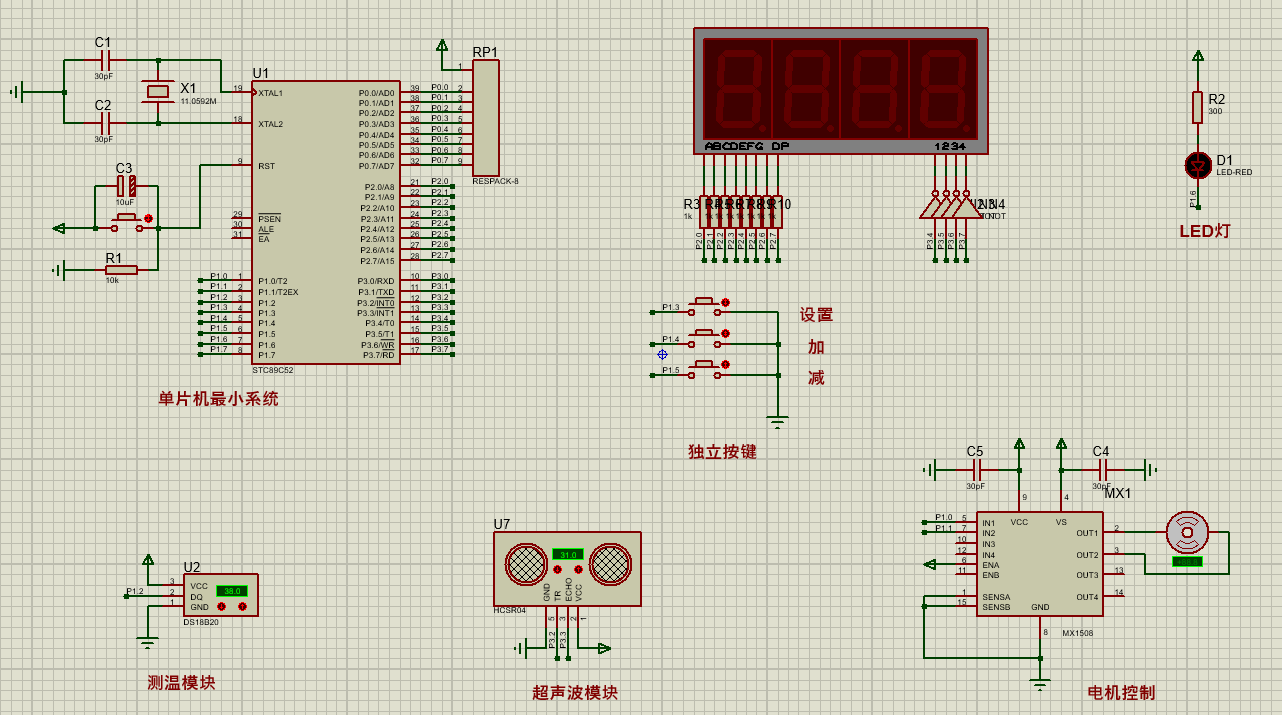

仿真图:

总体仿真资料:

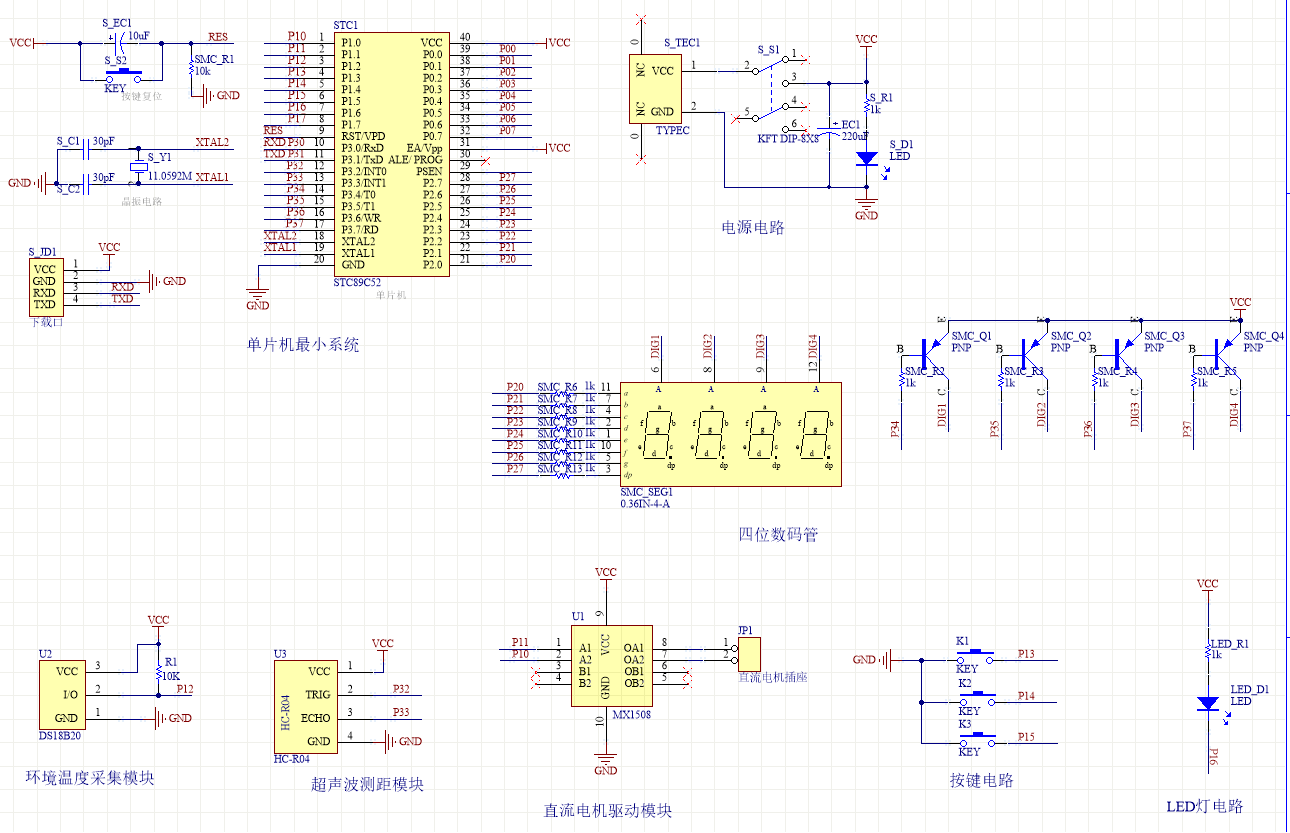

原理图:

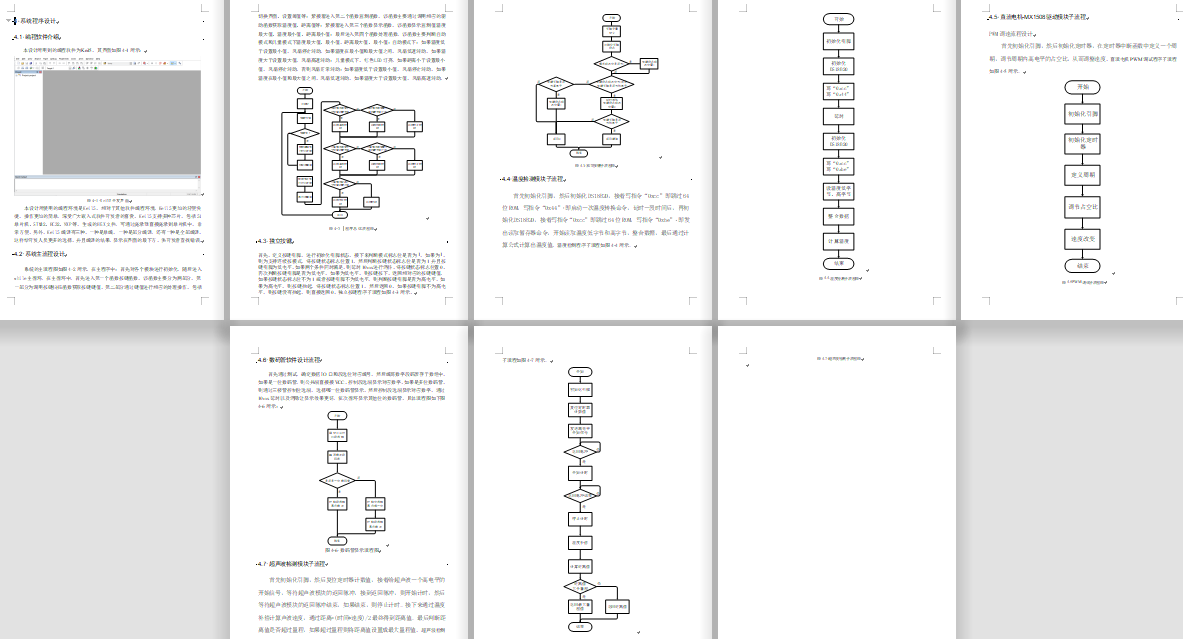

软件设计流程:

系统框图:

本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由四部分组成,第一部分是环境温度检测模块,通过该模块检测温度值;第二部分是超声波检测模块,通过该模块监测距离;第三部分是按键模块,通过该模块可以切换界面、设置阈值、切换模式等;第四部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分直流电机驱动模块,通过该模块可以风扇工作;第二部分是四位数码管模块,通过四位数码管显示温度、档位,第三部分是指示灯模块,通过该模块表示所处模式,当切换到儿童模式时,红色LED灯亮。具体系统框图如图3.1所示。

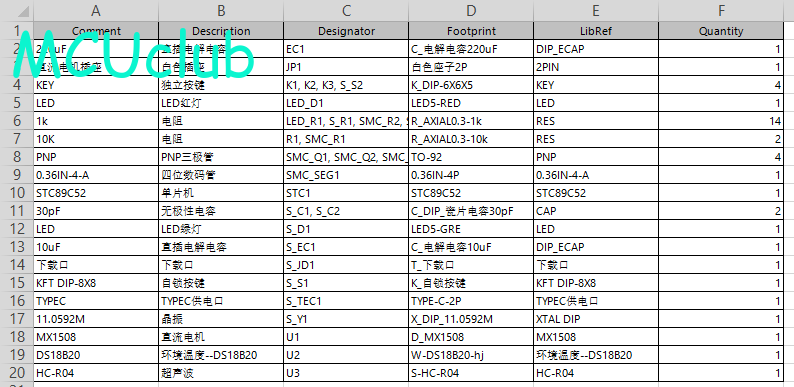

硬件清单:
