项目名:婴儿箱
项目编号:mcuclub-dz-280
单片机类型:STC89C52
具体功能:
1、通过DHT11检测婴儿箱内温湿度,当温湿度不在设置的阈值内,进行加热制冷、加湿除湿
2、通过SGP30检测CO2浓度,如果浓度大于设置最大值,进行通风
3、通过MLX90614红外测温模块,测量体温,如果体温不在设置的最大最小值之间,进行蜂鸣器报警
4、通过按键可是设置各阈值
5、通过LCD1602显示各测量数据

资料预览

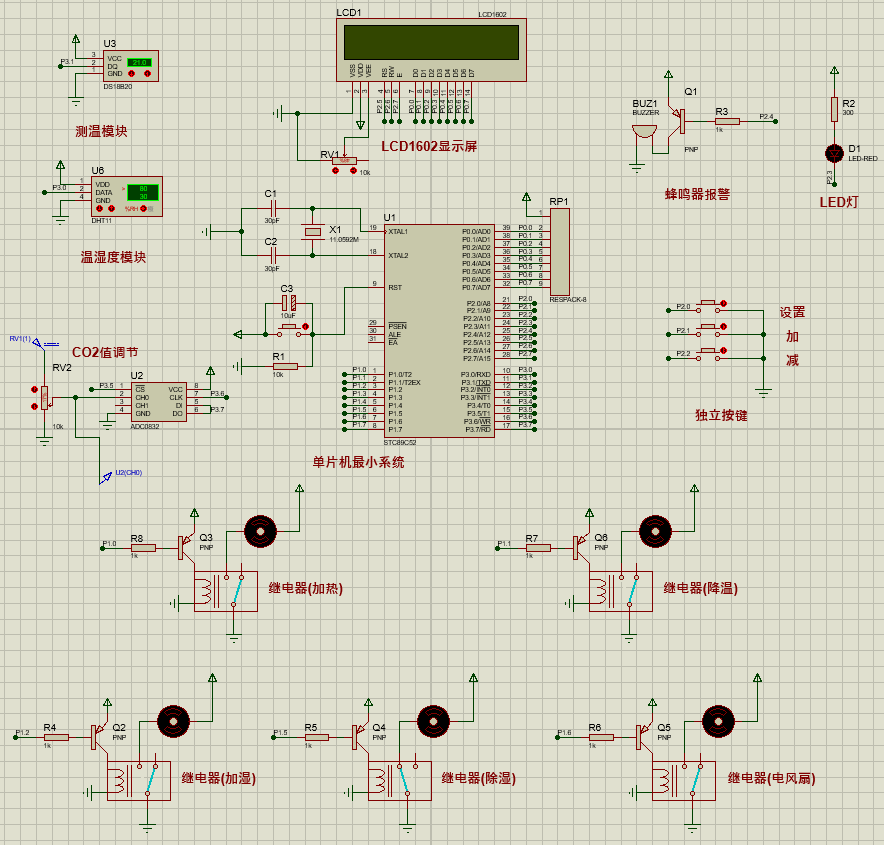

仿真图:

总体仿真资料:

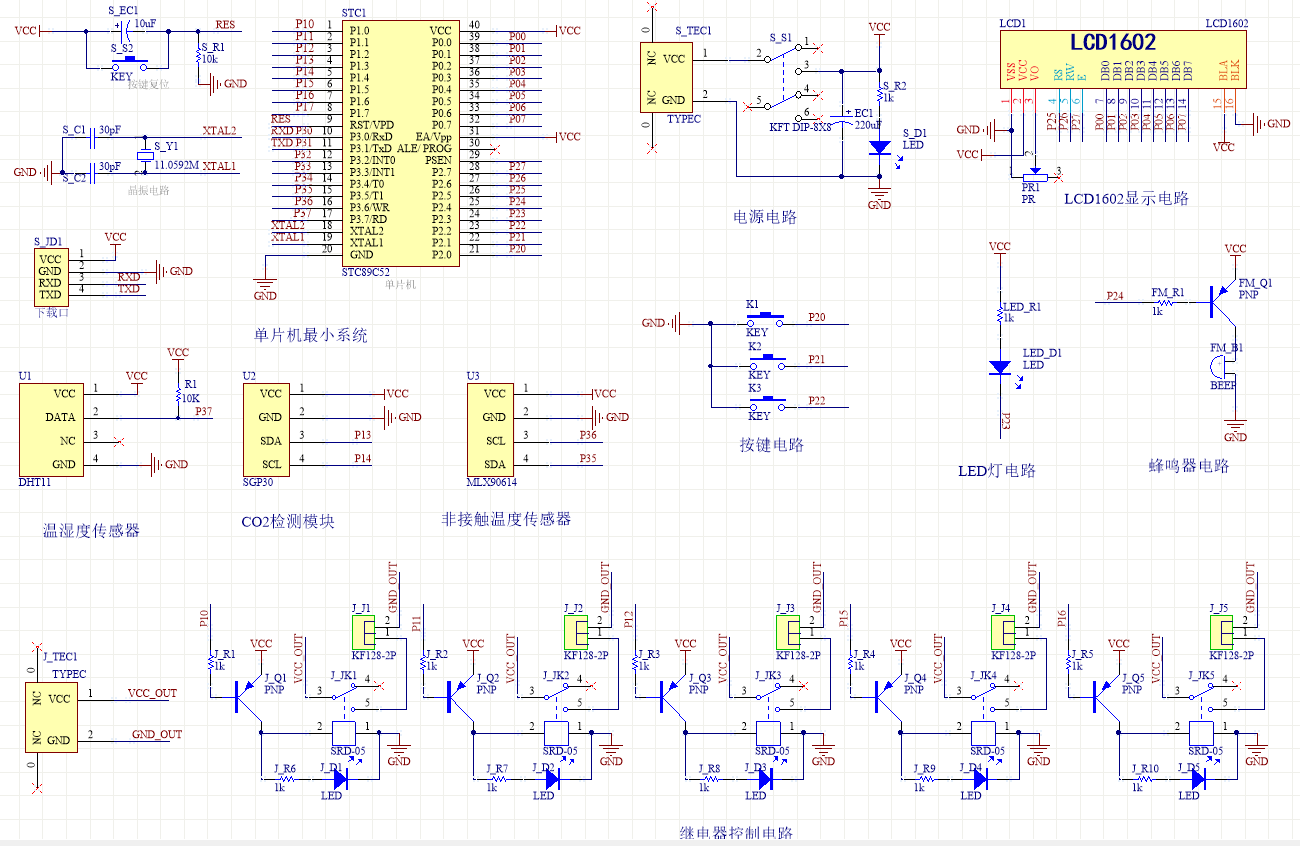

原理图:

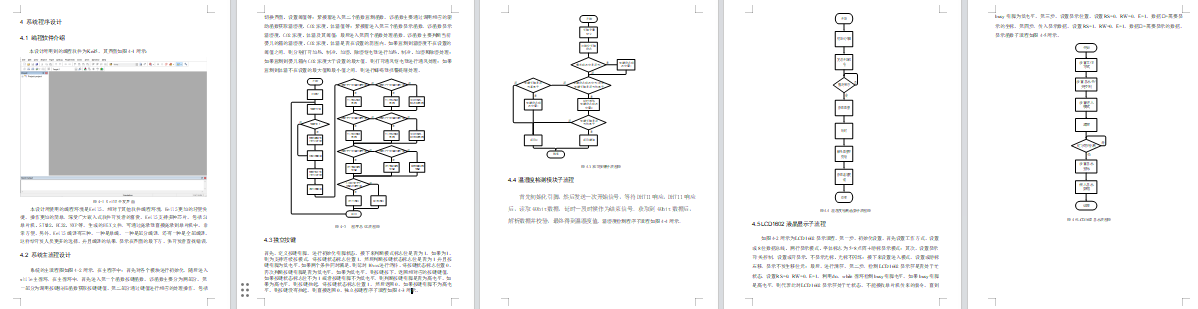

软件设计流程:

系统框图:

本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由五部分组成,第一部分是温湿度检测模块,通过该模块检测当前婴儿箱内的温湿度;第二部分是CO2检测模块,通过该模块检测当前婴儿箱内的CO2浓度;第三部分是非接触温度传感器检测模块,通过该模块测量婴儿体温;第四部分是按键模块,通过该模块可以切换界面、设置阈值、切换模式等;第五部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分是显示模块,通过该模块可以显示温湿度、CO2浓度、体温及其阈值;第二部分是继电器模块,通过五个继电器分别控制加热、制冷、加湿、除湿、通风,当温湿度不在设置的阈值内,进行加热制冷、加湿除湿,CO2浓大于设置最大值,进行通风;第三部分是声光报警模块,体温不在设置的最大最小值之间,进行蜂鸣器报警。具体系统框图如图3.1所示。
