项目编号：mcuclub-dz-303
设计简介：
项目名：环境检测（实物）
项目编号：mcuclub-dz-303
单片机类型：STM32F103C8T6
具体功能：
1、通过DHT11获取温湿度
2、通过光敏电阻获取光照值
3、通过雨水检测模块检测雨量值
4、通过风速检测模块检测风速值
5、当雨量值大于阈值时，打开步进电机旋转180°度表示打开遮雨棚，恢复正常反转180°；温湿度或光照不在阈值内，需要检测风速是否在设置阈值最大值和最小值之间，如果是，则打开电机，否则不打开（阈值可以设置3m/s~10m/s）
6、通过按键设置各上下限、手动控制电机的打开和关闭、切换模式
7、通过显示屏显示测量值
8、通过WIFI模块将测量数据发送到手机端，并可以设置阈值、控制电机的打开和关闭、切换模式
注：开机自检后就检测雨量值，如果不在阈值内，3s停顿在打开电机
资料预览

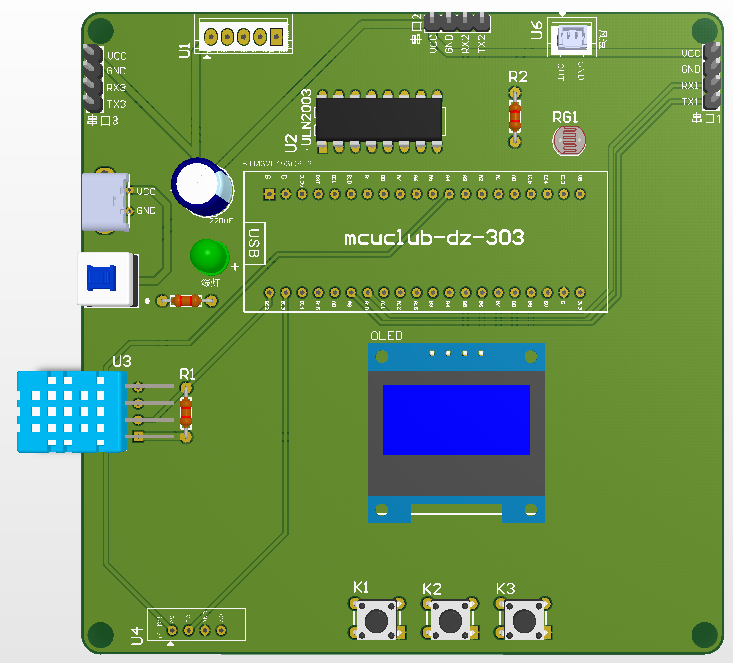

实物图：
总体实物资料：

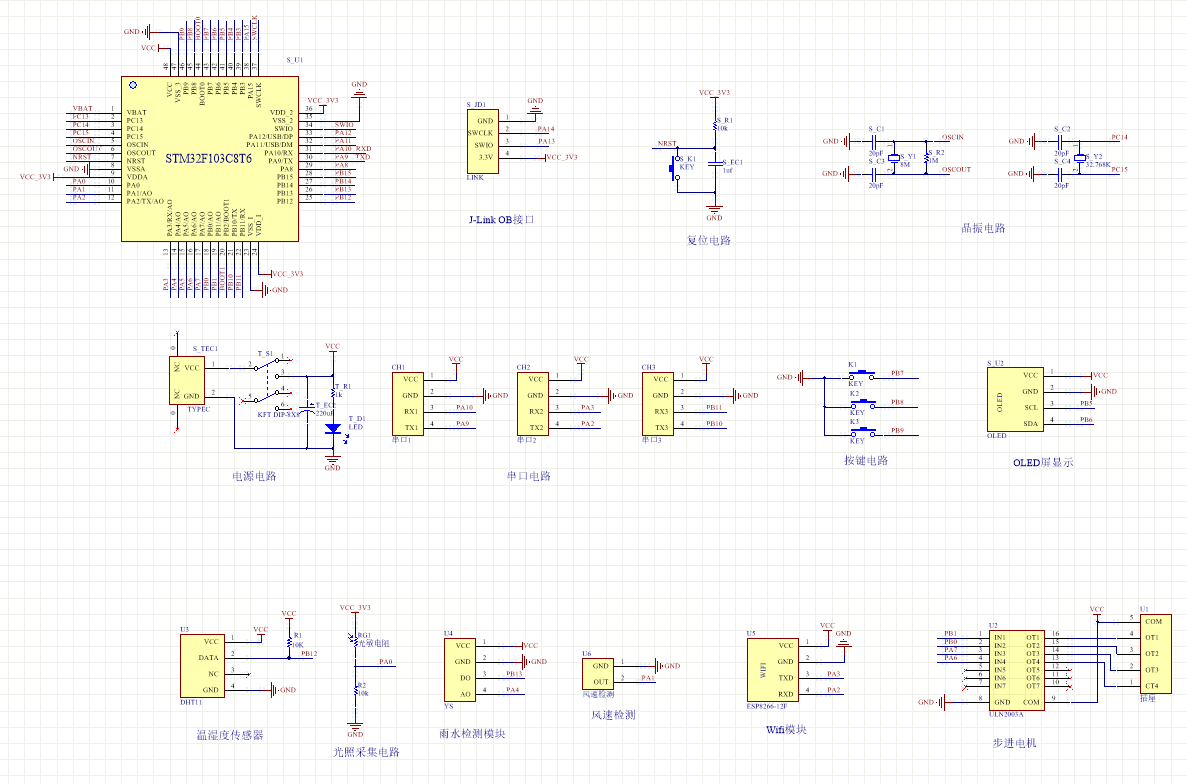

原理图：

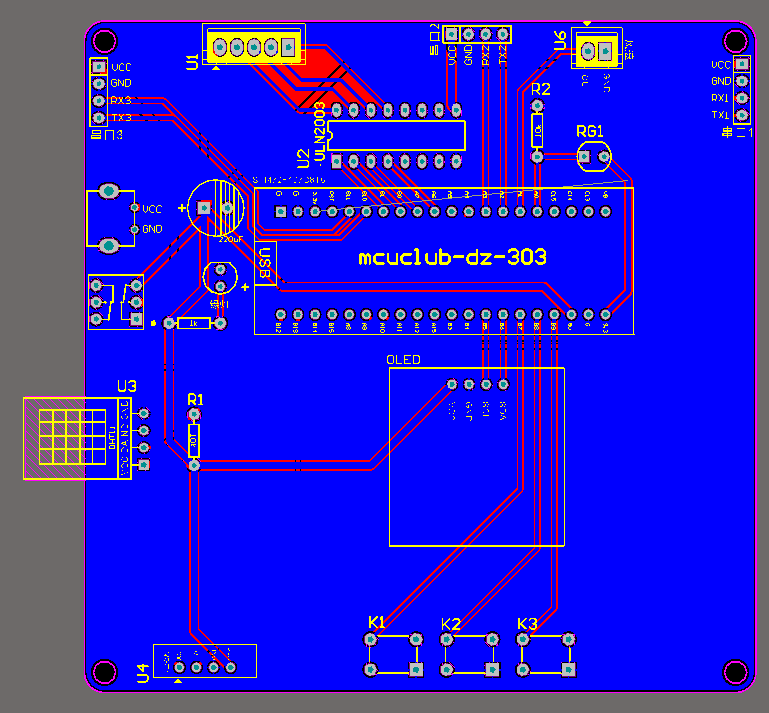

PCB：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计环境检测的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是温湿度检测模块，通过该模块检测当前环境的温湿度；第二部分是光照强度检测模块，检测当前环境的光照强度；第三部分是雨水检测模块，检测当前环境是否下雨；第四部分是风速检测模块，检测当前环境的风速；第五部分是按键模块，通过该模块可以切换界面、设置阈值等；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是步进电机模块，当雨量值大于阈值时，打开步进电机旋转180°度表示打开遮雨棚，恢复正常反转180°；温湿度或光照不在阈值内，需要检测风速是否在设置阈值最大值和最小值之间，如果是，则打开电机，否则不打开（阈值可以设置3m/s~10m/s）。除此之外，WiFi模块既作为输入又作为输出，WiFi模块和手机进行连接，可以将监测的数据传输到用户手机端，并可以设置阈值、控制电机的打开和关闭、切换模式，开机自检后就检测雨量值，如果不在阈值内，3s停顿在打开电机。具体系统框图如图3.1所示。

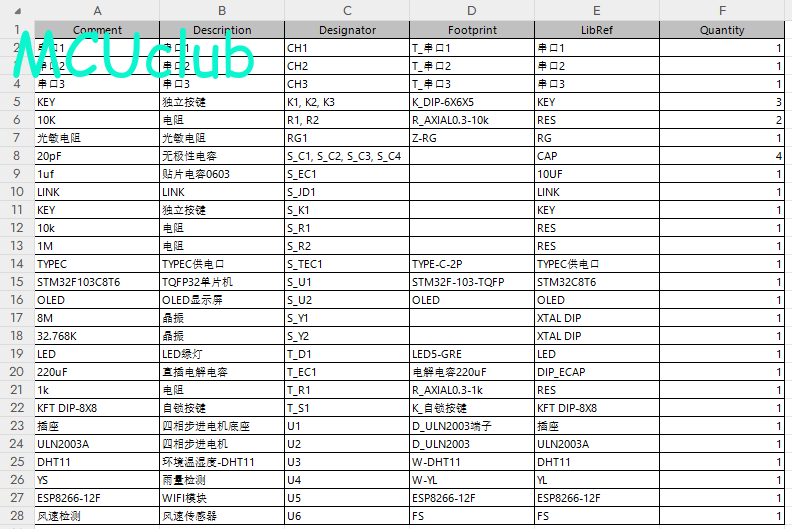

硬件清单：
