项目编号：mcuclub-dz-311
设计简介：
项目名：农田智能灌溉（实物）
项目编号：mcuclub-dz-311
单片机类型：STM32F103C8T6
具体功能：
从机：
1、通过土壤湿度传感器测量土壤湿度值，当湿度值小于设置最小值，启动两个水泵灌溉；当湿度值在最小值和最大值之间，启动一个水泵灌溉，当湿度值大于设置最大值，停止灌溉
2、通过zigbee将测量的湿度值发送到主机端，并可以接收主机端下发的湿度最大值、最小值，以及主机端下发的手动控制灌溉指令和切换模式指令
主机：
1、通过zigbee接收从机端发送的湿度值
2、通过按键可设置湿度最大值、最小值，也可通过按键控制灌溉、切换模式，通过zigbee下发数据到从机端
3、通过wifi模块，手机端可实时获取湿度值，手机端可设置湿度最大值、最小值，也可通过手机端控制灌溉、切换模式，通过zigbee下发数据到从机端
资料预览

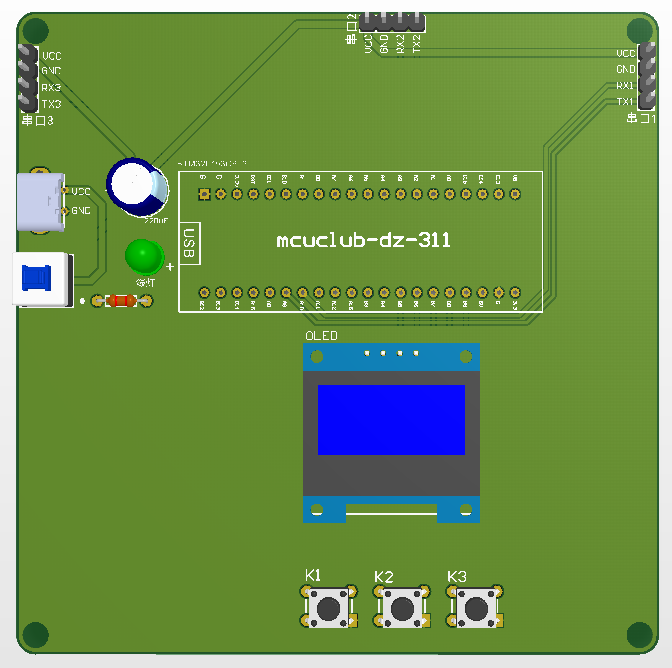

实物图：
{主机）
{从机）
总体实物资料：

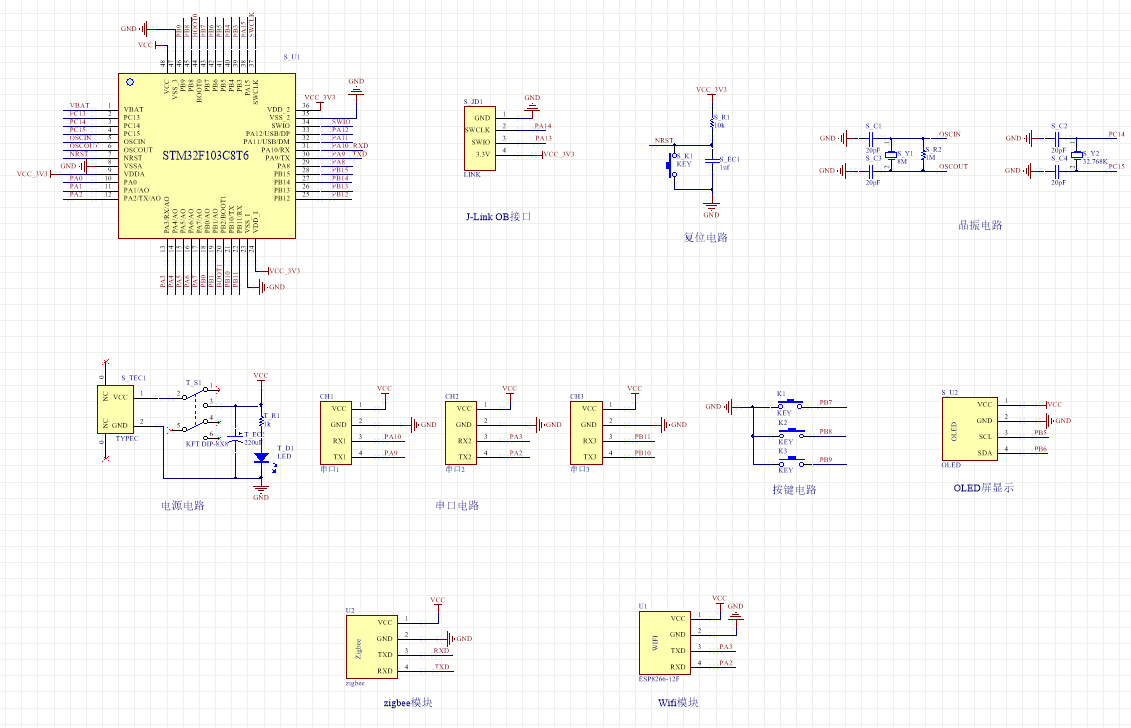

原理图：
（主机）

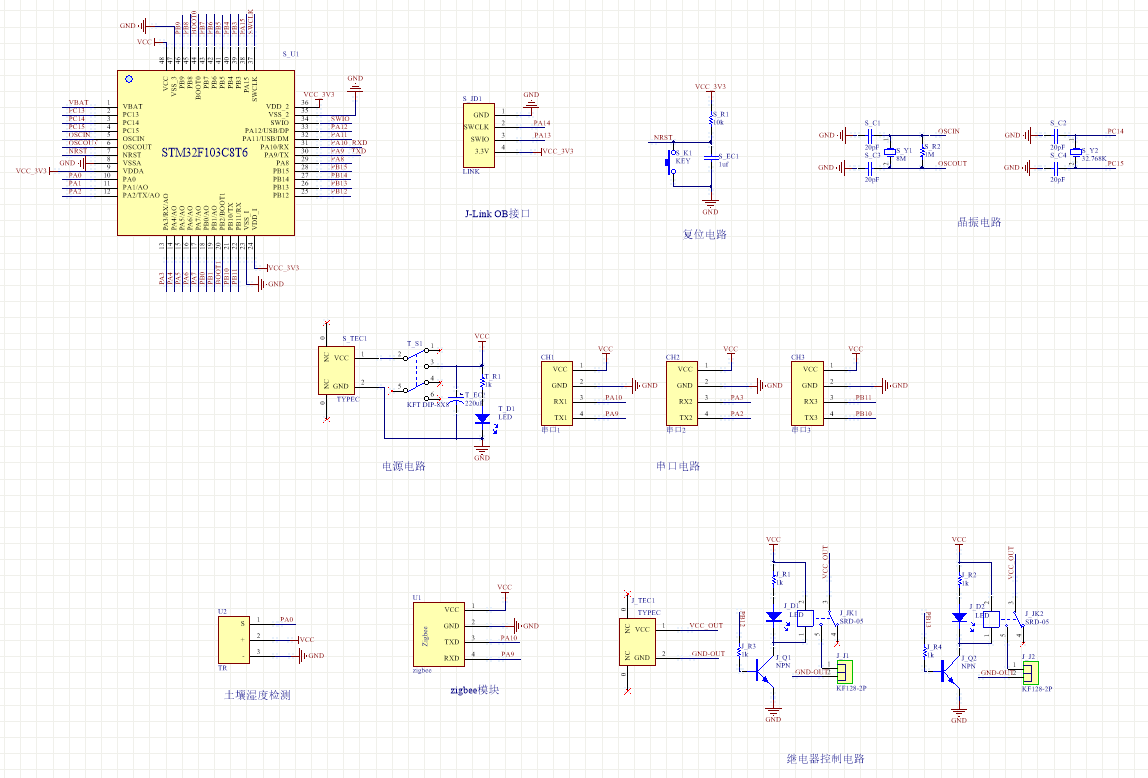

（从机）

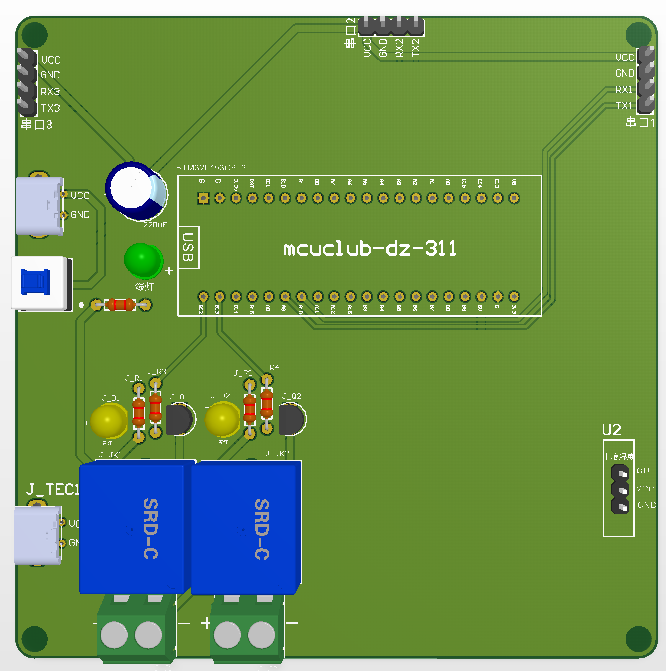

PCB：

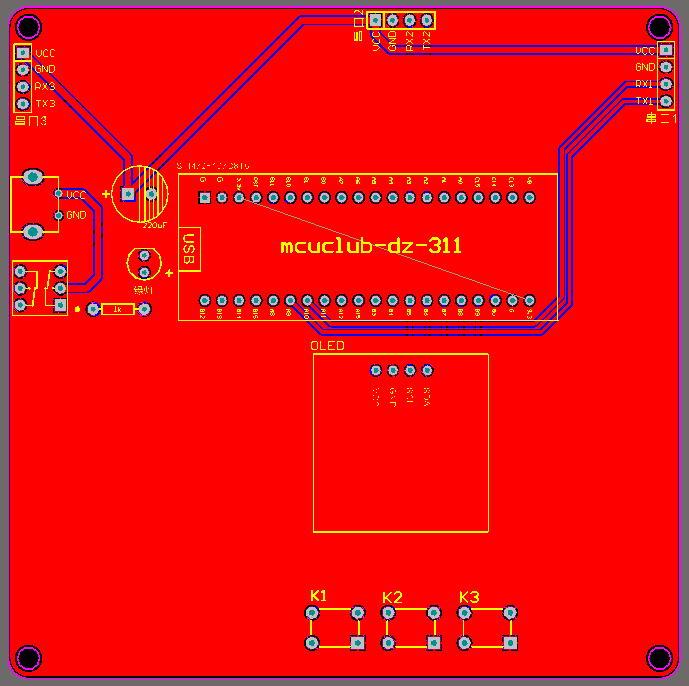

（主机）

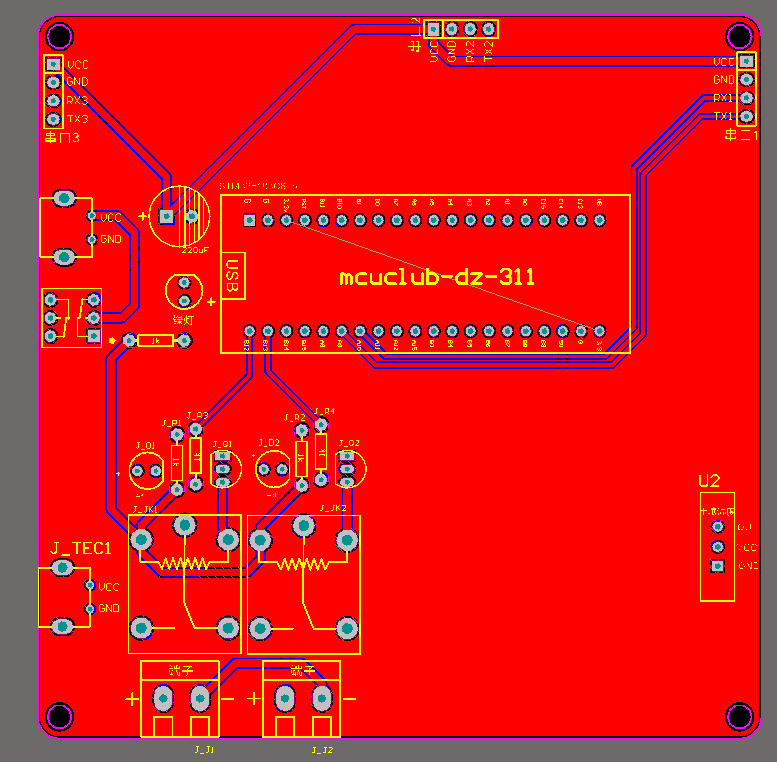

（从机）

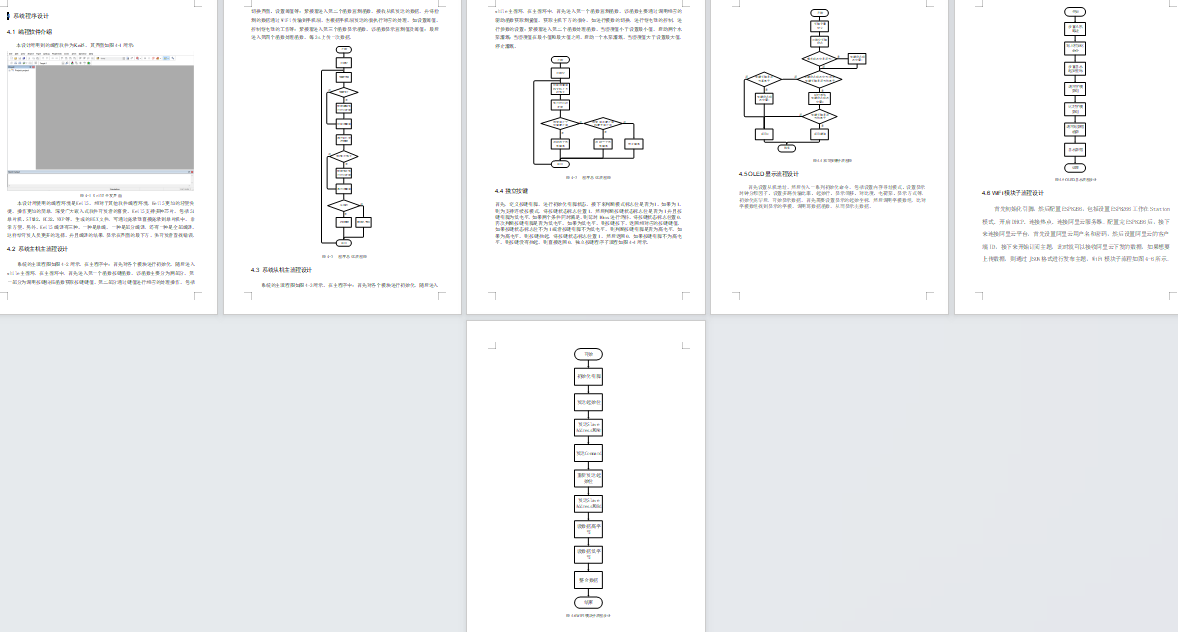

软件设计流程：

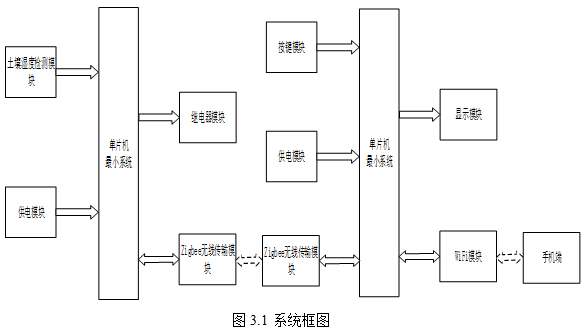

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，包括主机和从机，主机和从机又可以分为三部分，包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。
从机输入由两部分组成，第一部分是土壤湿度检测模块，通过该模块检测当前环境的土壤湿度；第二部分是供电模块，通过该模块可给整个系统进行供电。输出通过继电器，湿度值小于设置最小值，启动两个水泵灌溉；当湿度值在最小值和最大值之间，启动一个水泵灌溉，当湿度值大于设置最大值，停止灌溉；此外将检测的数据通过Zigbee将检测的数据传输到从机，也可以将主机发送的指令传输到从机，控制从机继电器工作。
主机的输入包括三部分，第一部分是按键模块，通过按键设置湿度最大值、最小值，也可通过按键控制灌溉、切换模式；第二部分是供电模块，给主机进行供电；除此之外Zigbee将检测的数据传输到显示模块，也可以将WiFi下方的指令传输到从机；输出通过显示模块显示当前检测的数据；此外WiFi即作为输入又作为输出，通过wifi模块，手机端可实时获取湿度值，手机端可设置湿度最大值、最小值，也可通过手机端控制灌溉、切换模式，通过zigbee下发数据到从机端。具体系统框图如图3.1所示。
硬件清单：

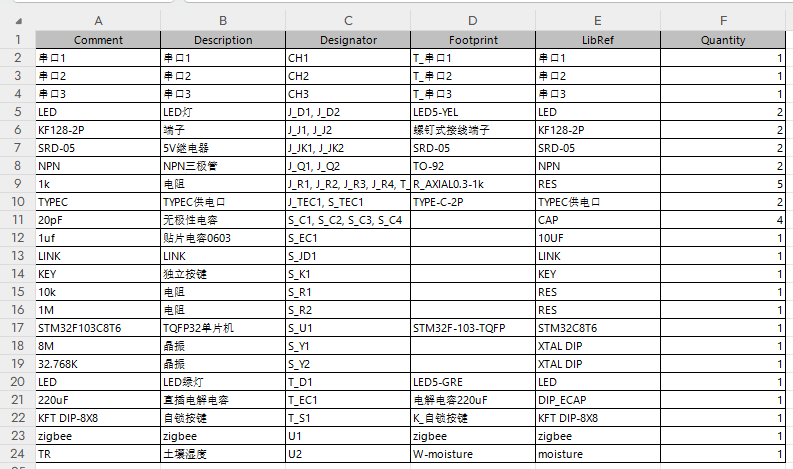

（主机）

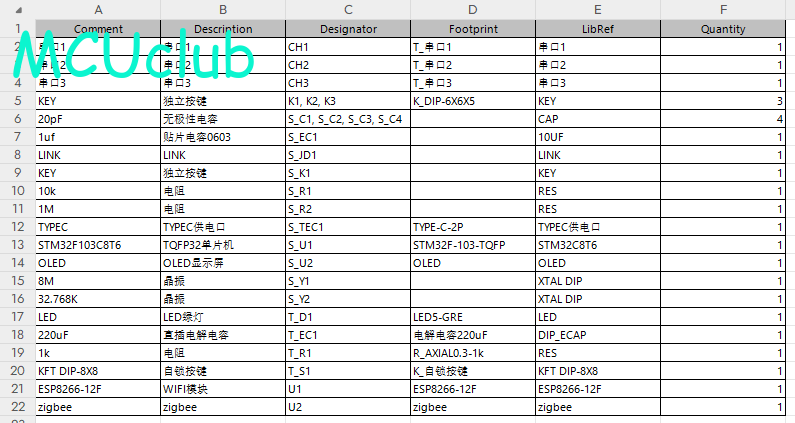

（从机）
