设计简介:

项目名:智能盆栽设计(实物)
项目编号:mcuclub-dz-327
单片机类型:STM32F103C8T6
具体功能:
1、通过太阳能板给锂电池充电,锂电池给整个主板供电,并可测量电压值
2、通过DHT11检测环境温湿度
3、通过土壤湿度模块检测土壤湿度,当土壤湿度小于设置最小值时,进行加水,直到加水到最大值
4、通过按键可设置土壤湿度最大最小值,并可以手动控制加水(低于最小值强制加水,在最小值和最大值可按键控制,大于最大值强制停止)
5、通过OLED显示屏显示测量数据
6、通过WIFI模块,可将数据发送到手机端,手机端可远程设置土壤湿度最大最小值,可远程控制加水(低于最小值强制加水,在最小值和最大值可按键控制,大于最大值强制停止)

资料预览

实物图:

总体实物资料:

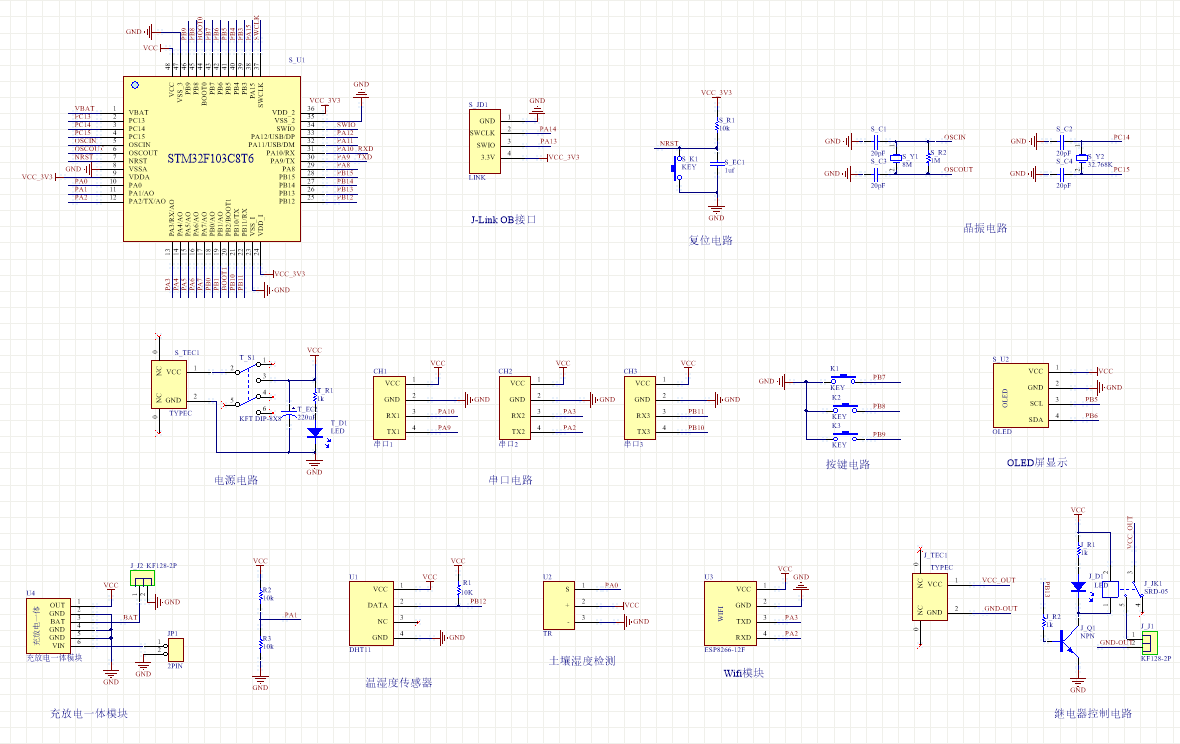

原理图:

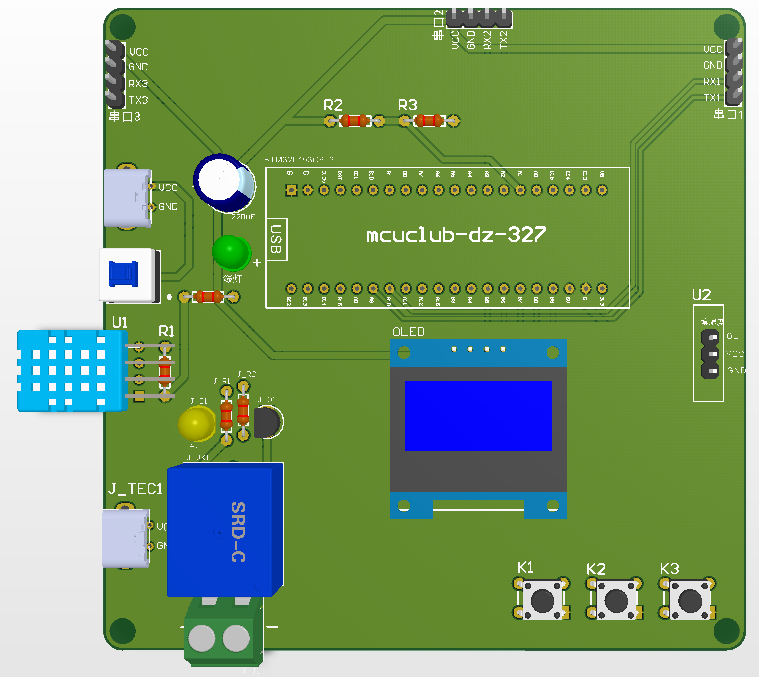

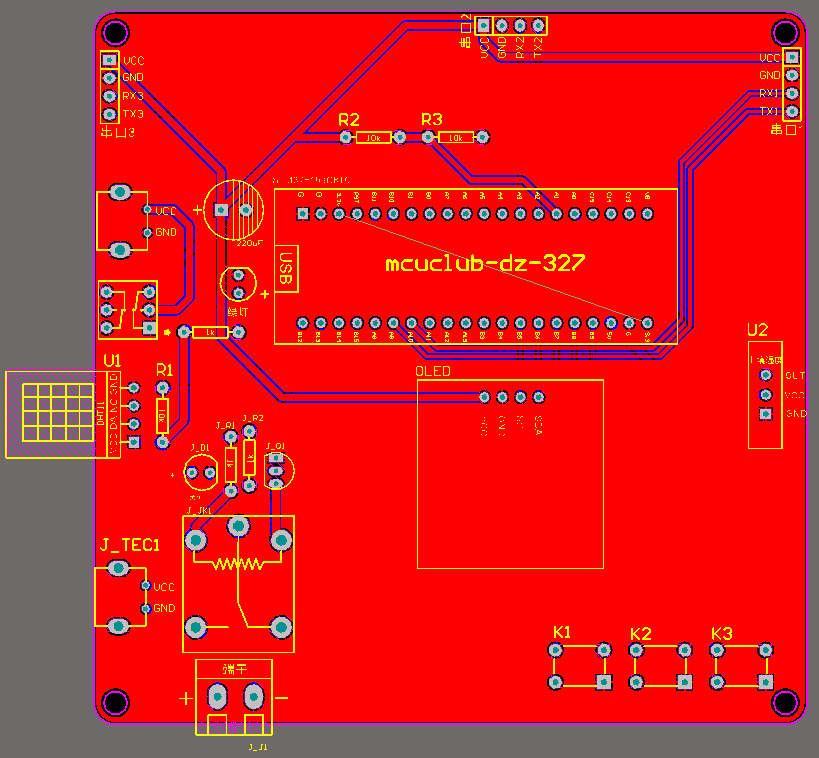

PCB:

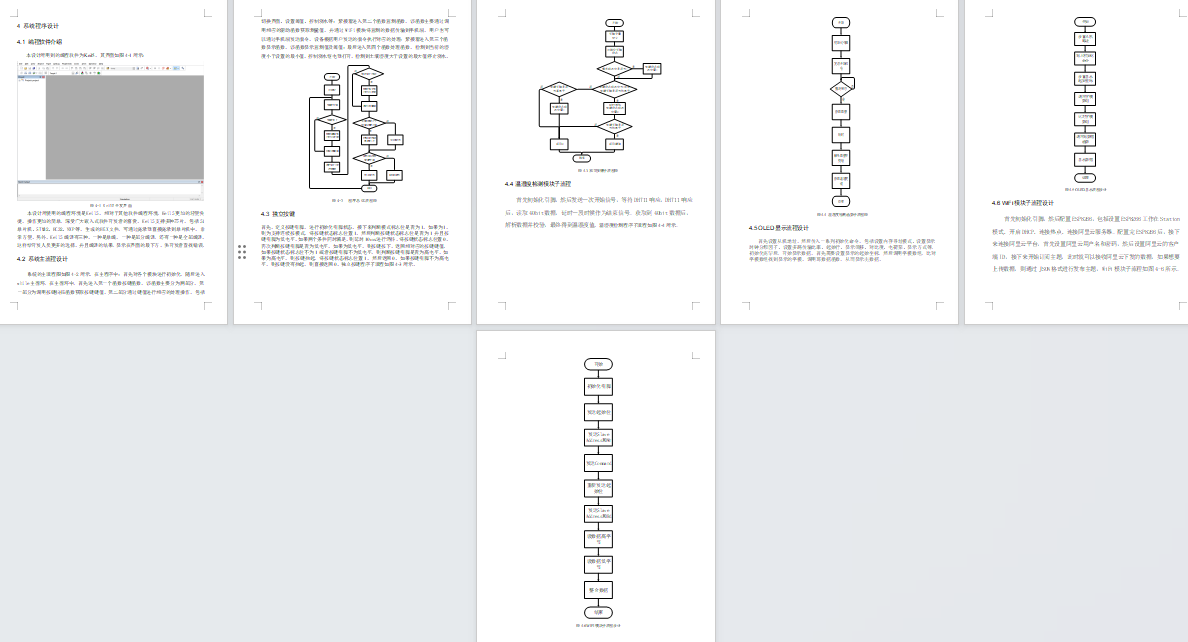

软件设计流程:

系统框图:

本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由五部分组成,第一部分是充放电一体检测模块,通过该模块给系统进行供电,同时将太阳能板的电能转换为电能存储在电池里面;第二部分是电池电压检测模块通过该模块对当前电池电压进行供电;第三部分是温湿度检测模块,通过该模块检测当前环境的温湿度;第四部分是土壤湿度检测模块,通过该模块检测当前环境土壤湿度;第五部分是按键模块,并可以手动控制加水(低于最小值强制加水,在最小值和最大值可按键控制,大于最大值强制停止)。输出由两部分组成,第一部分是显示模块,通过该模块可以显示监测的数据;第二部分是继电器模块,通过继电器控制浇水。除此之外,WiFi模块既作为输入又作为输出,WiFi模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令控制继电器的工作。具体系统框图如图3.1所示。

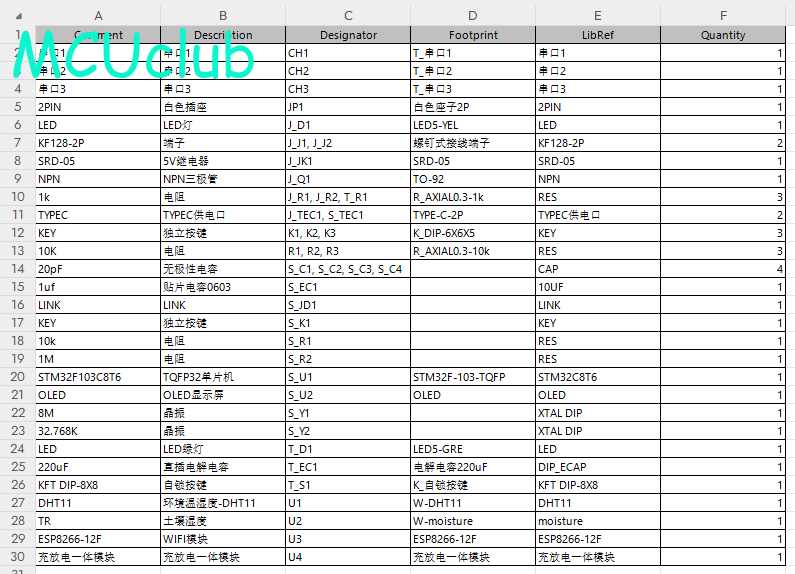

硬件清单:
