项目编号：mcuclub-306
设计简介：
项目名：基于单片机的语音万年历的设计
单片机：STC89C52
功能简介：
1、通过DS1302实时获取时间，并掉电保存时间
2、通过DS18B20获取环境温度值，当温度大于设置最大值，进行蜂鸣器报警
3、通过按键可设置时间，开启闹钟
4、当闹钟到达时，蜂鸣器响一分钟，期间可通过按键提前取消报警
5、通过LCD12864显示时间、温度、闹钟
6、通过语音识别模块，当闹钟响时，可语音控制关闭
资料预览
实物图：
总体实物资料：

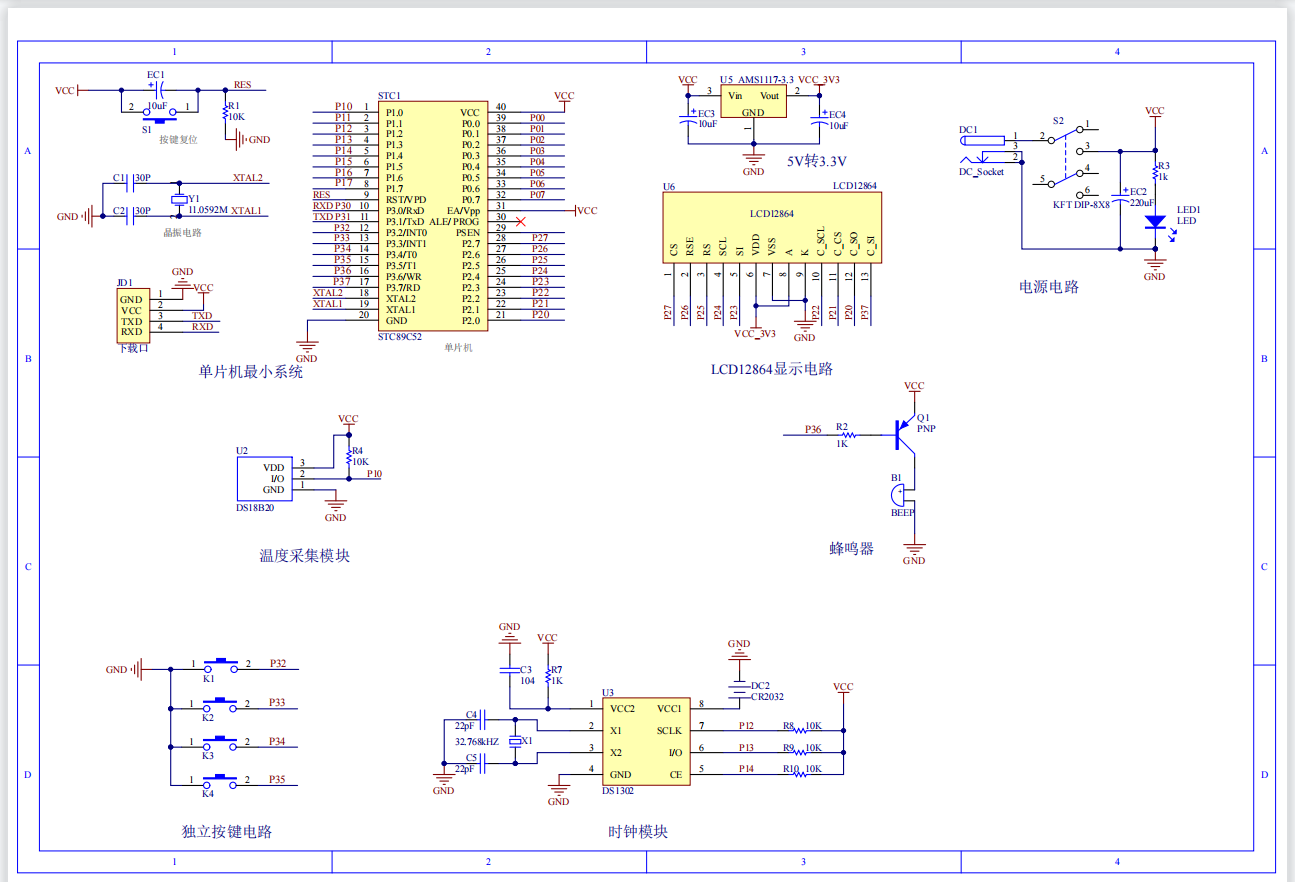

原理图：

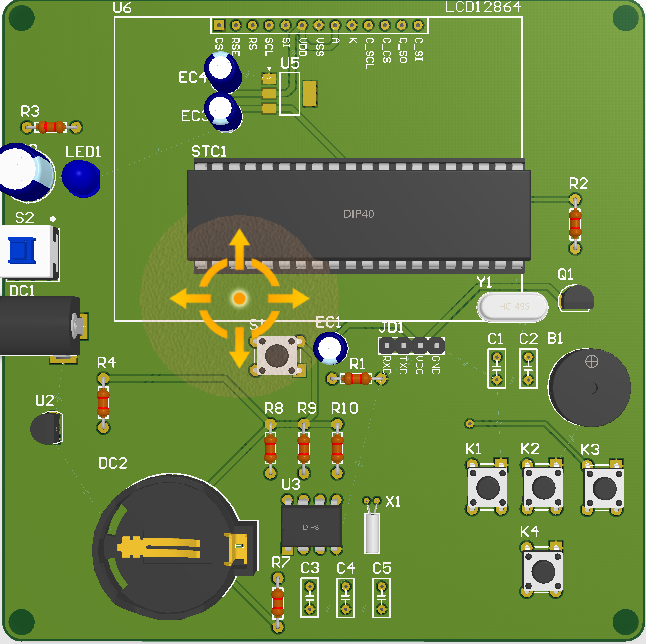

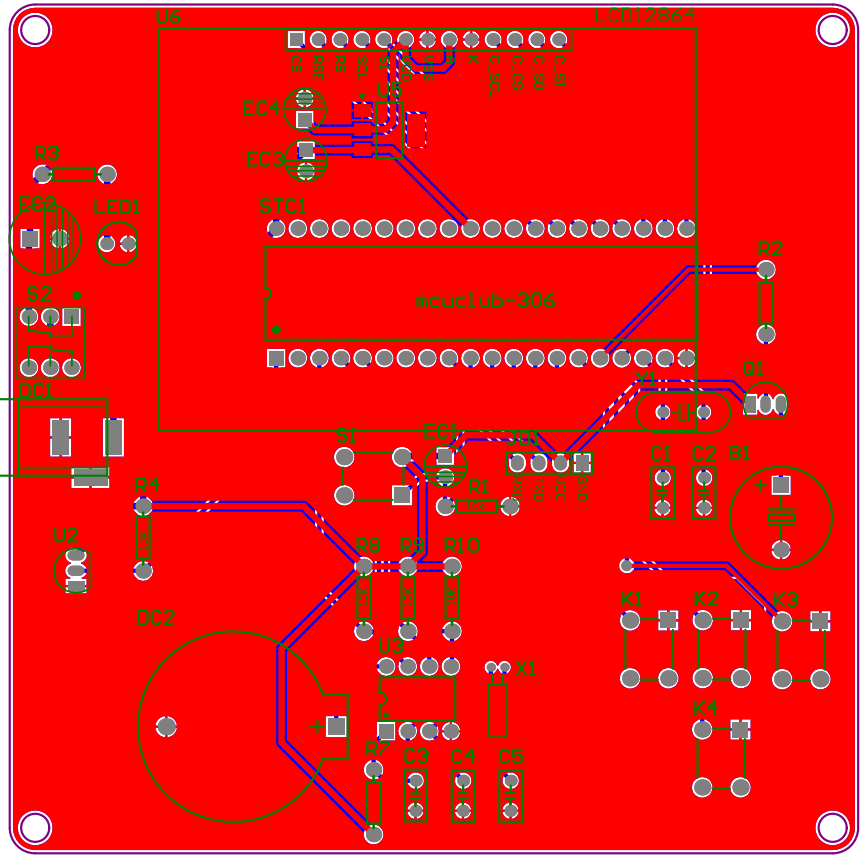

PCB：

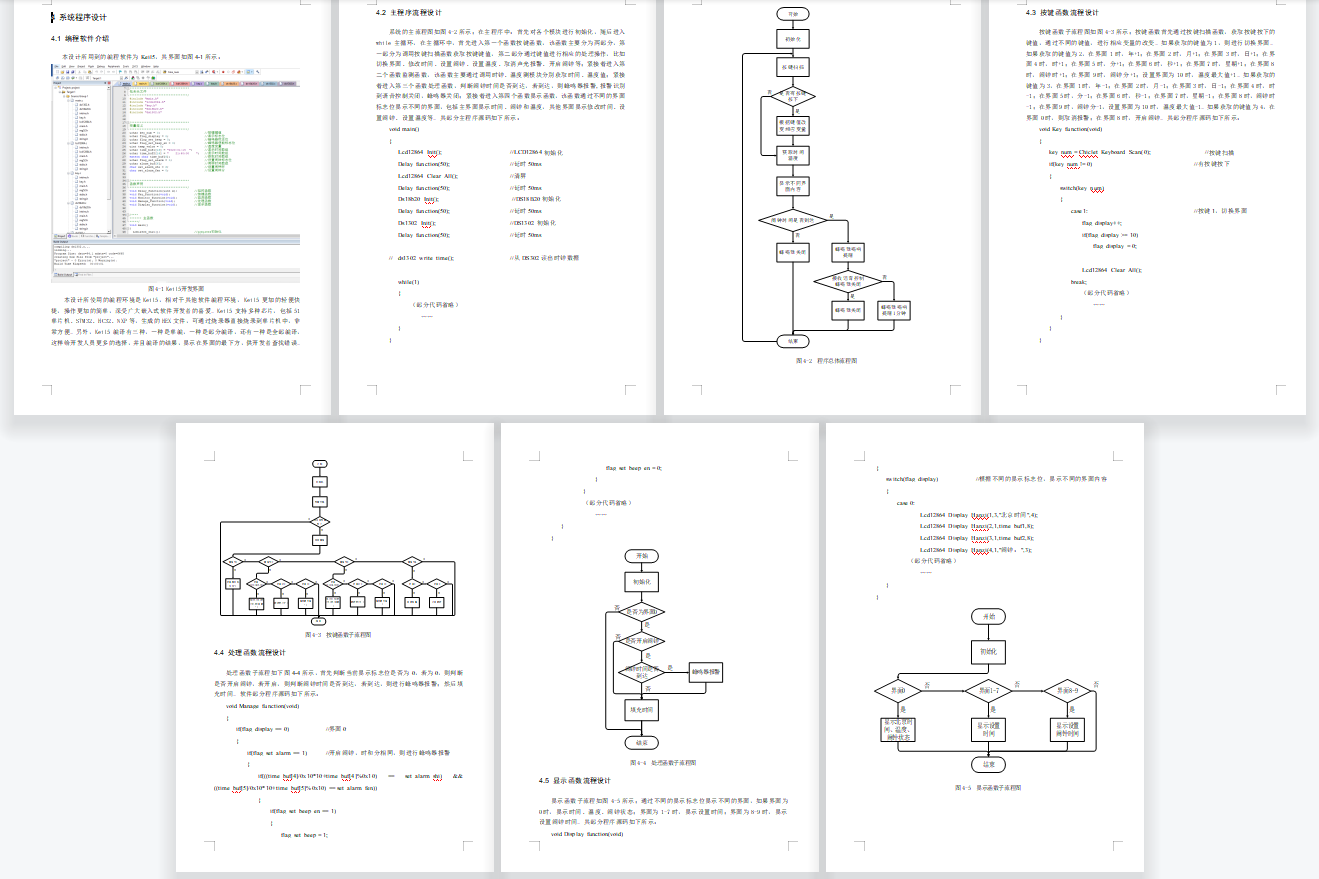

软件设计流程：

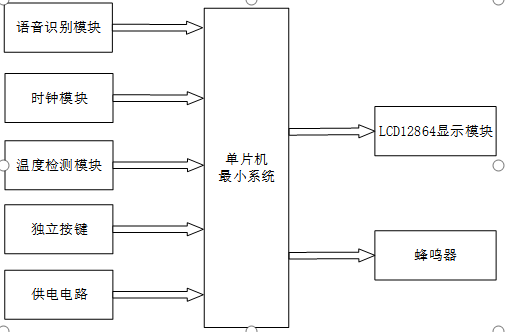

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成万年历电子时钟的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是语音识别模块，闹钟响的时候可以语音控制关闭；第二部分是DS1320时钟模块，通过该模块可得到当前的时间；第三部分是DS18B20温度检测模块，通过该模块可检测当前的温度值；第四部分是独立按键，通过四个独立按键切换界面、调整时间、设置闹钟等；第五部分是供电电路，给整个系统进行供电。输出由二部分组成，第一部分是LCD12864显示模块, 通过该模块可以显示时间、温度及设置界面等；第二部分是蜂鸣器，当闹钟时间到达时，蜂鸣器响一分钟。

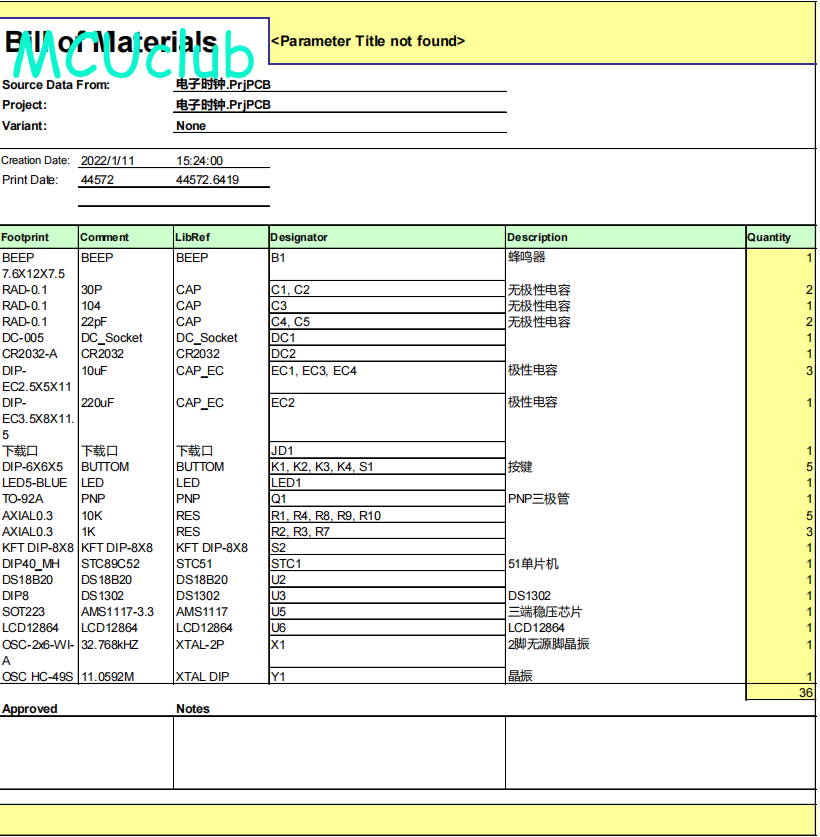

硬件清单：
