项目编号：mcuclub-458
实物链接：点击跳转
仿真链接：点击跳转
开题报告链接：点击跳转
设计简介：
项目名：基于单片机的GSM智能防汛的设计、基于单片机的水位检测的设计、基于单片机的超声波液位检测的设计
单片机：STC89C52
功能简介：
1、通过超声波测量顶端到水平面的距离值，当距离值小于设置值，进行声光报警
2、通过DHT11获取温湿度值，进行声波速度的温度补偿
3、通过SIM900A发送水位异常信息
4、通过按键可设置距离最小值
5、通过LCD1602显示测量数据
资料预览
效果图：

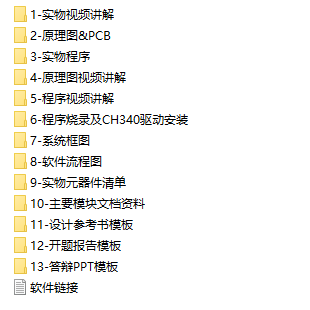

总体实物资料：

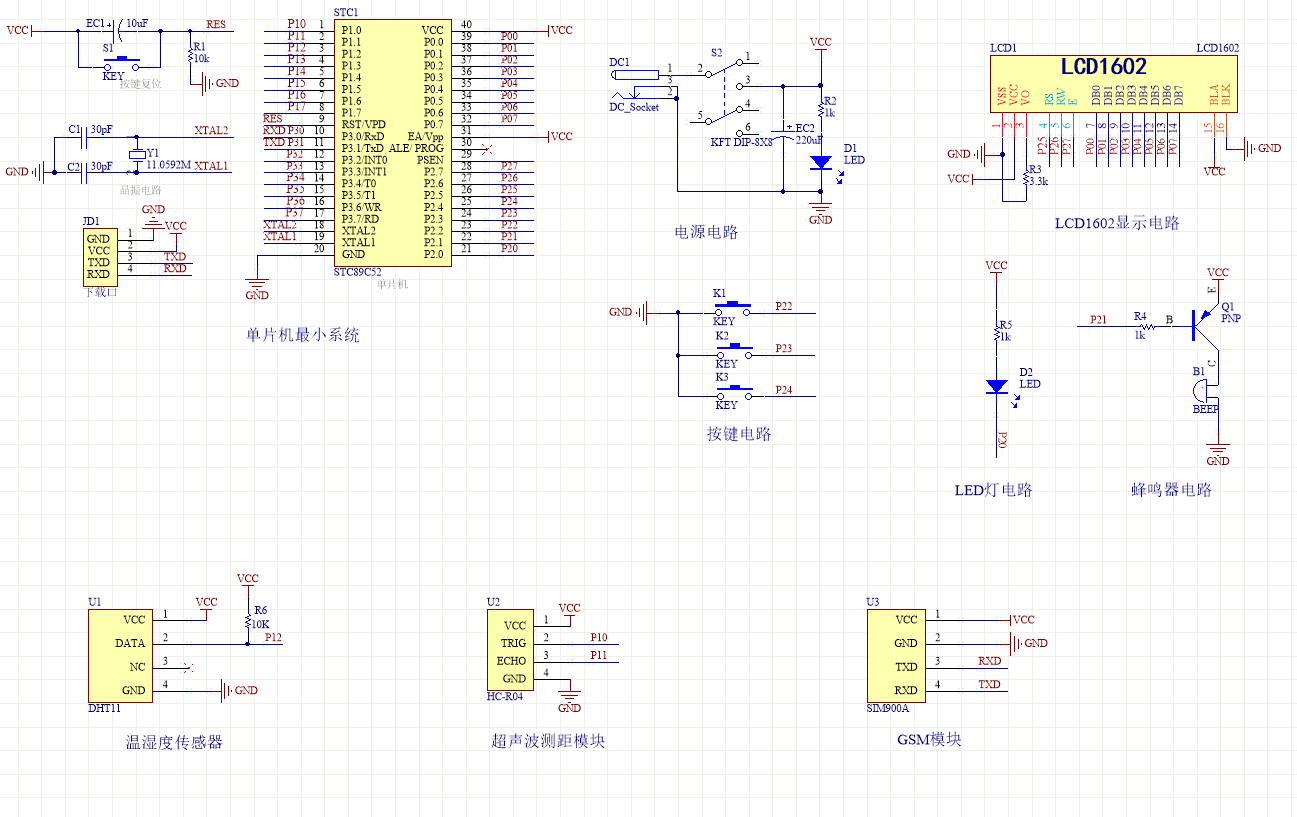

原理图：

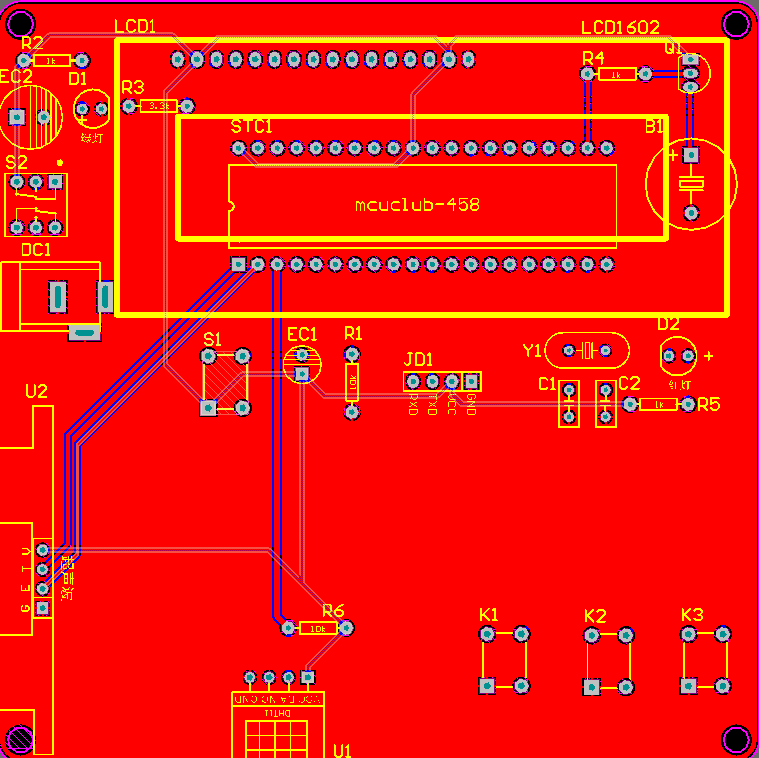

PCB:
软件设计流程：

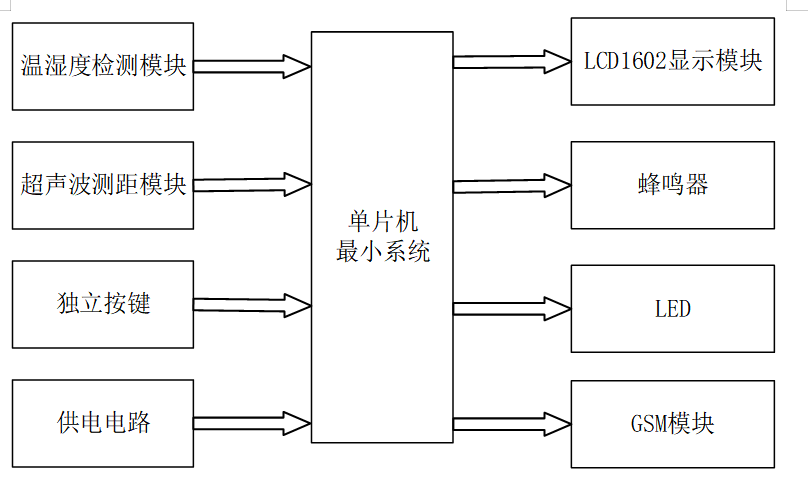

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成超声波测距的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是DHT11温湿度模块，通过该模块可获取当前的温湿度值；第二部分是HC-SR04超声波测距模块，通过该模块可获取当前距离值；第三部分是独立按键，通过三个独立按键切换设置距离最小值；第四部分是供电电路，给整个系统进行供电。输出由四部分组成，第一部分是LCD1602显示模块, 通过该模块可以显示当前温度值、距离值、距离最小值；第二部分是蜂鸣器，第三部分LED指示灯，当距离值小于设置的距离最小值时，进行声光报警；第四部分GSM模块，通过该模块可以将测得的数据远程发送到手机端，进行远程监控。

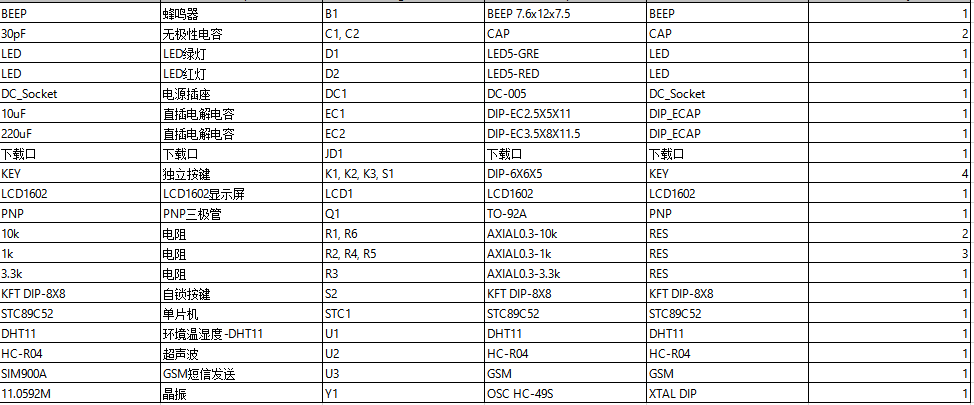

硬件清单：
