项目编号:mcuclub-410
实物链接:点击跳转
仿真链接:点击跳转
设计说明书链接:点击跳转
开题报告链接:点击跳转
答辩PPT链接:点击跳转
设计简介:
项目名:基于单片机的地铁到站检测的设计
单片机:STC89C52
功能简介:
1、通过红外光电传感器检测地铁是否到站
2、当地铁到站后,通过TTS语音播报“地铁已到站”
3、当地铁到站后,通过两个步进电机模拟地铁车厢门打开,并计时15s,15s后自动关闭
4、当开门时间快结束时,蜂鸣器报警3次,结束后,车厢门关闭
资料预览

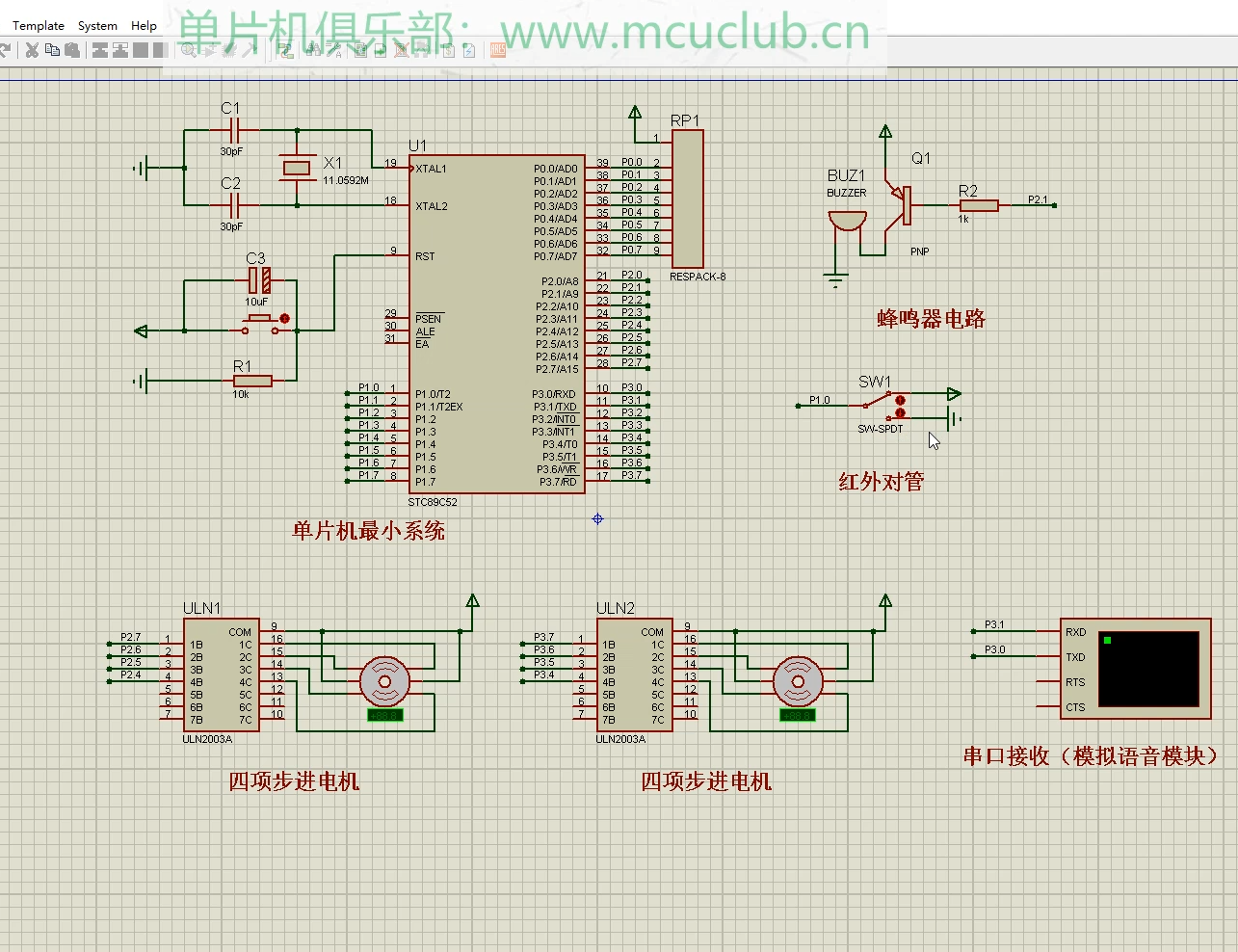

仿真图:

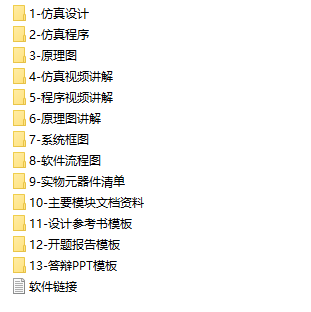

总体仿真资料:

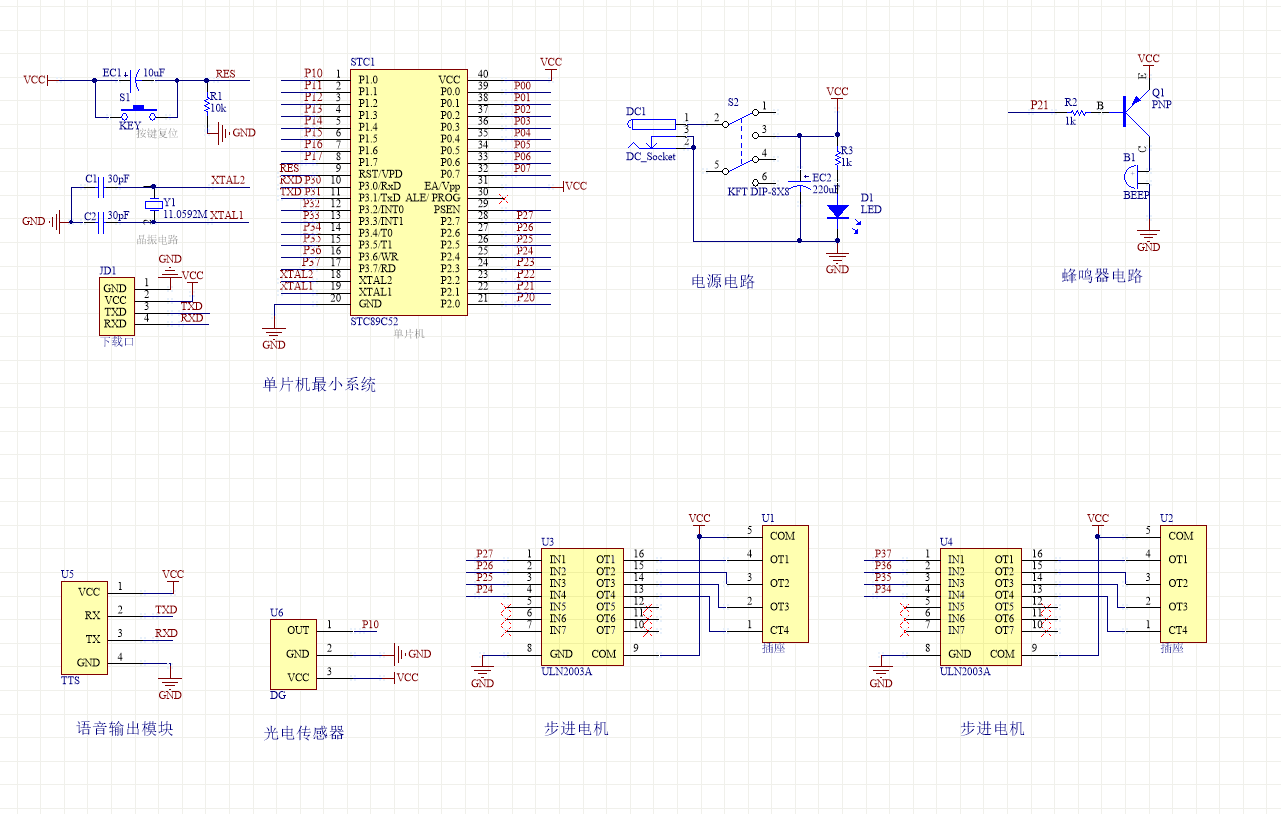

原理图:

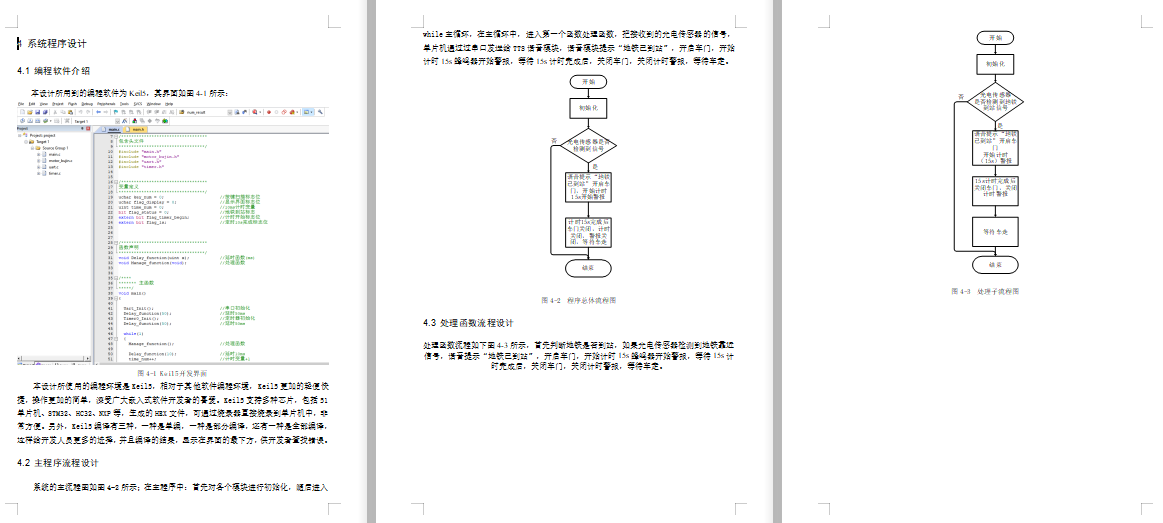

软件设计流程:

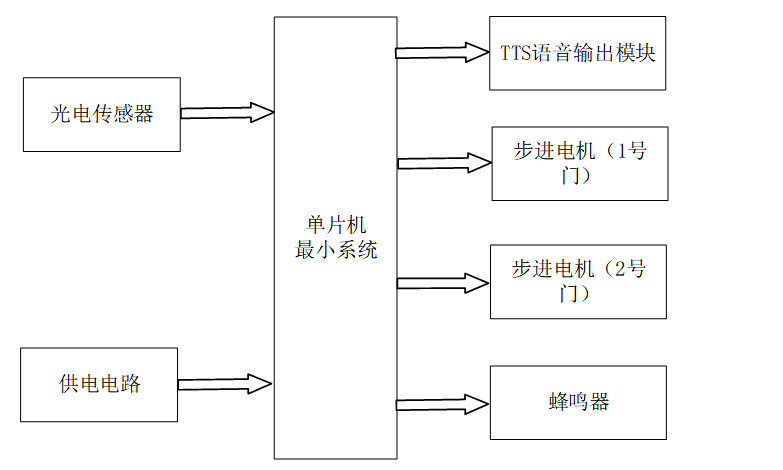

系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成地铁到站的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入部分数据,经过内部处理,控制输出部分。输入由两部分组成,第一部分是光电传感器,通过该模块可接收地铁靠近信号;第二部分是供电电路,给整个系统进行供电。输出由四部分组成,第一部分是TTS语音输出模块,通过该模块语音提示“地铁已到站”;第二部分是步进电机(1号门)模块,通过该模块控制1号门开,开始计时15s后关闭车门;第三部分是步进电机(2号门)模块,通过该模块控制2号门开,开始计时15s后关闭车门;第四部分是蜂鸣器模块,通过该模块进行警报提示。

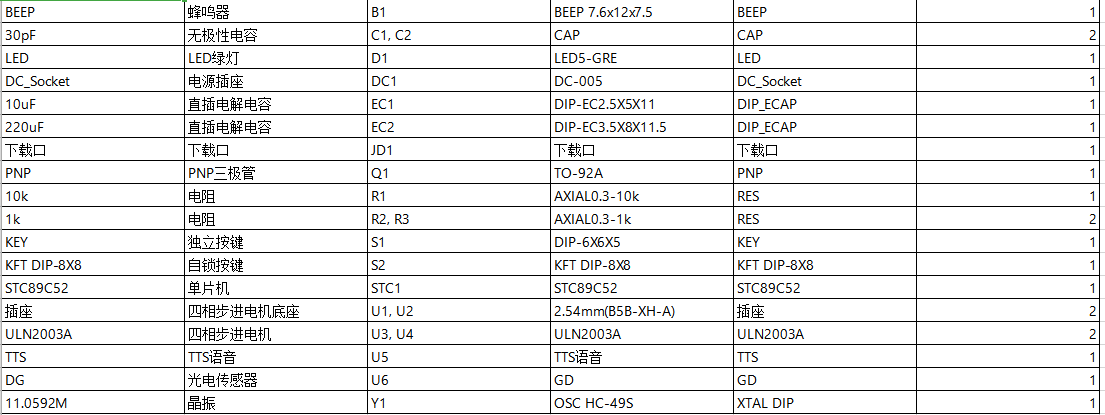

硬件清单:
