项目编号:mcuclub-430
实物链接:点击跳转
仿真链接:点击跳转
开题报告链接:点击跳转
设计说明书:点击跳转
设计简介:
项目名:基于单片机的智能碗柜的设计、基于单片机的消毒柜 的设计、基于单片机的恒温恒湿柜的设计
单片机:STC89C52
功能简介:
1、通过霍尔传感器检测碗柜门是否打开,若打开,自动打开照明灯且关闭消毒灯,若未打开,则自动关闭照明灯且打开消毒灯
2、通过DHT11检测碗柜的温湿度,当温度低于设置的最小值,加热继电器控制加热片进行加热,直至加热到大于设置的最大值;当湿度高于设置的最大值,加热继电器控制加热片进行加热,并且通风继电器控制风扇进行通风,直至湿度到小于设置的最小值
3、通过按键设置温湿度的最大最小值
4、通过LCD1602显示温湿度值及碗柜的状态
5、通过蓝牙将获取的温湿度值及碗柜的状态等信息发送到手机APP上,并能手机端控制各 器件
资料预览

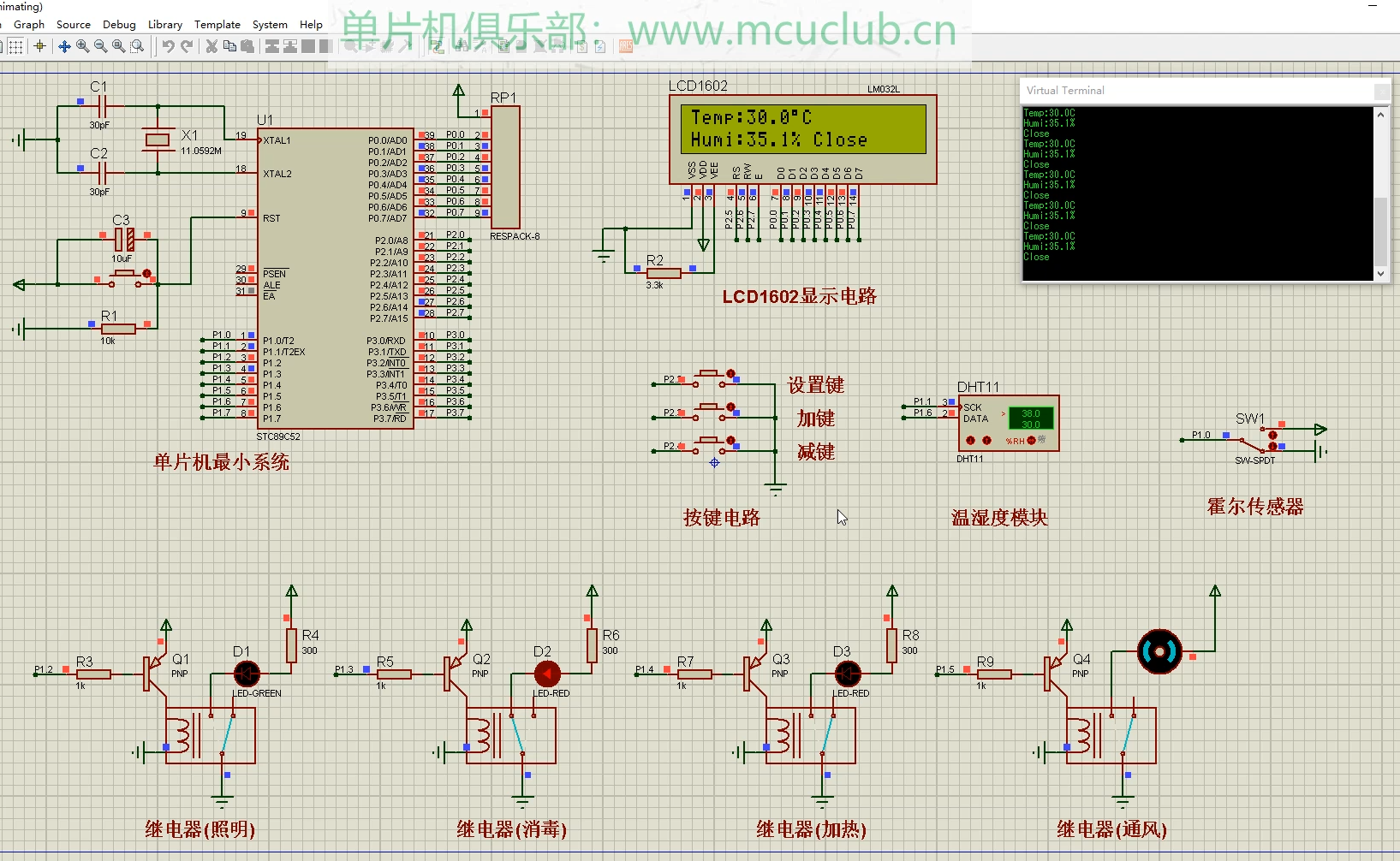

仿真图:

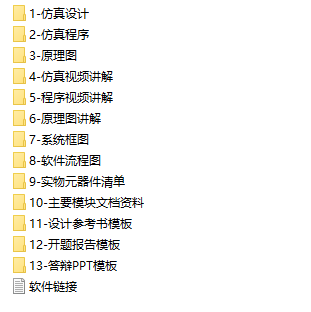

总体仿真资料:

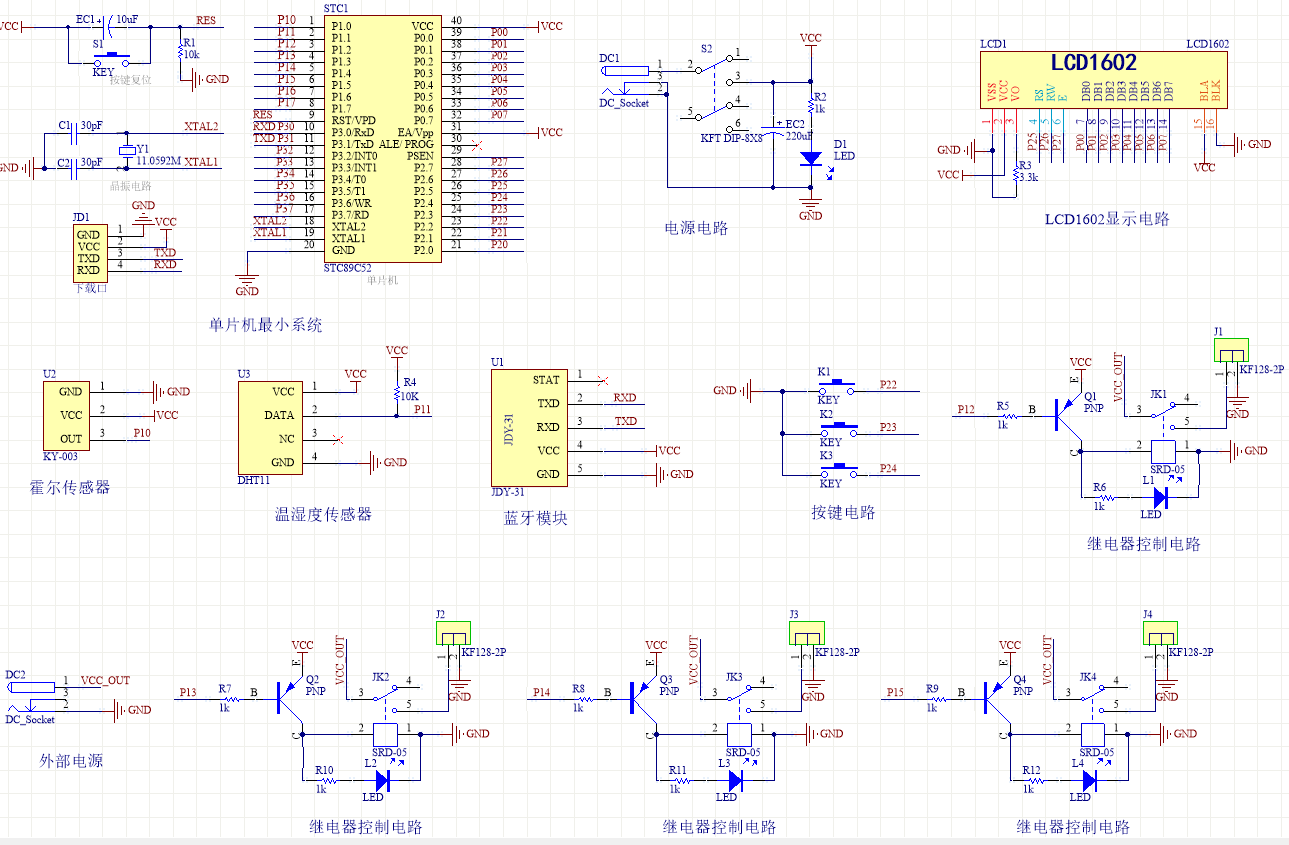

原理图:

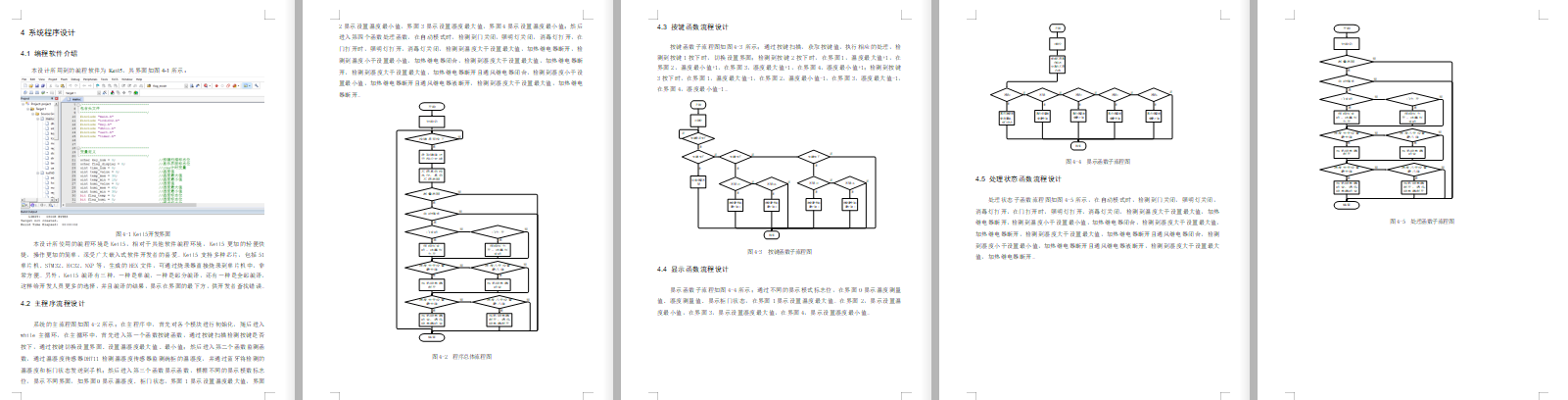

软件设计流程:

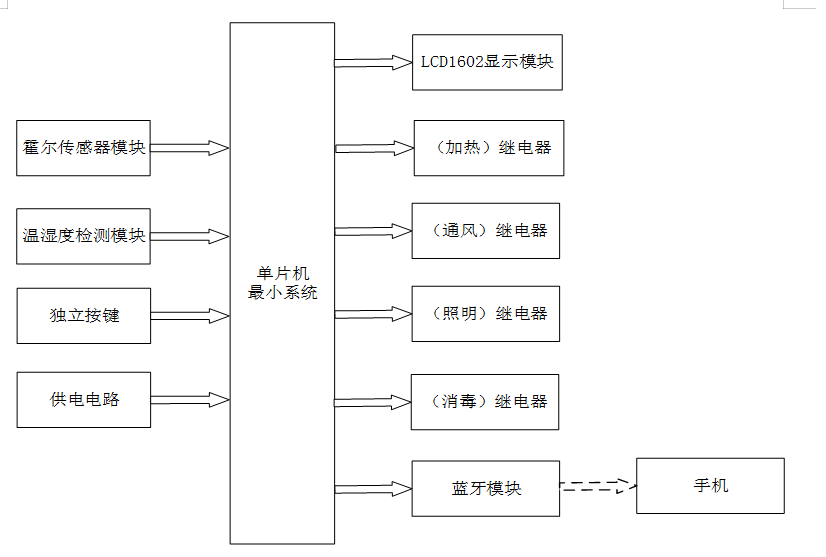

系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成智能碗柜的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由四部分组成,第一部分是霍尔传感器检测模块,通过该模块检测碗柜是否打开或者关闭;第二部分是温湿度检测模块,通过该模块获取碗柜的温湿度;第三部分是独立按键按键,通过按键切换界面,设置温湿度的大小等;第四部分是供电模块,通过该模块可给整个系统进行供电。输出由八部分组成,第一部分时LCD1602显示模块,通过该模块显示当前温湿度、柜门状态等;第二部分加热继电器,检测到碗柜温度低于设置的最小温度时或者湿度大于设置的最大值是,进行加热,第三部分通风继电器,碗柜湿度大于设置值进行通风除湿,第四部分照明继电器,检测有人打开衣柜时进行照明,第五部分消毒继电器,检测到柜门关闭时进行碗柜消毒,第六部分蓝牙模块和手机组成的,将检测的碗柜温湿度和柜门状态发送到手机进行查看
