项目编号:mcuclub-468
实物链接:点击跳转
仿真链接:点击跳转
开题报告链接:点击跳转
设计简介:
项目名:基于单片机的蓝牙教室人数统计 的设计、基于单片机的 自动感应门的设计
单片机:STC89C52
功能简介:
1、通过两个人体热释电感应是否有人,有人则自动开门(四相步进电机)
2、通过两个红外计数管进行计数
3、通过蓝牙将数据发送到手机上
资料预览

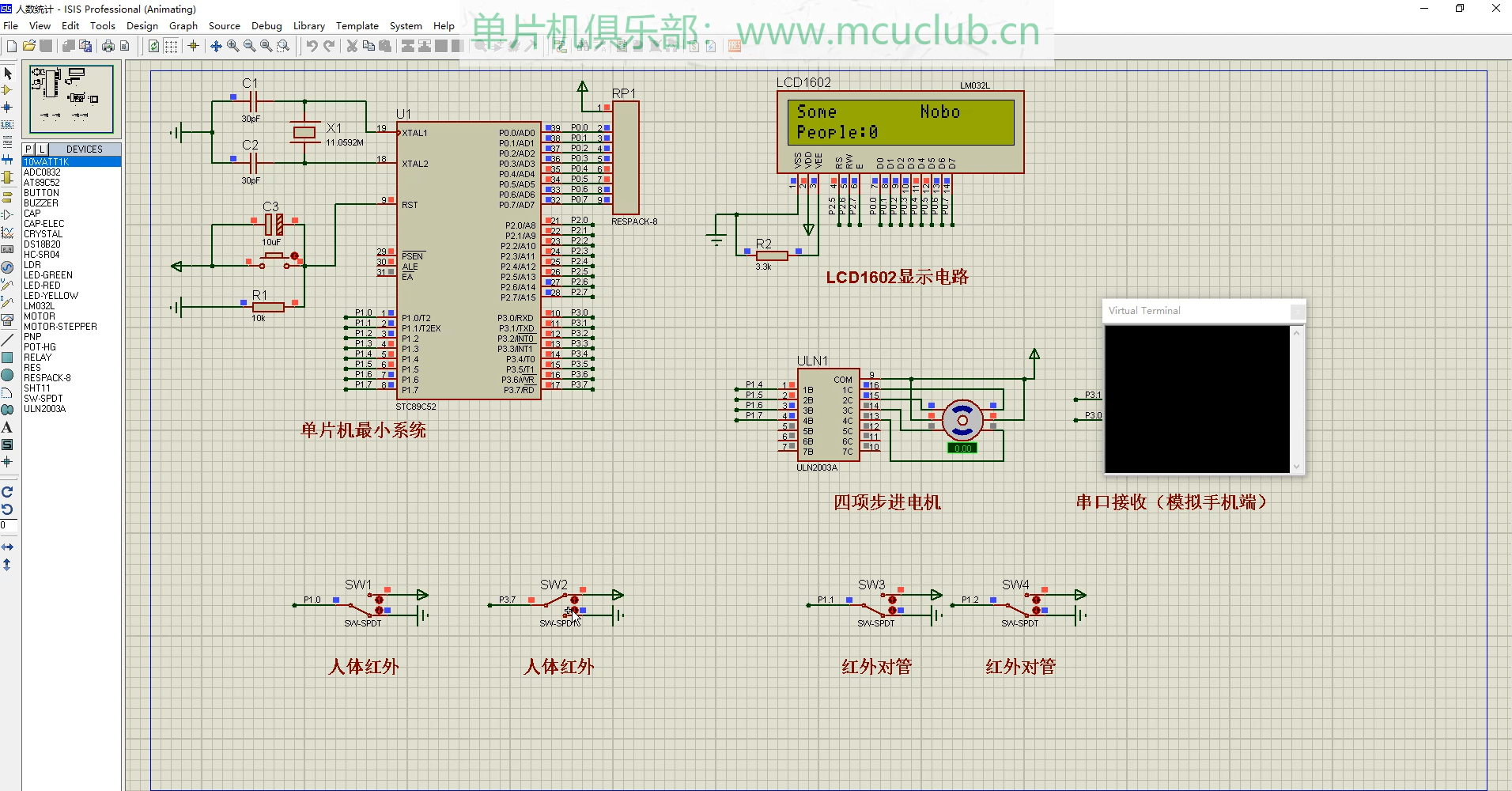

仿真图:

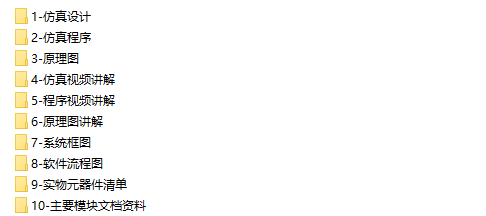

总体仿真资料:

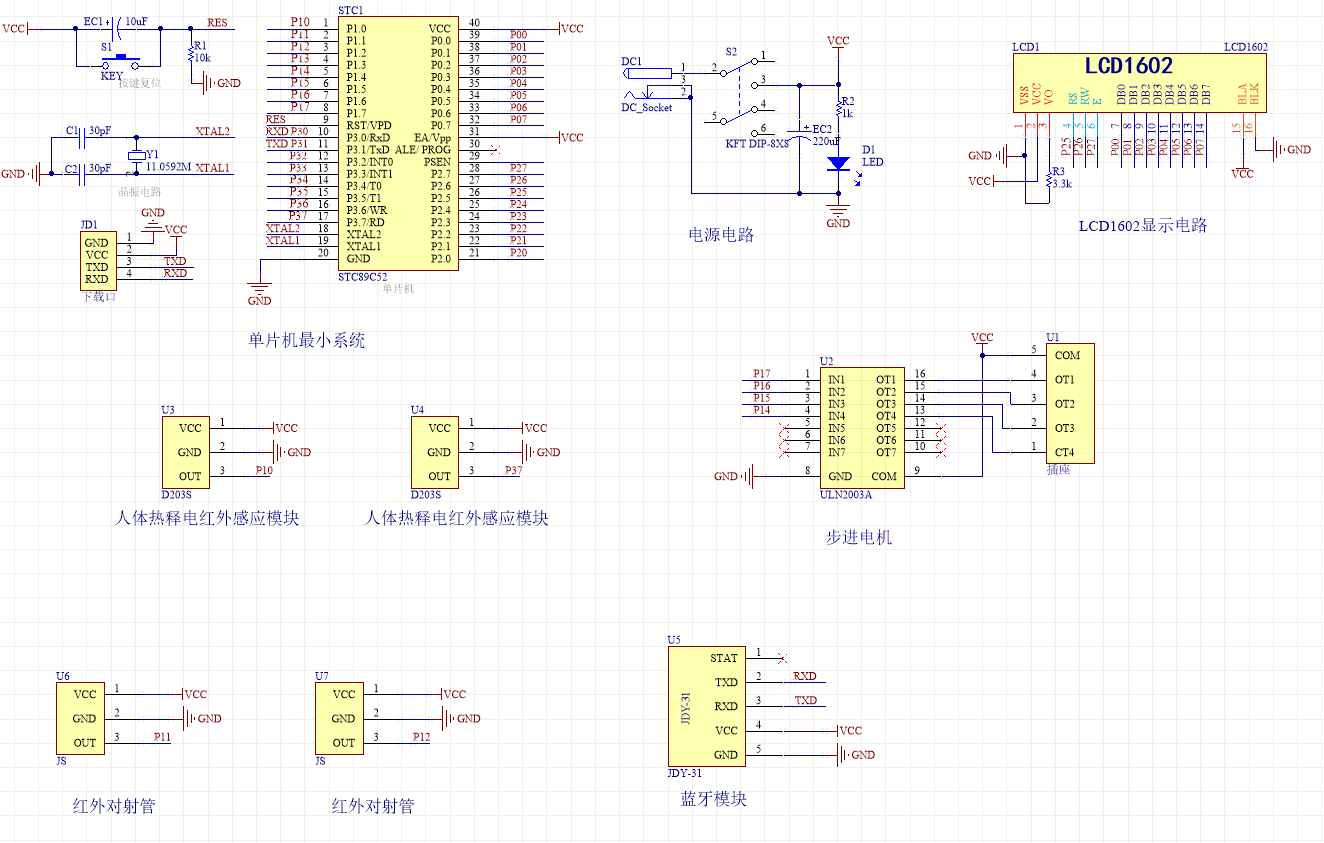

原理图:

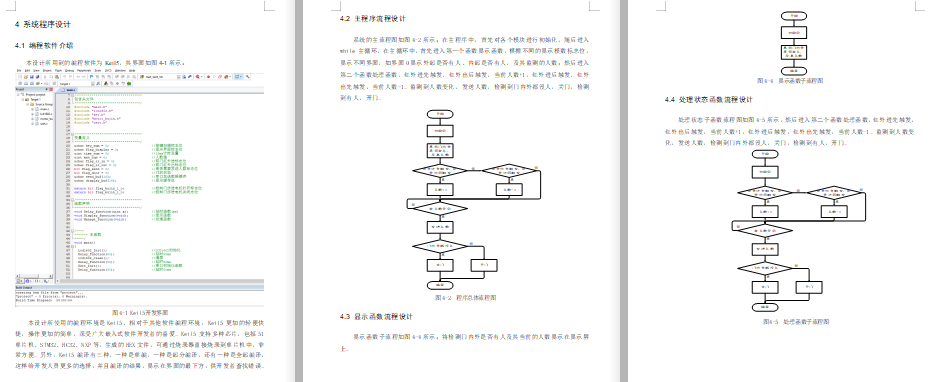

软件设计流程:

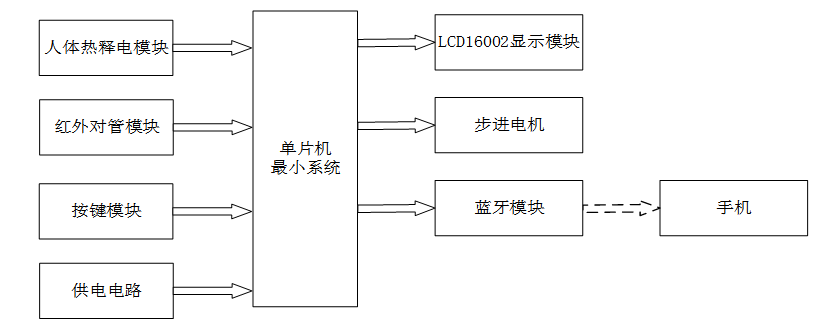

系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成人体统计的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由四部分组成,第一部分是人体热释电模块,通过该模块可以检测门内外是否有人等;第二部分是红外对管模块,通过该模块将进入或者出的人数进行检测。第三部分是按键模块,通过该模块设置人数;第四部分是供电模块,通过该模给整个系统进行供电;输出由三部分组成,第一部分时LCD1602显示模块,显示门内外是否有人,及其当前的人数;第二部分是步进电机,通过该模块控制门的开关;第三部分是蓝牙模块和手机连接构成,将检测的人数传输到手机进行显示。

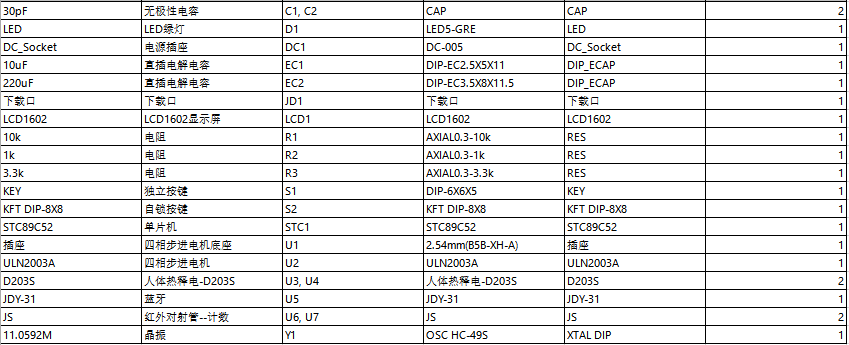

硬件清单:
