项目编号:mcuclub-442
实物链接:点击跳转
仿真链接:点击跳转
开题报告链接:点击跳转
设计说明书:点击跳转
设计简介:
项目名:基于单片机的环境监测设计
单片机:STC89C52
功能简介:
1、通过DHT11获取温湿度,温度过高,进行风扇降温,湿度过低,进行加湿器加湿
2、通过MQ-2检测烟雾浓度,浓度过高进行通风,并声光报警
3、通过MQ-135检测有害气体浓度,浓度过高进行通风,并声光报警
4、通过按键设置温湿度阈值、烟雾浓度最大值、有害气体浓度最大值
5、通过LCD1602显示各测量值
资料预览
效果图:

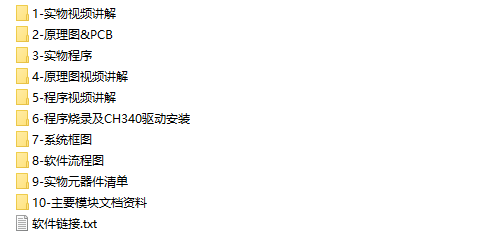

总体实物资料:

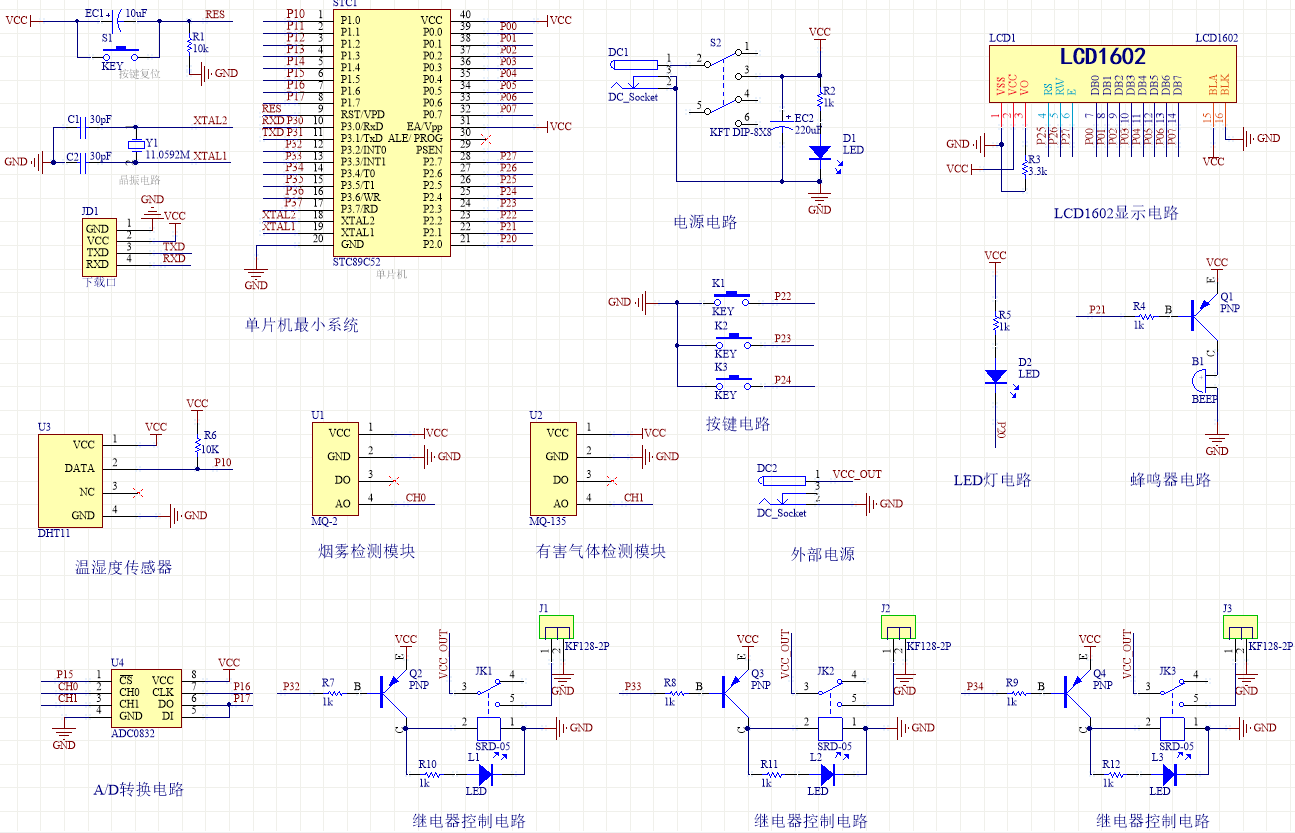

原理图:

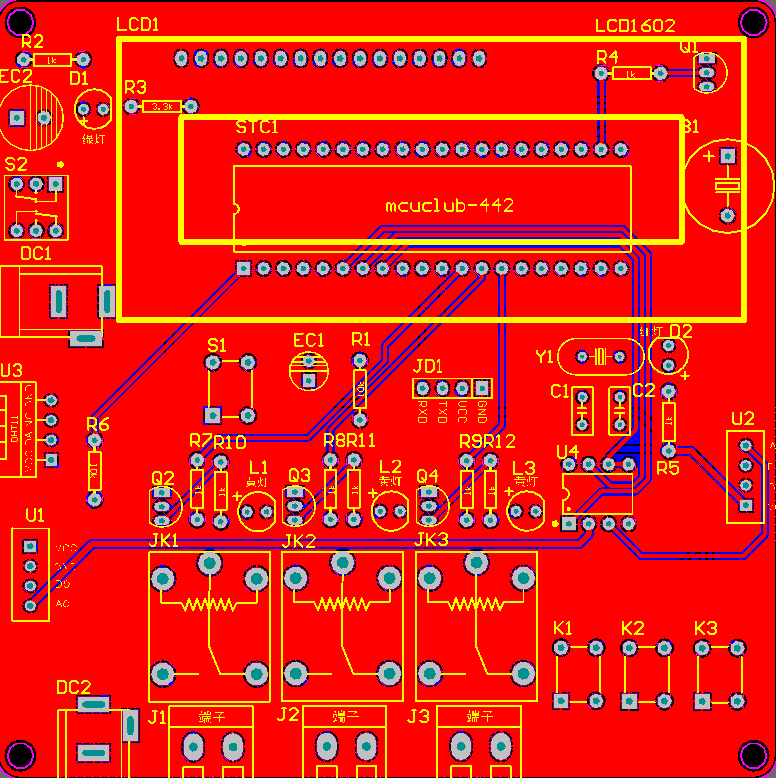

PCB:

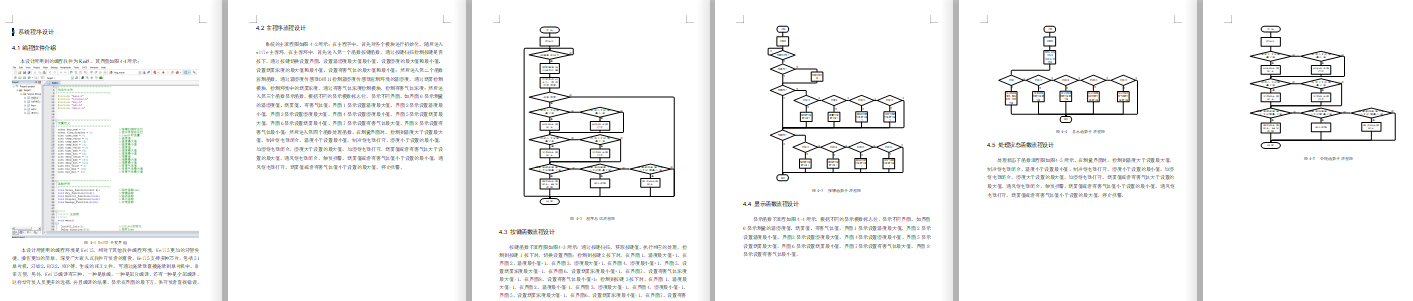

软件设计流程:

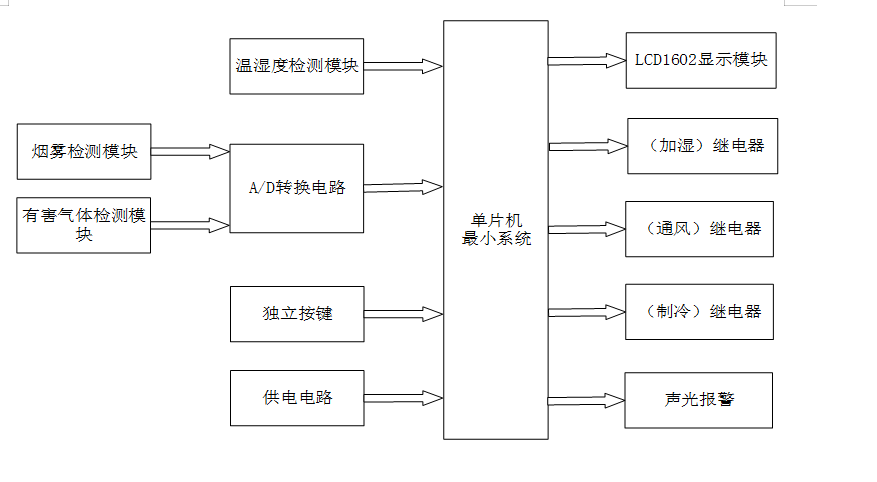

系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成环境监测的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由五部分组成,第一部分是温湿度检测模块,通过该模块检测环境中的温湿度;第二部分是烟雾浓度和A/D模数转换电路构成,用来检测环境中的烟雾浓度;第三部分是有害气体和A/D模数转换电路构成,用来检测电路中的有害气体浓度;第三部分是独立按键按键,通过按键切换界面,设置温湿度的大小等;第四部分是供电模块,通过该模块可给整个系统进行供电。输出由五部分组成,第一部分时LCD1602显示模块,通过该模块显示当前环境温湿度、烟雾浓度、有害气体等;第二部分加湿继电器,检测到环境的湿度小于设置的最小值,加湿继电器闭合,进行加湿,第三部分通风继电器,环境有害气体浓或者烟雾浓度大于设置的最大值进行通风,第四部分制冷继电器,检测温度大于设置的最大温度是,制冷继电器闭合,第五部分是声光报警模块,当检测到烟雾浓度或者有害气体浓度大于设置的最大值,进行声光报警。

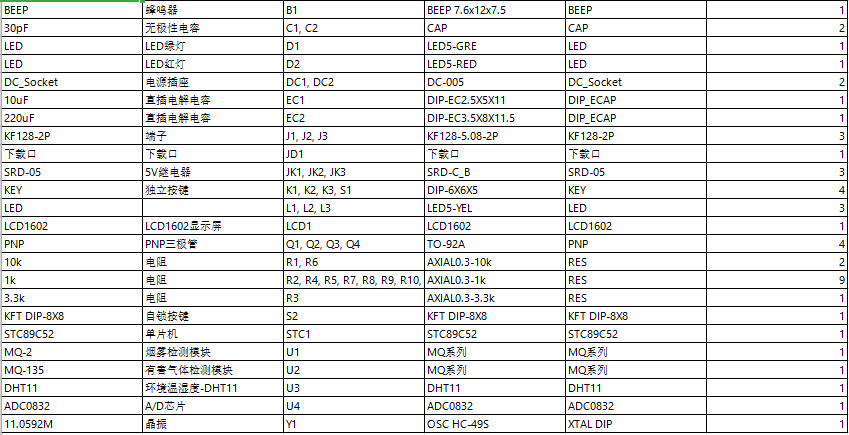

硬件清单:
