项目编号:mcuclub-601
实物链接:点击跳转
仿真链接:点击跳转
开题报告:点击跳转
设计简介:
项目名:基于单片机的自动旋转门(实物+仿真)的设计
单片机:STC89C52
功能简介:
1、通过两对分离式红外对射管模拟进出门触发,门(步进电机)正转一圈后,5秒
2、当按下残疾人按键后,门(步进电机)缓慢转正转一圈后,10秒
3、当按下紧急制动按键后,门(步进电机)立刻停止
4、通过另一对分离式红外对管模拟防夹,当门关闭过程中,触发防夹,门停止转动
资料预览
效果图:
总体实物资料:

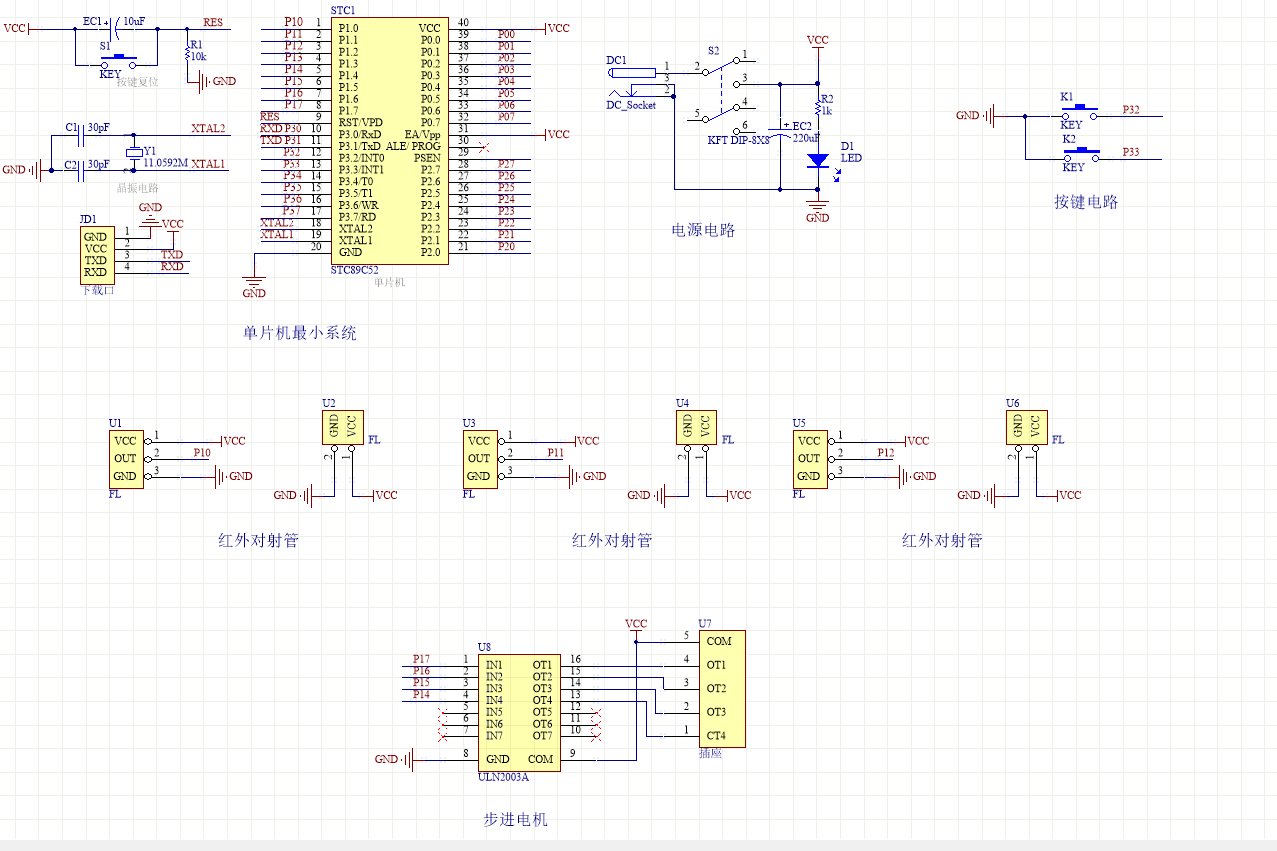

原理图:

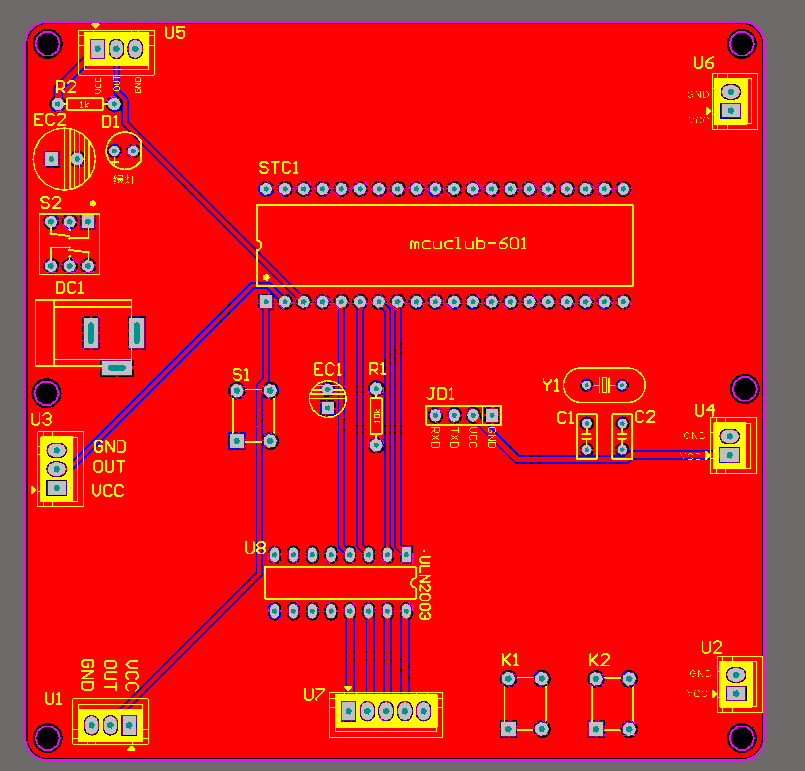

PCB:

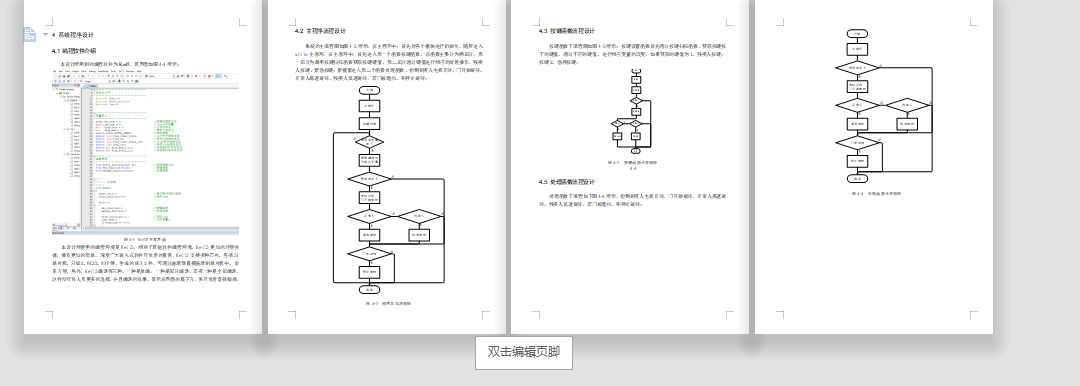

软件设计流程:

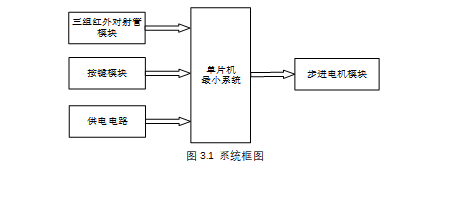

系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成自动旋转门的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由三部分组成,第一部分是三组红外对射管模块构成,通过该模块检测当前是否有人;第二部分是按键模块,通过该模块可以切换到残疾人进入模式和紧急情况模式;第四部分是供电模块,通过该模块可给整个系统进行供电。输出通过步进电机模块,通过步进电机控制旋转们的旋转,系统框图如图3.1所示。
硬件清单:
