项目编号：mcuclub-630
实物链接：点击跳转
仿真链接：点击跳转
开题报告：点击跳转
设计简介：
项目名：基于单片机的空气质量检测（实物+仿真）的设计
单片机：STC89C52
功能简介：
1、通过MS1100检测甲醛值，超过设置最大值进行声光报警，以及开启风扇和净化器
2、通过MQ-135检测甲苯值，超过设置最大值进行声光报警，以及开启风扇和净化器
3、通过MQ-4检测甲烷值，超过设置最大值进行声光报警，以及开启风扇和净化器
4、通过GP2Y10监测PM2.5，超过设置最大值进行声光报警，以及开启风扇和净化器
5、通过DHT11检测温湿度
6、通过按键设置甲醛、甲苯、甲烷、PM2.5最大值
7、通过LCD1602显示测量值
8、通过蓝牙，将数据发送到手机APP上
资料预览
效果图：
总体实物资料：

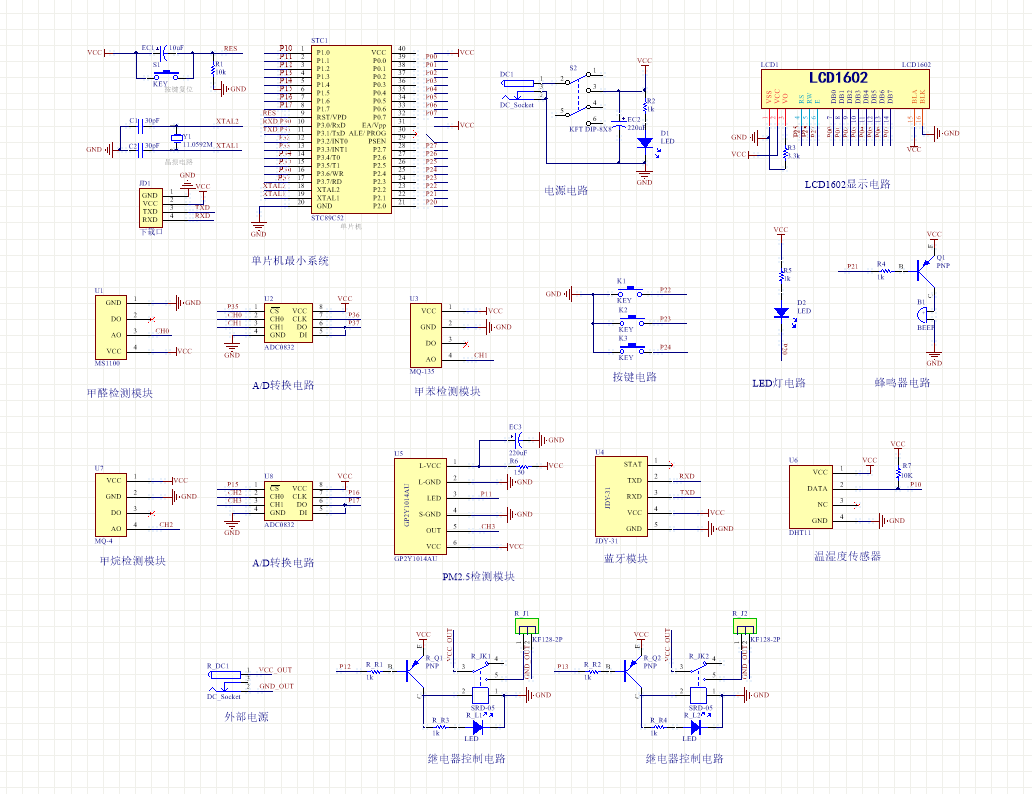

原理图：

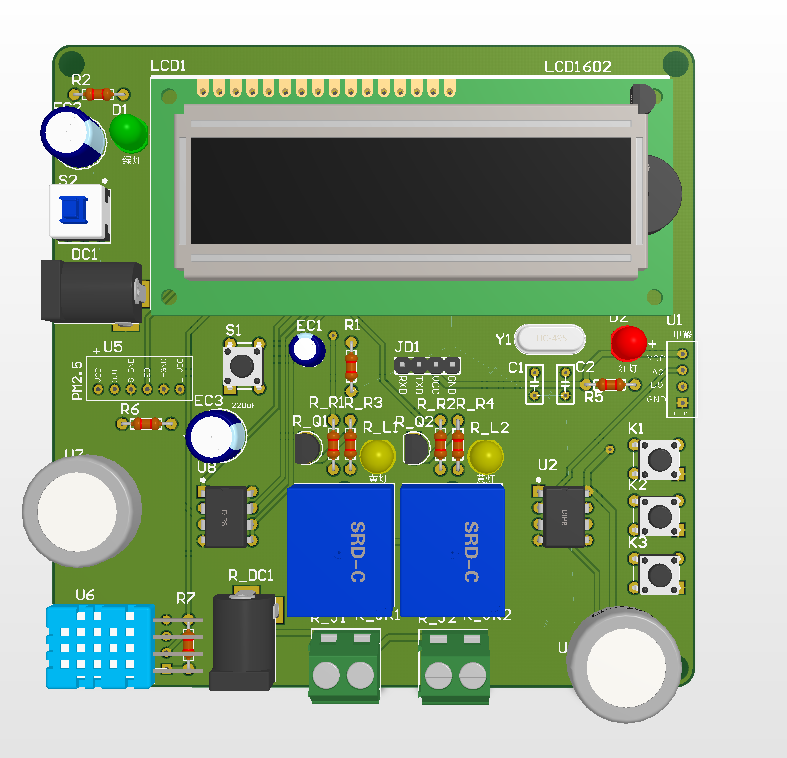

PCB:

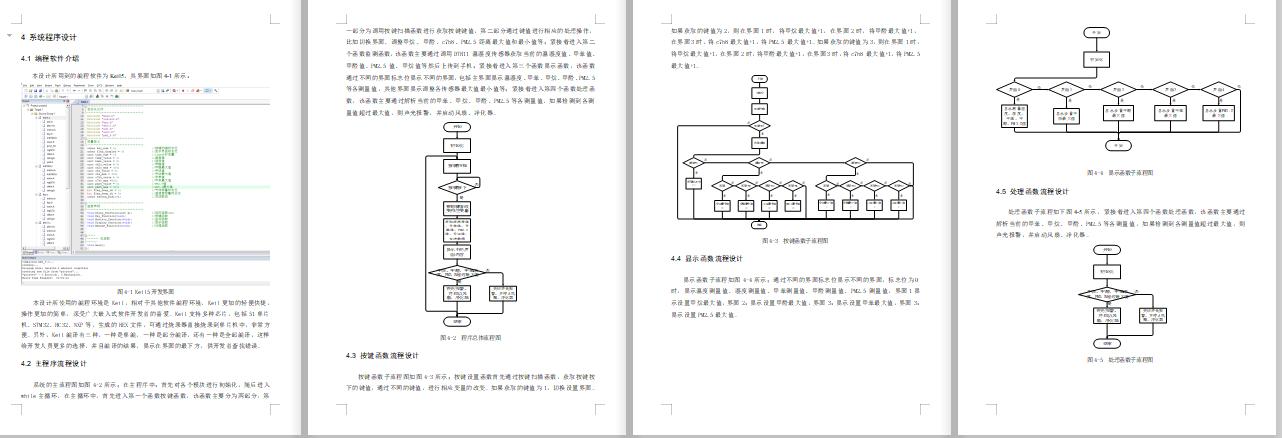

软件设计流程：

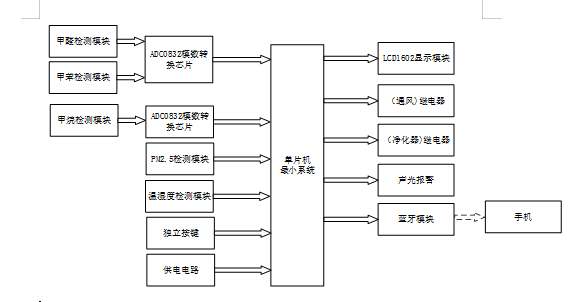

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起空气质量检测的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由七部分组成，第一部分是甲醛传感器模块，通过该模块可检测当前的甲醛浓度值；第二部分是甲苯检测模块，通过该模块可以检测当前的甲苯浓度；第三部分是甲烷检测模块，通过该模块可以检测甲烷值；第四部分是PM2.5检测模块，通过该模块可以检测当前环境的PM2.5值，第五部分是温湿度检测模块，通过该模块可以检测环境中的温湿度值；第六部分是独立按键，通过独立按键切换界面、设置甲烷、甲醛甲苯的最大值等；第七部分是供电电路，给整个系统进行供电。输出由五部分组成，第一部分是LCD1602显示模块,通过该模块可以显示当前温度值甲醛、甲苯、甲烷浓度值等；第二部分是通风继电器，第三部分是净化器。第四部分是声光报警模块检测到当前检测的甲烷、甲醛、甲苯浓度、PM2.5超过最大值控制通风继电器、净化器、声光报警进行工作；第五部分是蓝牙模块和手机组成，将检测的数据实时传输到手机端。

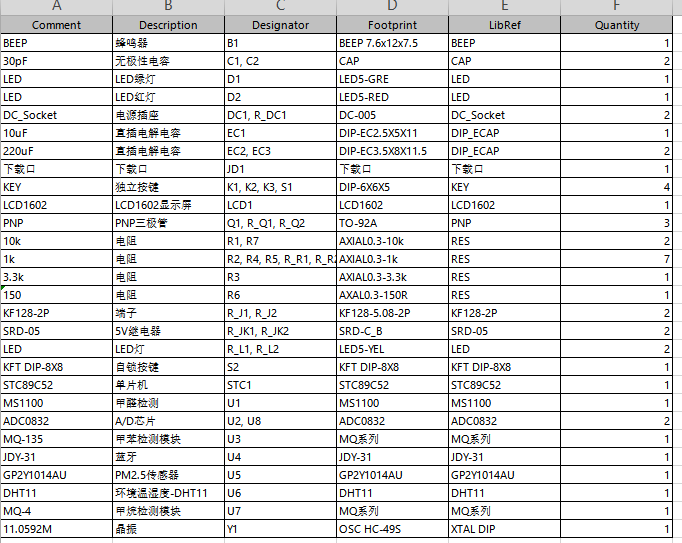

硬件清单：
