项目编号:mcuclub-515
实物链接:点击跳转
开题报告:点击跳转
设计简介:
项目名:基于单片机的公交报站的设计
单片机:STM32F103C8T6
功能简介:
1、通过DS18B20测得公交车内温度
2、通过STM32内部的RTC获取当前时间
3、通过TTS语音播报模块播报不同的站点信息
4、通过按键可以修改时间、播报站台等
5、通过OLED显示时间、温度、站台信息
6、通过两个LED代表上下行指示
资料预览
实物图:
总体实物资料:

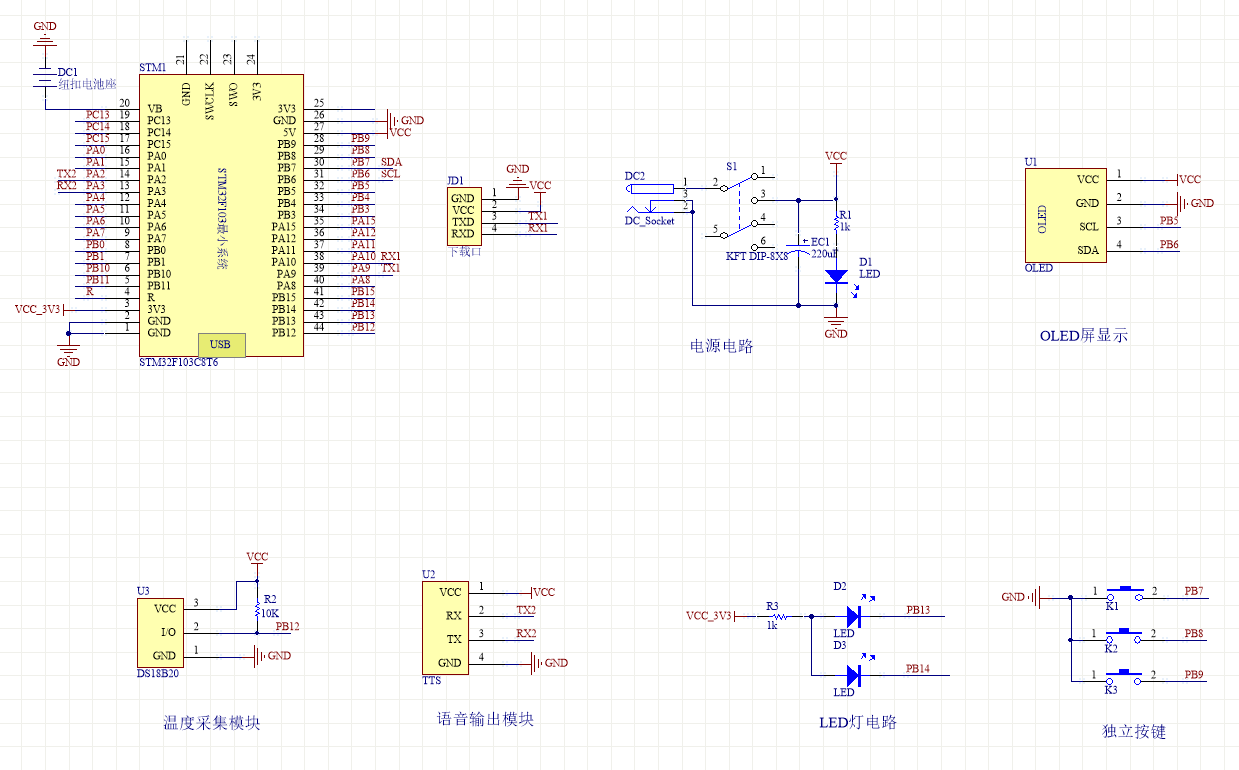

原理图:
PCB:

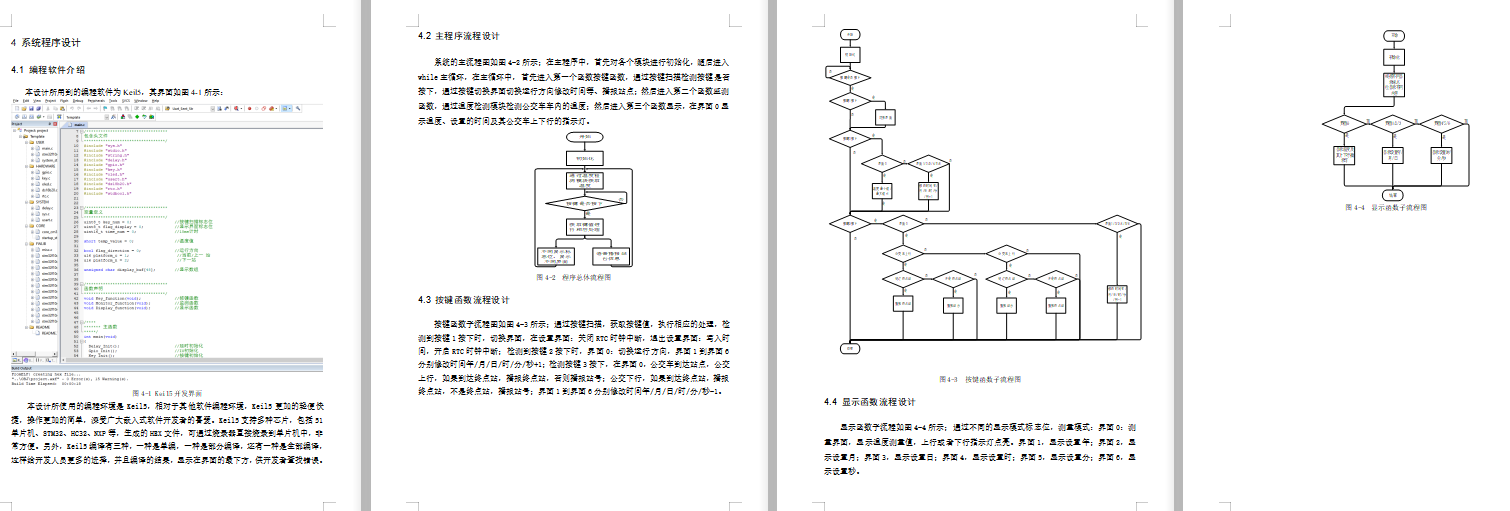

软件设计流程:
系统框图:
本设计以STM32单片机为核心控制器,加上其他的模块一起组成公交车报站的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由三部分组成,第一部分是温度采集模块,通过该模块可以获取当前公交车内的温度;第二部分是按键模块,通过该模块切换界面、设置时间、播报站台等;第三部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分时OLED显示模块,显示温度及其时间及其站台等;第二部分是语音输出模块,公交车到站之后进行语音报告提醒乘客下车;第三部分是指示灯模块,指示上下行指示灯,系统框图如图3.1所示。

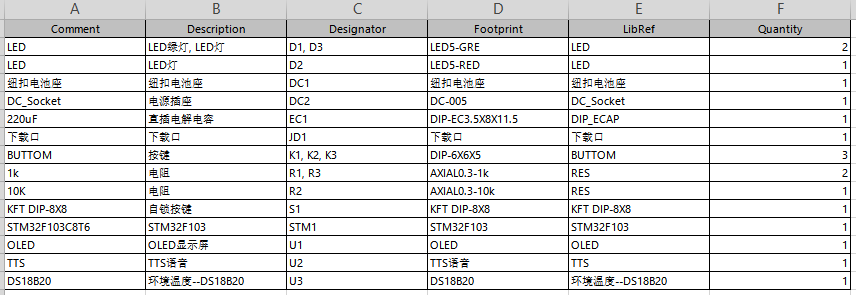

硬件清单:
