项目编号:mcuclub-557
实物链接:点击跳转
仿真链接:点击跳转
开题报告:点击跳转
设计简介:
项目名:基于单片机的远程血压监测的设计
单片机:STC89C52
功能简介:
1、通过血压监测模块监测血压,获取完时,通过蜂鸣器报警提醒(报警1s)
2、通过按键设置血压最大最小值,当测量值不在设置值之间,则蜂鸣器报警(报警5s)
3、通过LCD1602显示数据
4、通过zigbee将数据发送到电脑端
资料预览
实物图:
总体实物资料:

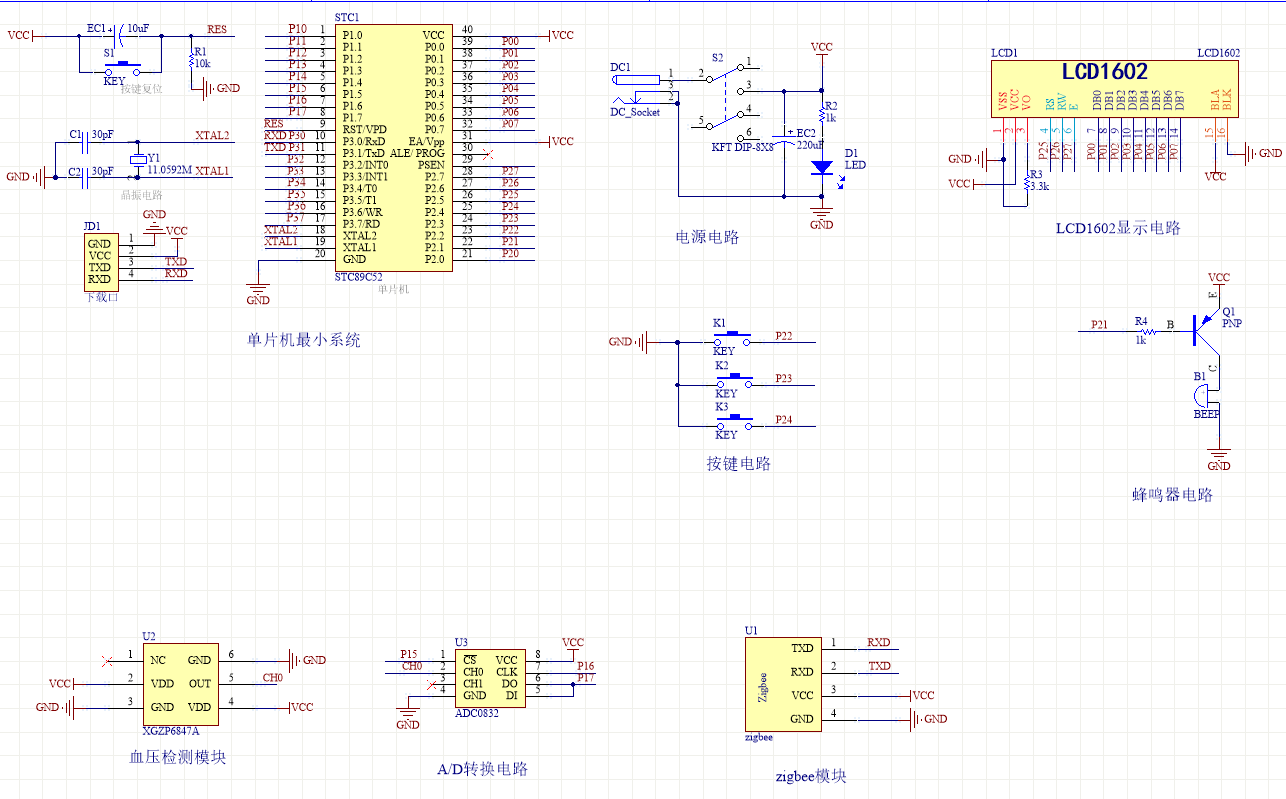

原理图:

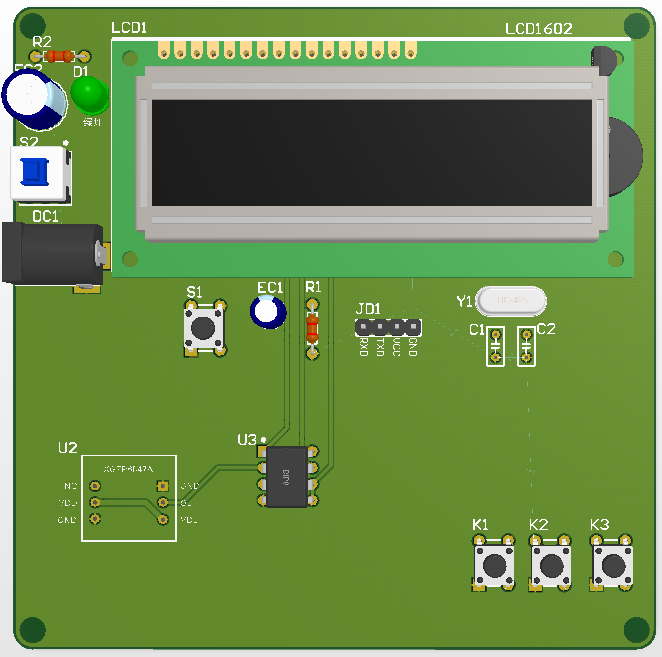

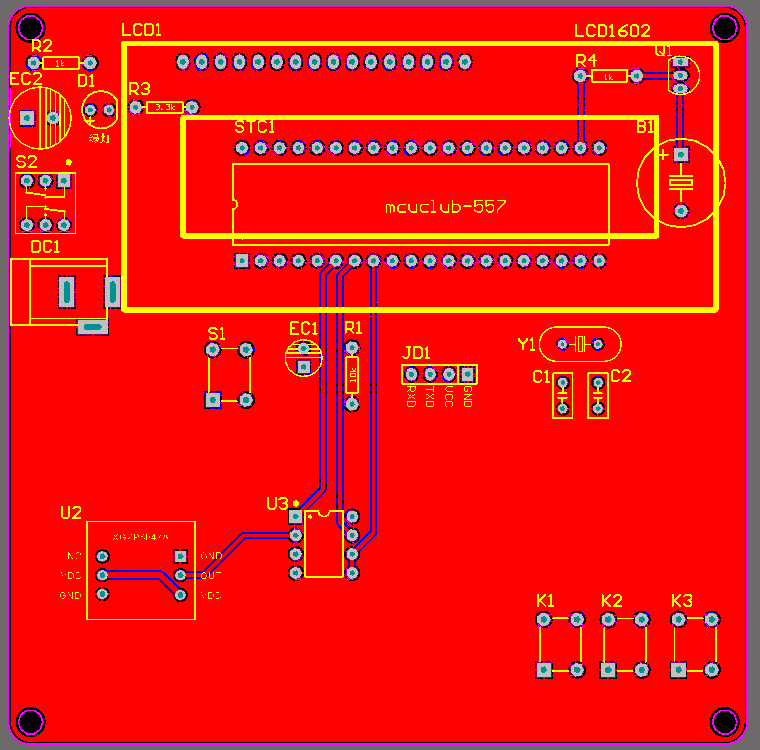

PCB:

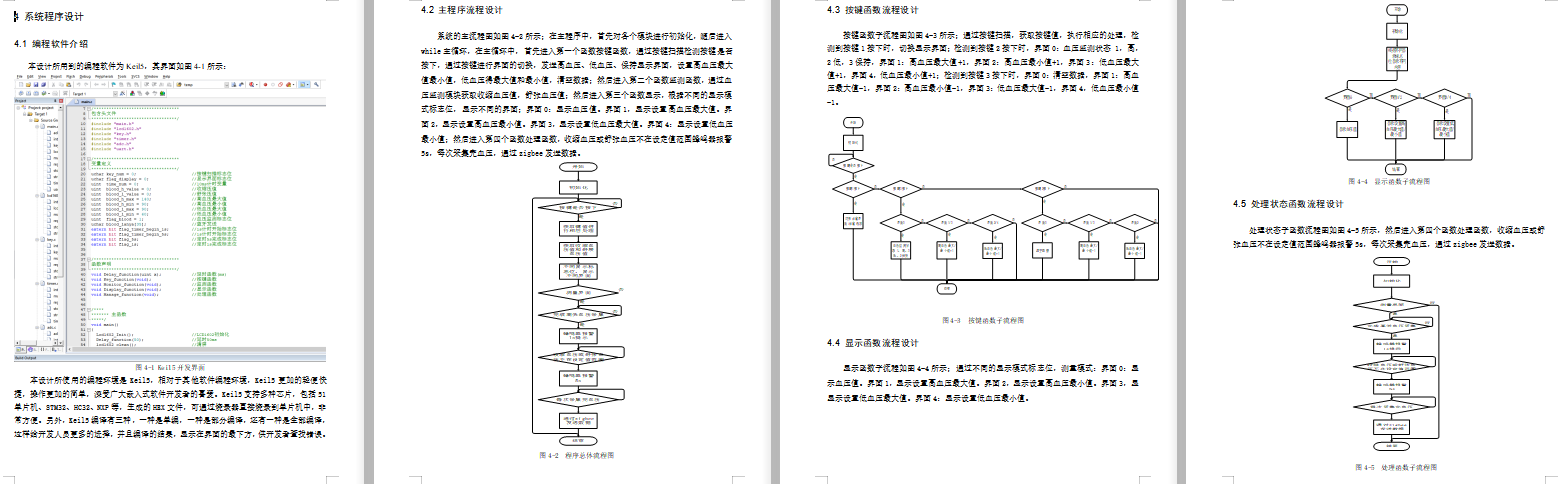

软件设计流程:

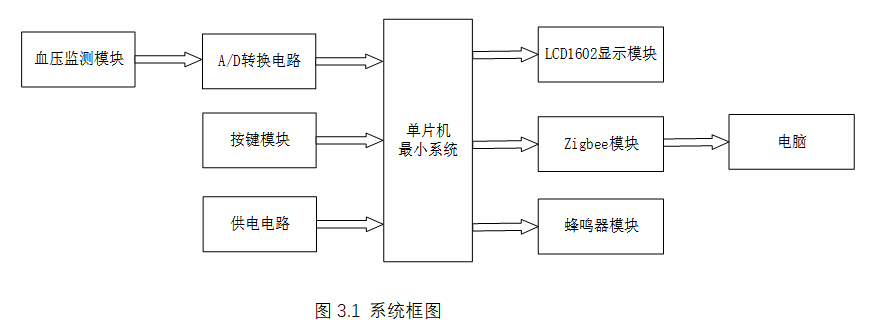

系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成远程血压监测的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由三部分组成,第一部分是超声波血压监测模块和A/D转换电路构成的模块,通过该模块可以检测当前的血压值;第二部分是按键模块,通过该模块切换界面、设置血压的参数等;第三部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分时LCD1602显示模块,显示监测的血压和设置的血压值;第二部分是Zigbee检测和电脑组成的模块,将检测的血压传输到电脑上;第四部分是声光报警模块,采集完血压或者检测的收缩血压或者舒展血压不在设置的范围内进行声光报警提醒,系统框图如图3.1所示。
硬件清单:
