项目编号:mcuclub-600

实物链接:点击跳转

开题报告:点击跳转

设计简介:

项目名:基于单片机的辅助酒酿设备的设计
单片机:STM32F103C8T6
功能简介:
1、通过DS18B20检测温度值,当温度超过上下限值,进行声光报警,并蓝牙发送“温度异常”
2、通过BMP180检测大气压,当气压超过上限值,进行声光报警,自动打开继电器,并蓝牙发送“气压异常”
3、通过MQ-3检测酒精浓度,当酒精浓度超过上限值,进行声光报警,并蓝牙发送“酒精泄露”
4、通过蓝牙将数据发送到手机APP上,手机APP可远程控制继电器打开
5、通过按键设置各阈值
6、通过OLED显示“辅助酒酿设备”及数据

资料预览

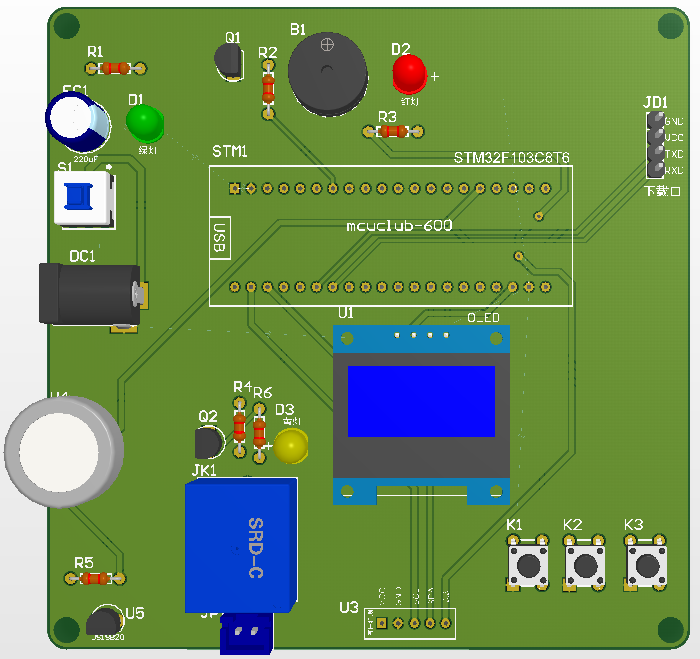

实物图:

总体实物资料:

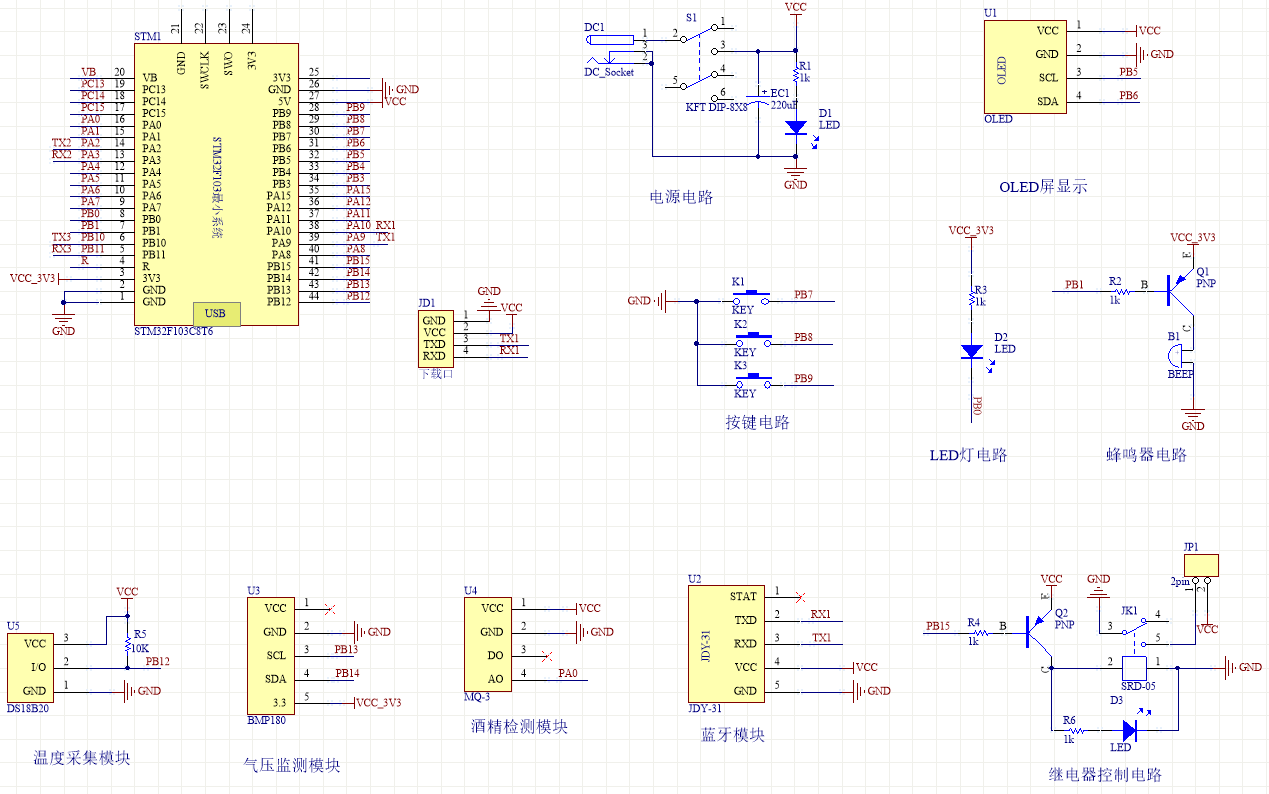

原理图:

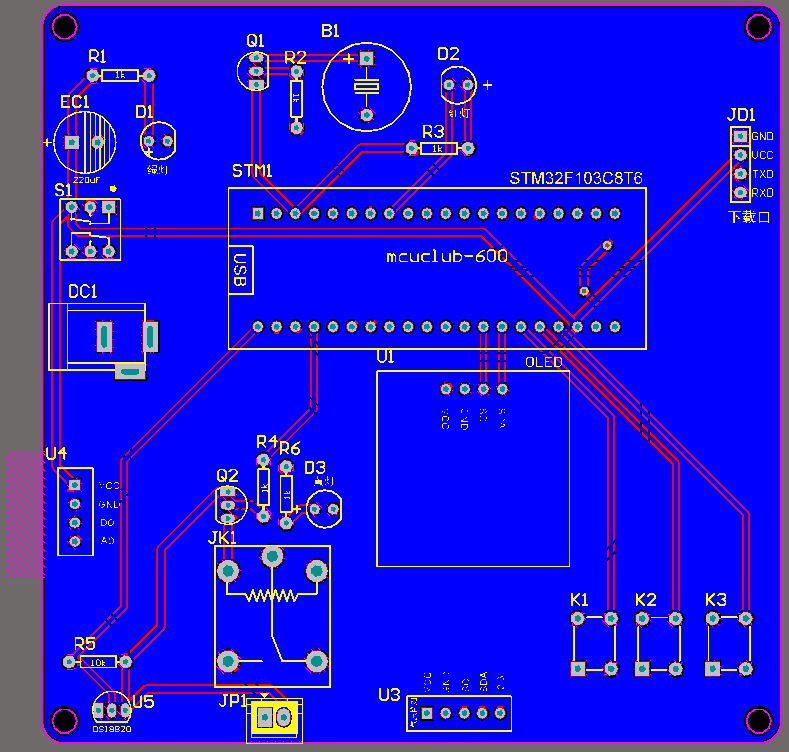

PCB:

软件设计流程:

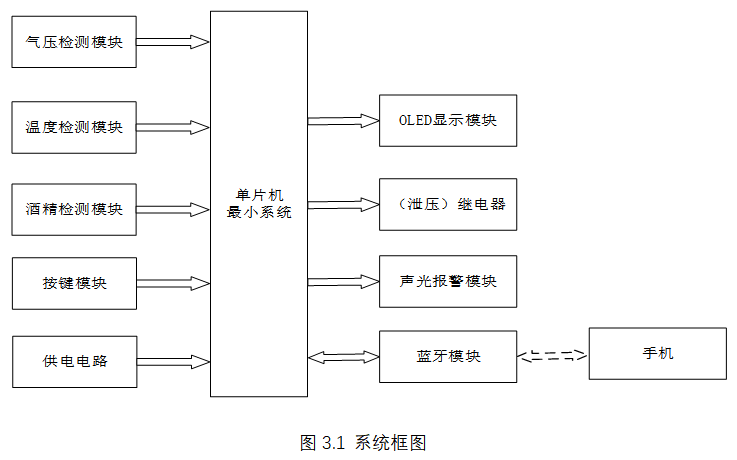

系统框图:



本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成复制酒酿的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由五部分组成,第一部分是气压检测模块,通过该模块可以获取当前酒罐中的气压;第二部分是温度检测模块,通过该模块可以获取酒馆中的温度;第三部分是酒精检测模块,通过该模块可以获取酒精的纯度;第四部分是按键模块,通过该模块切换界面、设置气压、酒精、温度的最大值等;第五部分是供电模块,通过该模块可给整个系统进行供电。输出由四部分组成,第一部分时OLED显示模块,显示检测的温度、气压、酒精浓度及其设置值等等;第二部分是泄压继电器,当检测到气体大于设置的最大值,或者接收到手机发送的指令A,控制泄压继电器工作;第三部分是声光报警模块,检测温度、气压、酒精浓度异常时,进行蜂鸣器报警提醒;第四部分是蓝牙模块,当检测异常时发送短信到手机或者手机下方指令到单片机控制泄压继电器的工作,系统框图如图3.1所示。

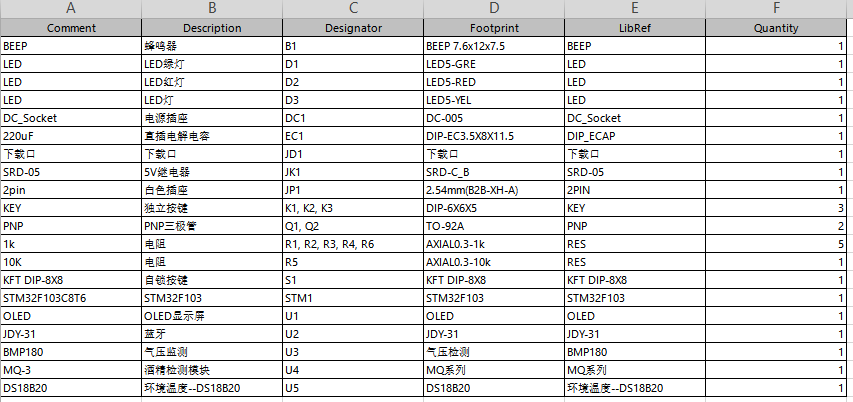

硬件清单:
