项目编号：mcuclub-609
实物链接：点击跳转
仿真链接：点击跳转
开题报告：点击跳转
设计简介：
项目名：基于单片机的保鲜库环境控制
的设计
单片机：STC89C52
功能简介：
1、通过DHT11检测温湿度，当温湿度超过设置的上下限，则声光报警，并可进行相应的加热制冷加湿除湿
2、通过SGP30测量CO2浓度，当CO2浓度大于设置最大值，则声光报警，并进行风扇通风
3、通过按键可设置温湿度上下限值、CO2最大值
4、通过LCD1602显示测量数据
5、通过蓝牙可远程将获取数据发送到手机APP上显示，手机APP还可以远距离控制加热制冷加湿除湿、风扇通风
资料预览

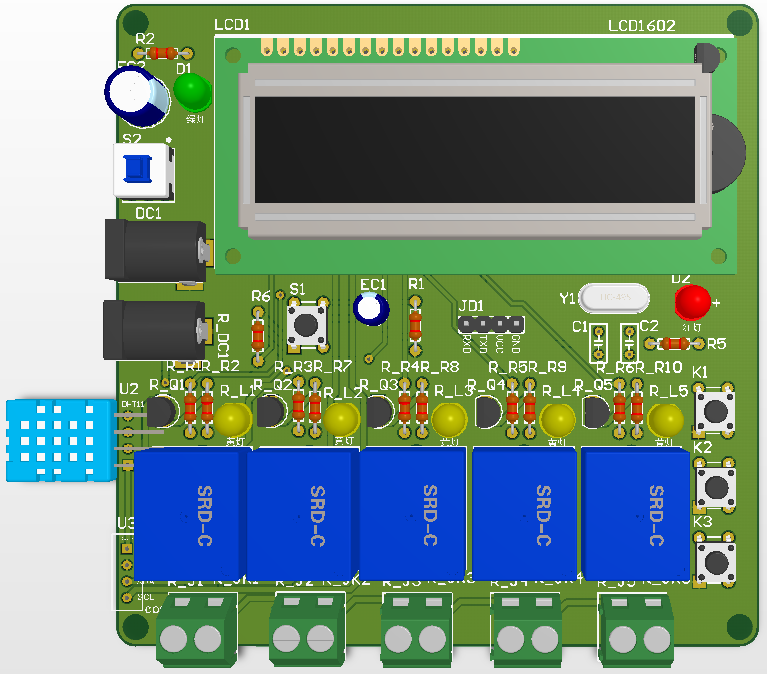

实物图：
总体实物资料：
原理图：

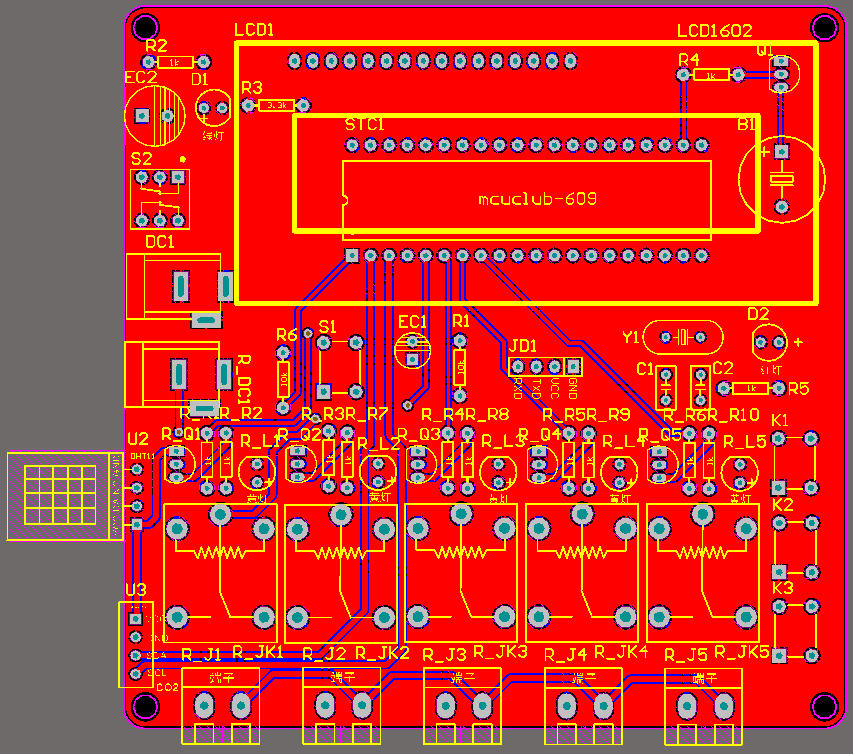

PCB：

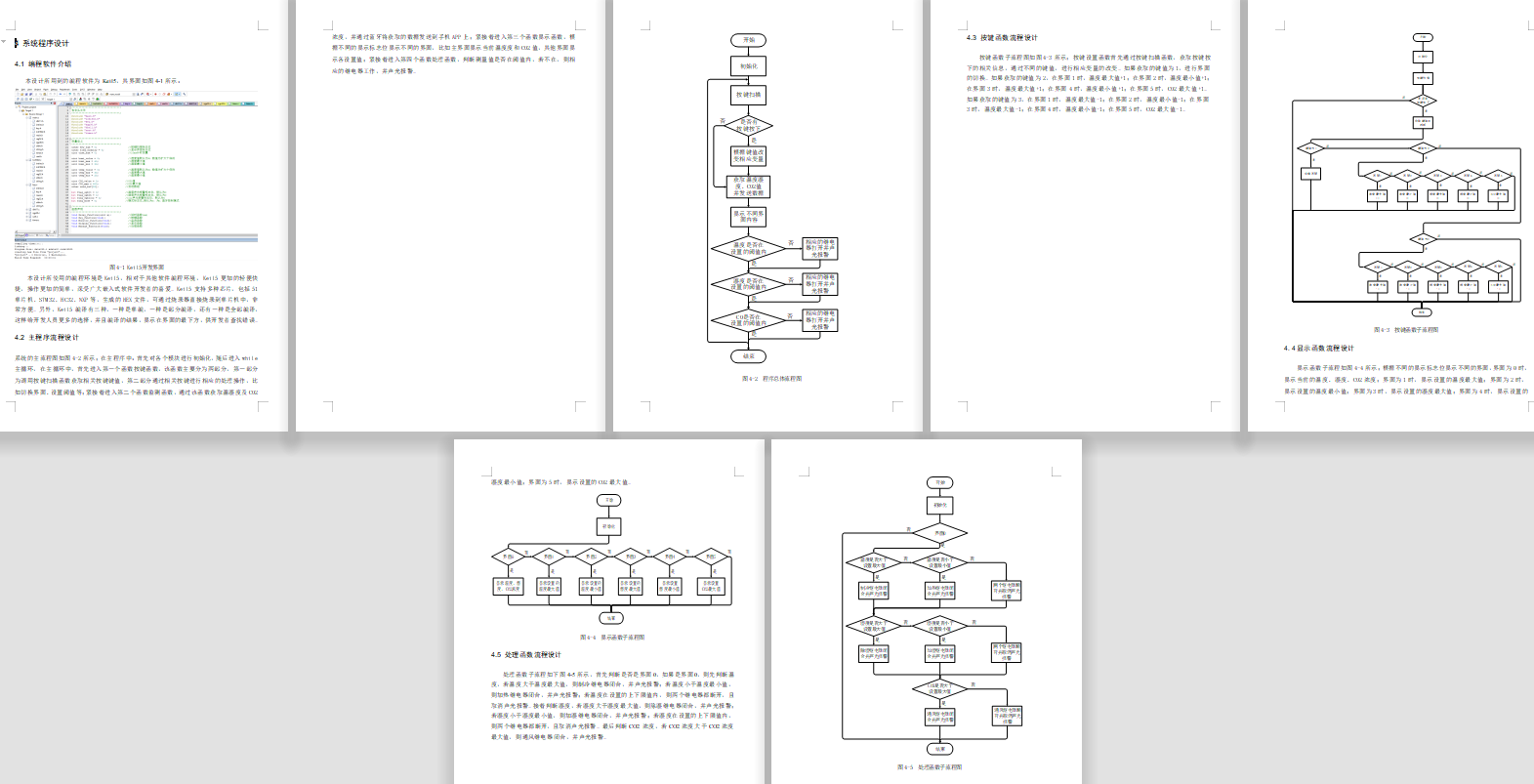

软件设计流程：

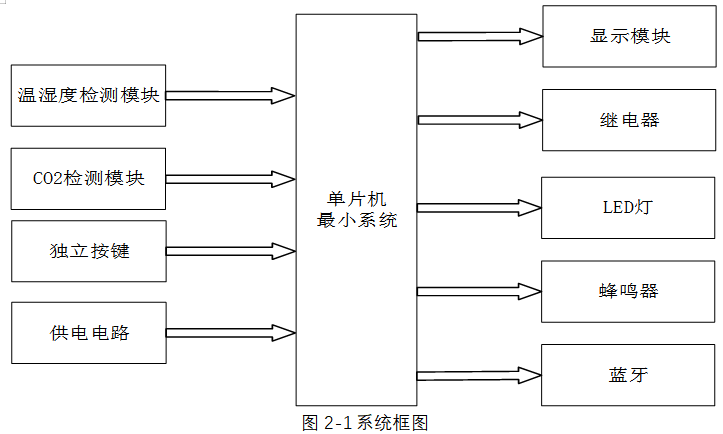

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成基于单片机的保鲜库环境控制的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是DHT11温湿度度检测模块，通过该模块检测当前温湿度；第二部分是SGP30二氧化碳检测模块，通过该模块检测当前二氧化碳浓度；第三部分是独立按键，通过三个独立按键进行切换界面、设置各阈值；第四部分是供电电路，给整个系统进行供电。输出由五部分组成，第一部分是LCD1602显示模块, 在主界面时显示当前温湿度、二氧化碳浓度等；第二部分是继电器，当温湿度异常或二氧化碳浓度异常，则启动相应的继电器进行处理；第三部分是LED灯，第四部分是蜂鸣器，当温湿度或二氧化碳浓度异常时，进行声光报警；第五部分是蓝牙模块，通过该模块可将获取的数据远超发送到手机APP上。

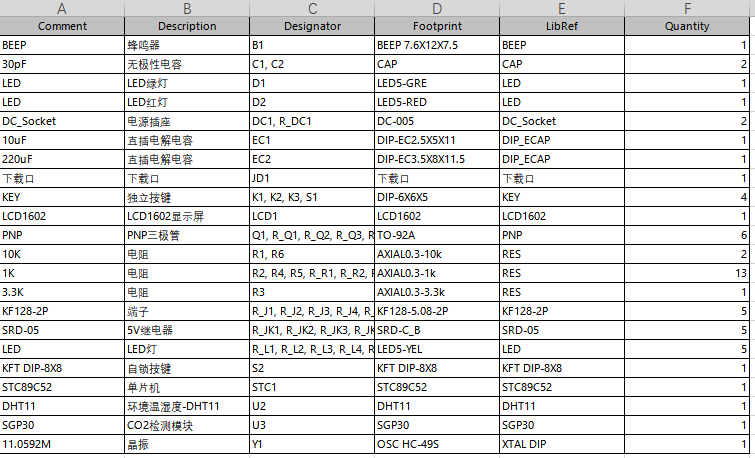

硬件清单：
