项目编号:mcuclub-618
实物链接:点击跳转
开题报告:点击跳转
设计简介:
项目名:基于单片机的衣柜除湿消毒的设计
单片机:STM32F103C8T6
功能简介:
1、通过DHT11检测衣柜内温湿度,当温度大于设置最大值(初始30℃),进行降温;
当湿度大于设置最大值(初始50%),进行风扇通风除湿;
2、通过内部RTC获取当前时间,并能定时进行衣柜内紫外线消毒(初始00:00 – 00:30);
3、通过按键修改时间、设置消毒灯打开和关闭时间、设置温湿度阈值
4、通过OLED显示时间、温湿度值
资料预览
实物图:
总体实物资料:
原理图:

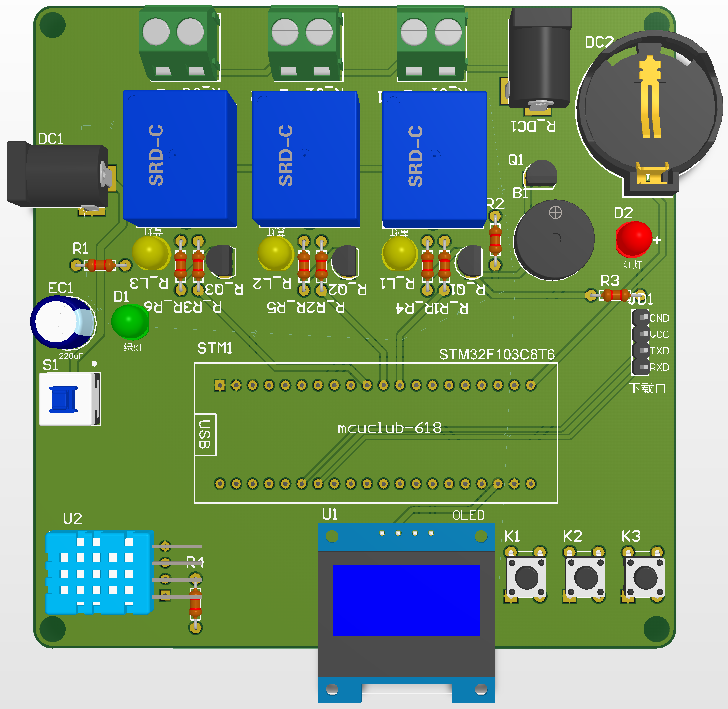

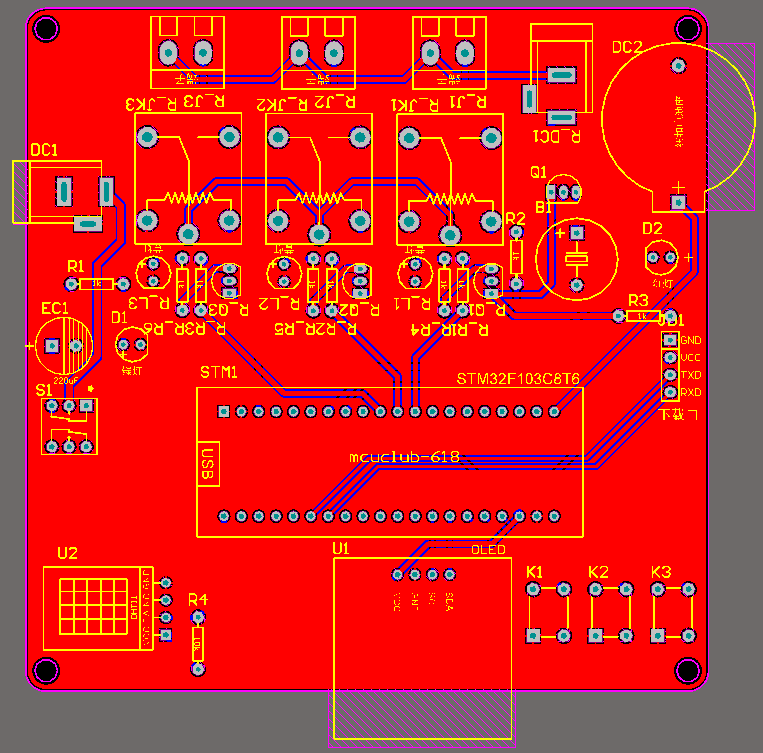

PCB:

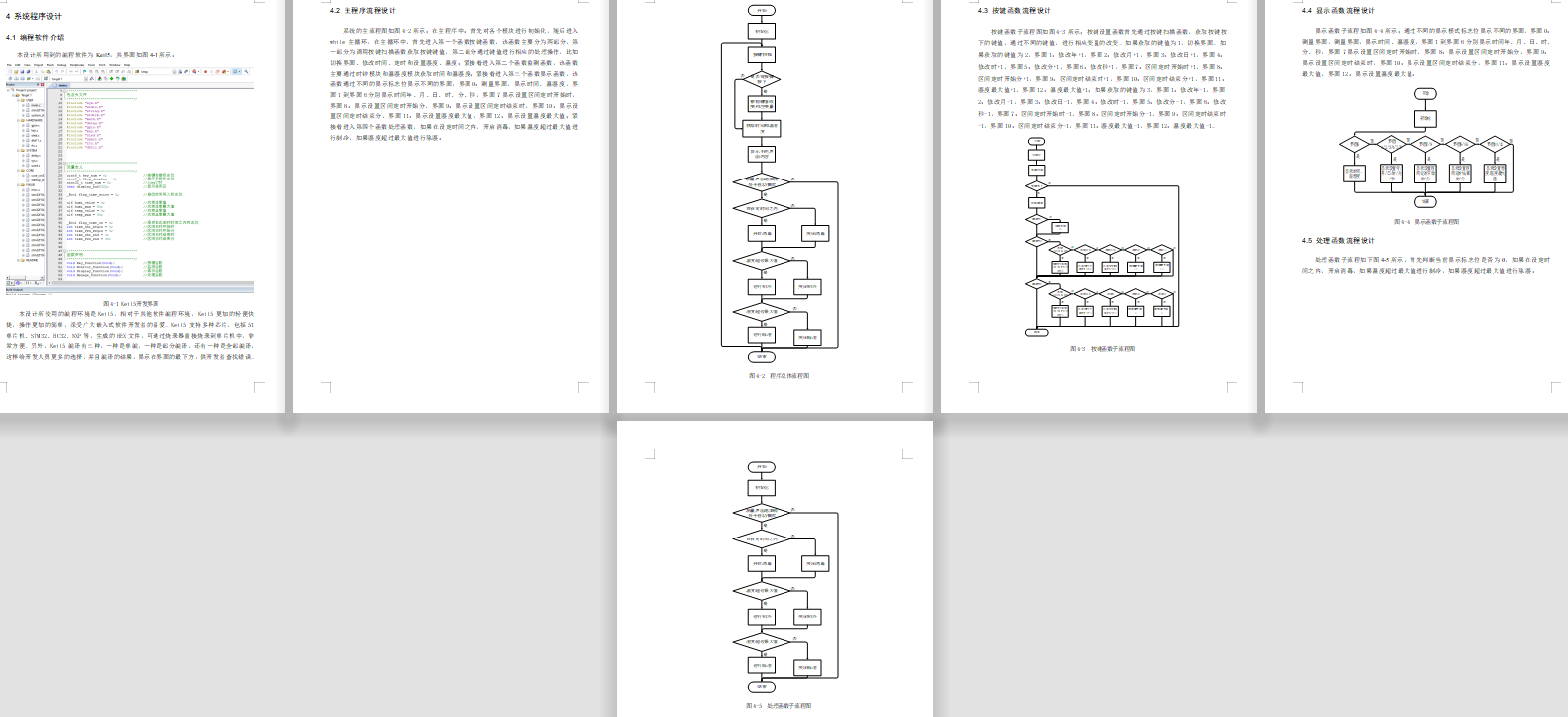

软件设计流程:

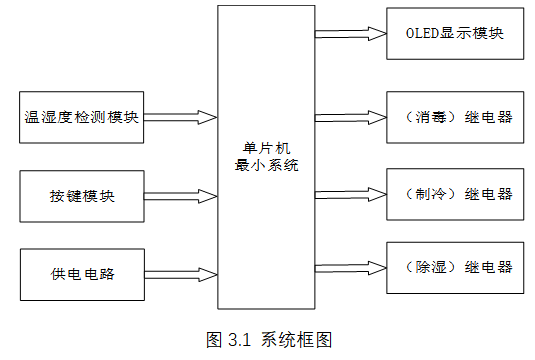

系统框图:
本设计以STM32单片机为核心控制器,加上其他的模块一起组成衣柜除湿消毒的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由三部分组成,第一部分是温湿度检测模块,通过该模块可以检测衣柜内的温湿度;第二部分是按键模块,通过该模块设置时间及其定时时间和温度;第三部分是供电模块,通过该模块可给整个系统进行供电。输出由六部分组成,第一部分时OLED显示模块,显示检测的时间和检测的温度等;第二部分是消毒继电器当定时消毒时间到进行消毒;第三部分是制冷继电器,当检测到温度大于设置的最大值,进行制冷处理;第四部分时除湿继电器,当检测到湿度大于设置的最大值进行除湿;系统框图如图3.1所示。

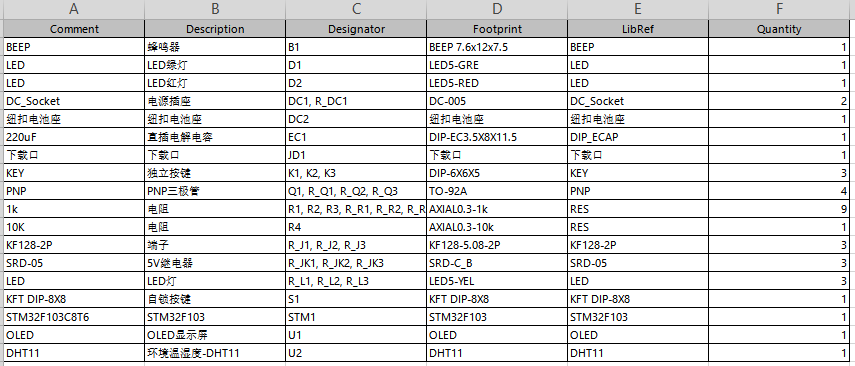

硬件清单:
