项目编号:mcuclub-541
实物链接:点击跳转
仿真链接:点击跳转
设计简介:
项目名:基于单片机的粉尘浓度检测仪设计
单片机:STC12C5A60S2
功能简介:
1、要求实现测量pm2.5的浓度
2、要求实现测量甲苯的浓度
3、要求实现测量甲醛的浓度
4、当所有检测物质浓度均处于正常值时三灯均亮绿灯
5、当某一检测物质浓度超过设定值的一半时,该物质对应的对灯变为黄色,当某一检测物质浓度值达到设定的临界值时蜂鸣器发出警报且该物质对应的灯变红,发送警报的同时通过gsm短信模块向用户发送短信
6、警报响起时启动风扇和雾化器来降低物质浓度
7、当浓度回归临界值内时,风扇和雾化器停止作业,警报结束,灯的颜色变为绿或者
黄
资料预览

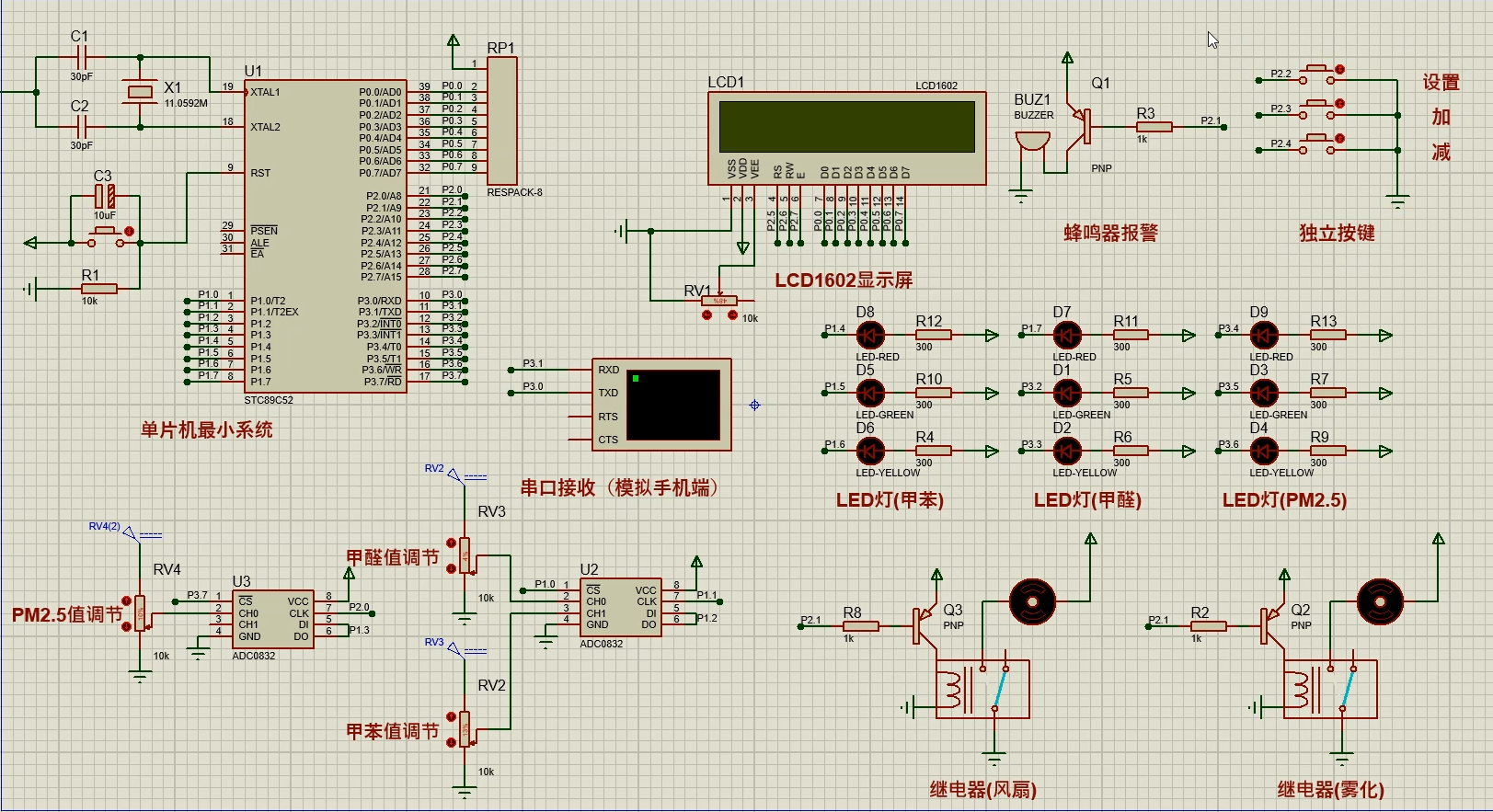

仿真图:

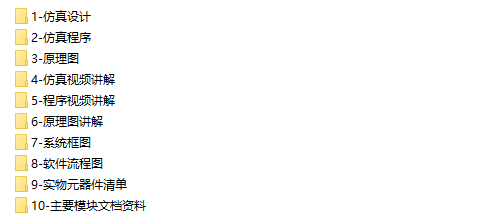

总体仿真资料:

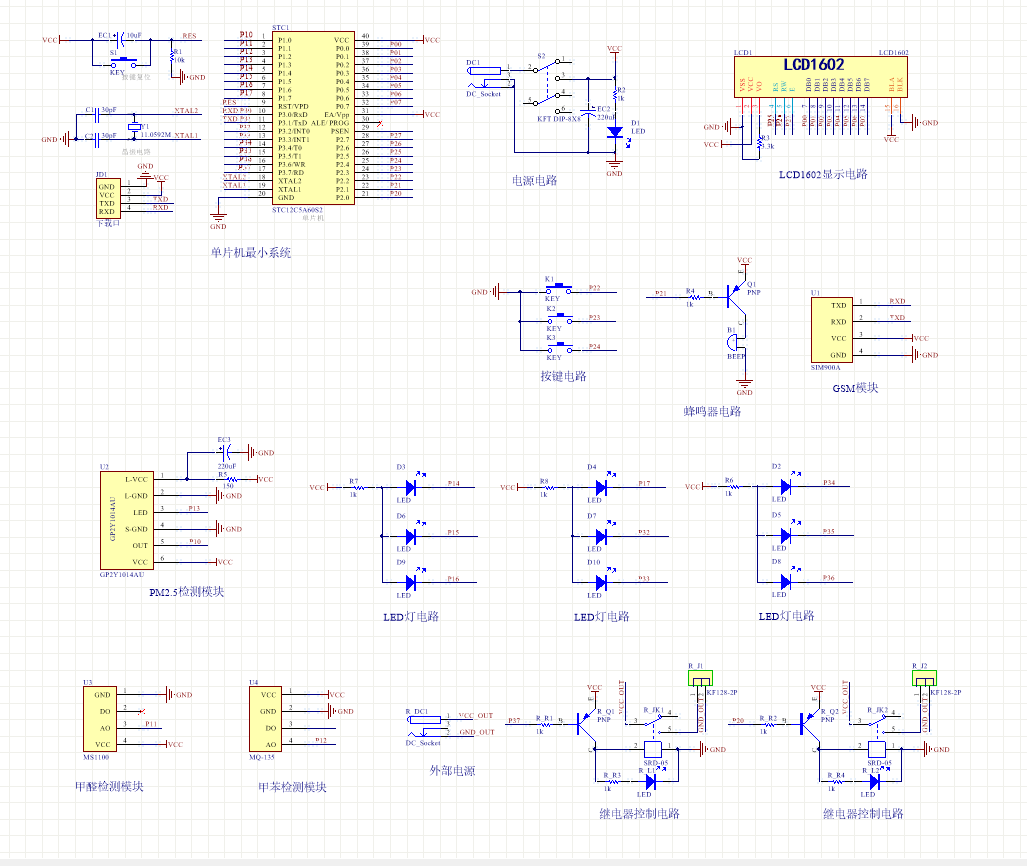

原理图:

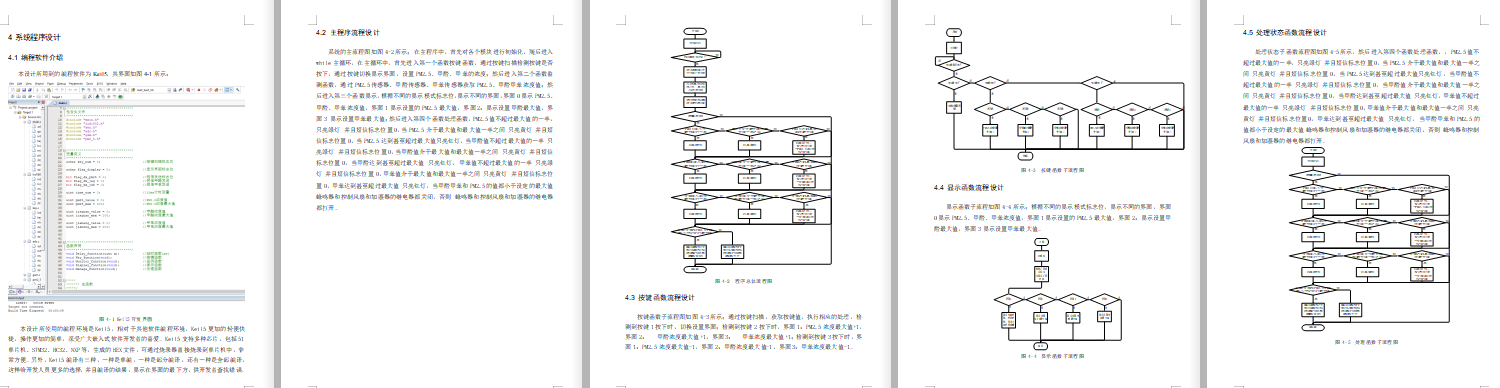

软件设计流程:

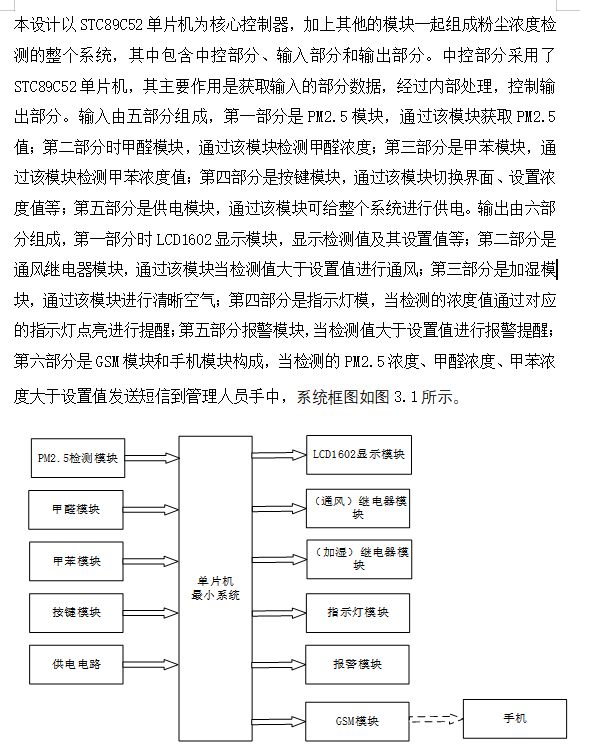

系统框图:

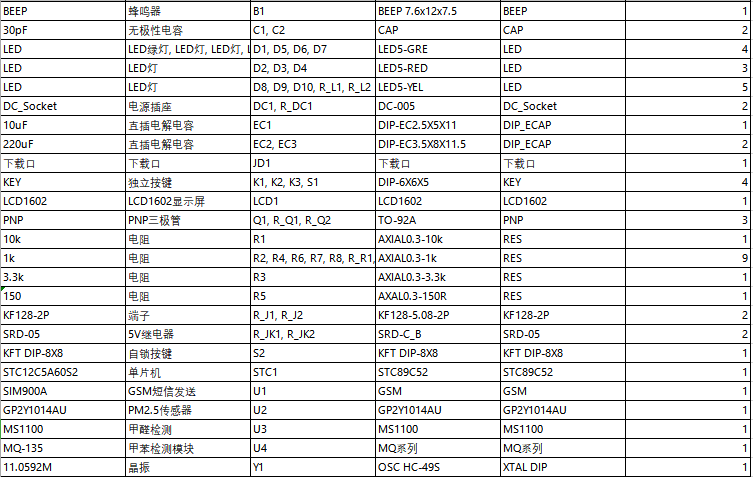

硬件清单:
