项目编号：mcuclub-561
实物链接：点击跳转
仿真链接：点击跳转
设计简介：
项目名：基于单片机的超市收银机的设计
单片机：STC12C5A60S2
功能简介：
1、通过扫码枪可扫描条形码，进行商品的购买
2、通过按键可手动录入条形码码号，进行商品的购买
3、通过按键可进行查看库存
4、通过步进电机模拟开关收银柜
5、通过继电器模拟打印小票
6、可进行现金支付和扫码支付
7、通过LCD12864显示商品名、单价、数量、条形码码号
8、每扫描一次或手动输入一次商品，则通过语音播报商品名。最终结账，则播报购买的商品及总价
资料预览

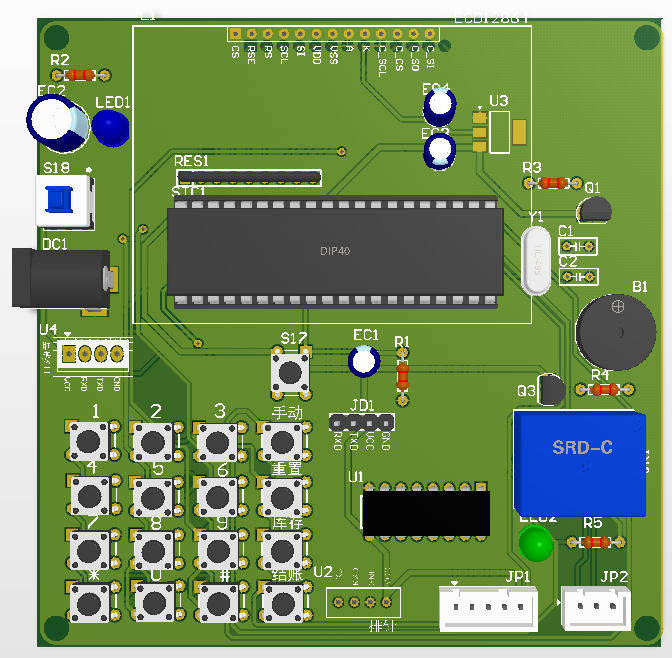

效果图：
总体实物资料：

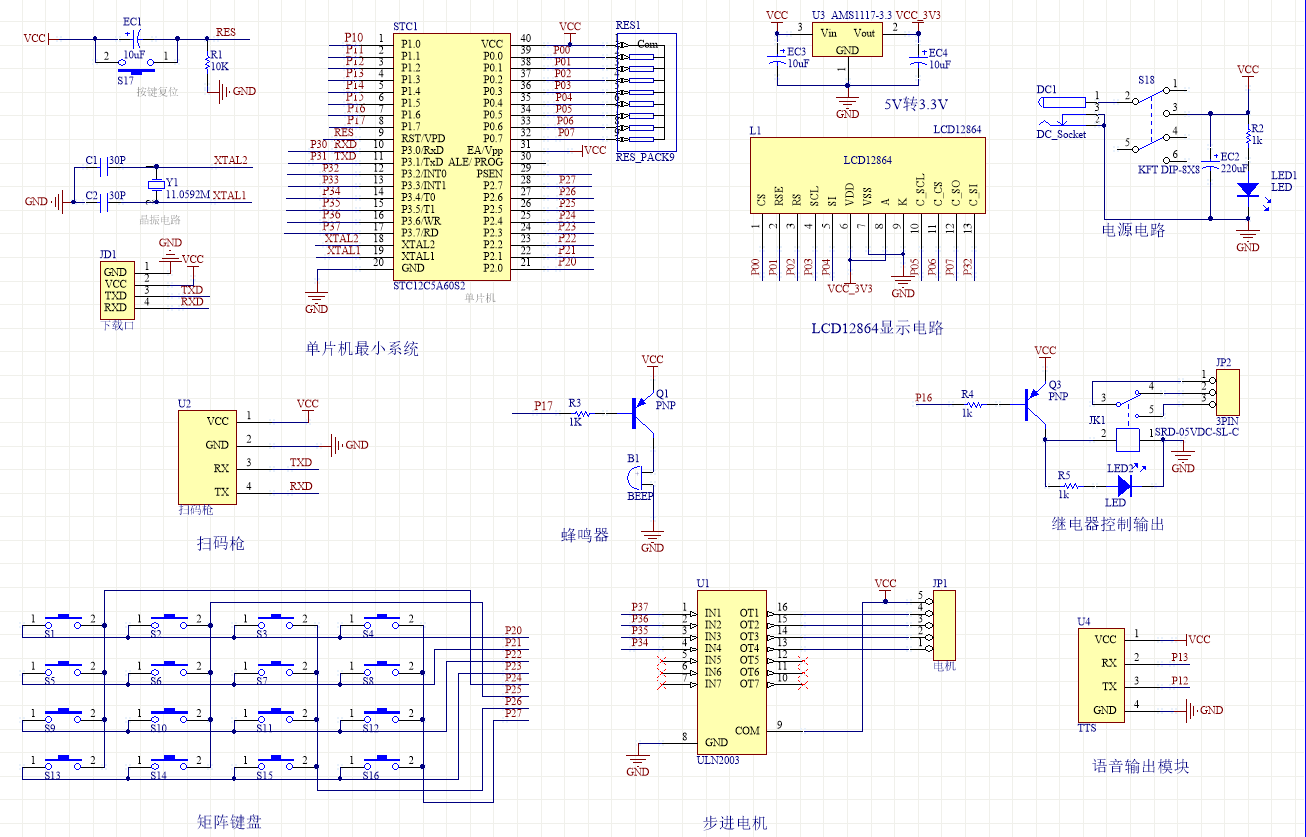

原理图：

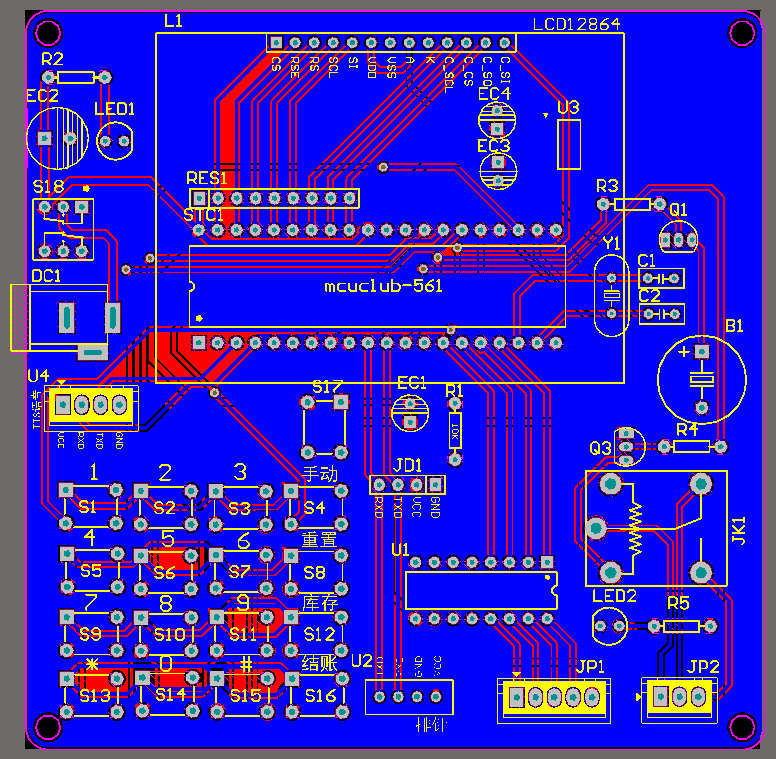

PCB:

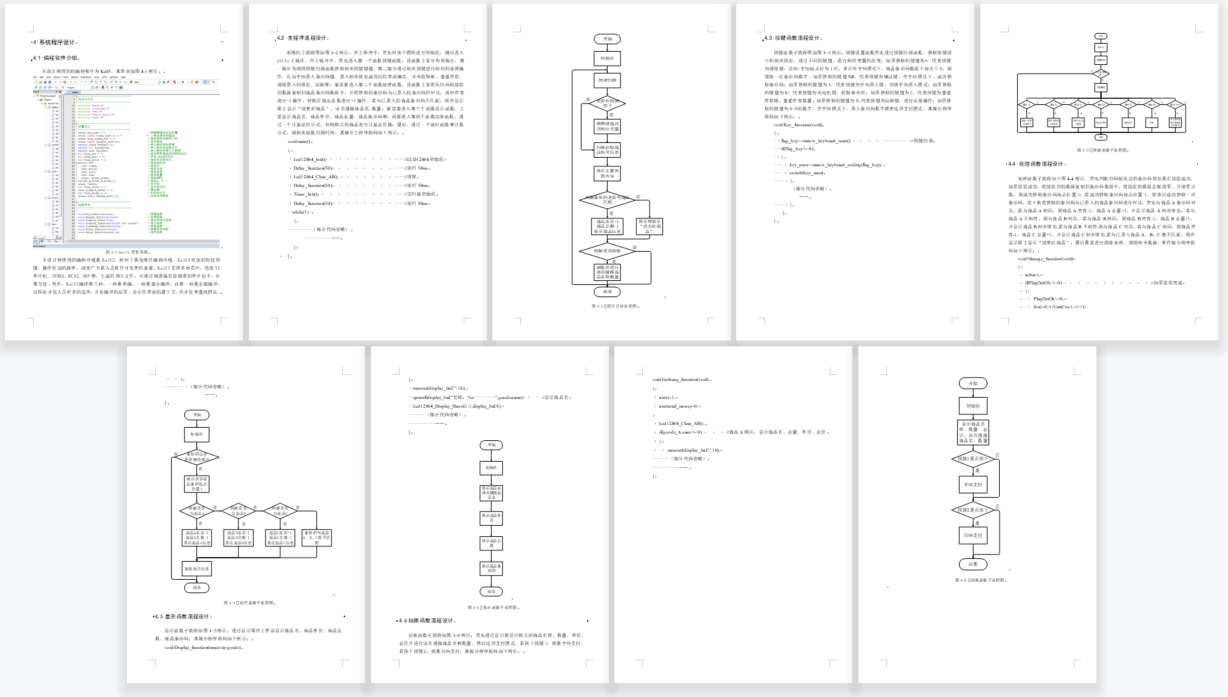

软件设计流程：

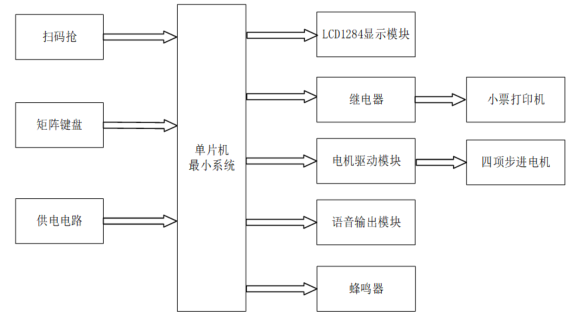

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成超市收银机的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是扫码枪，通过对商品的条形码进行扫描，获取条形码信息录入系统；第二部分是矩阵键盘，通过16个按键进行手动录入条形码信息、确认录入的信息、删除录入错误的信息、开关收银柜、查看库存、确认结账等；第三部分是供电电路，给整个系统进行供电。输出由五部分组成，第一部分是LCD12864显示模块, 通过该模块可以显示扫码获取的商品名、商品价格、商品数量、商品条形码、手动录入的条形码信息、库存剩余量以及结账计算界面等；第二部分是继电器控制小票打印机，当完成结账部分的计算后，LED指示灯亮一秒，小票打印机开始打印小票；第三部分是电机驱动模块控制四项步进电机，模拟开收银柜或关收银柜；第四部分是语音播报模块，播报用户购买的商品名称及其数量；第五部分是蜂鸣器，每按下按键，蜂鸣器会发出提示音。

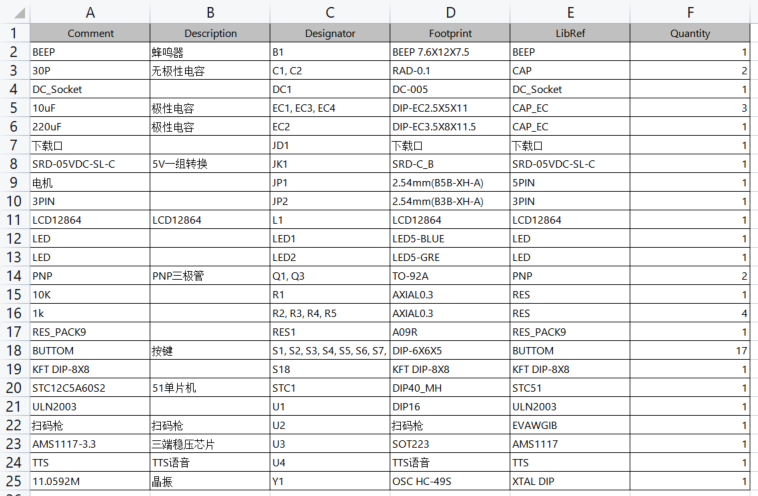

硬件清单：
