项目编号：mcuclub-636
实物链接：点击跳转
仿真链接：点击跳转
设计简介：
项目名：基于单片机的智能家居的设计
资料下载网址：www.mcuclub.cn
项目名：基于单片机的智能家居的设计
单片机：STC12C5A60S2
功能简介：
1、通过按键可控制门、窗户、窗帘、灯的开关
2、通过MQ-5检测煤气，如果触发，则自动打开窗户和窗帘，并通过GSM发送短信“发生煤气泄漏”
3、通过按键模拟按门铃，当按下按键，蜂鸣器响3次，并通过蓝牙将数据“有人拜访”发到手机APP上，手机APP可控制门的开关
4、通过DHT11检测温湿度，并将数据发送到手机APP上
5、手机APP可远程控制门、窗户、窗帘、灯的开关
资料预览

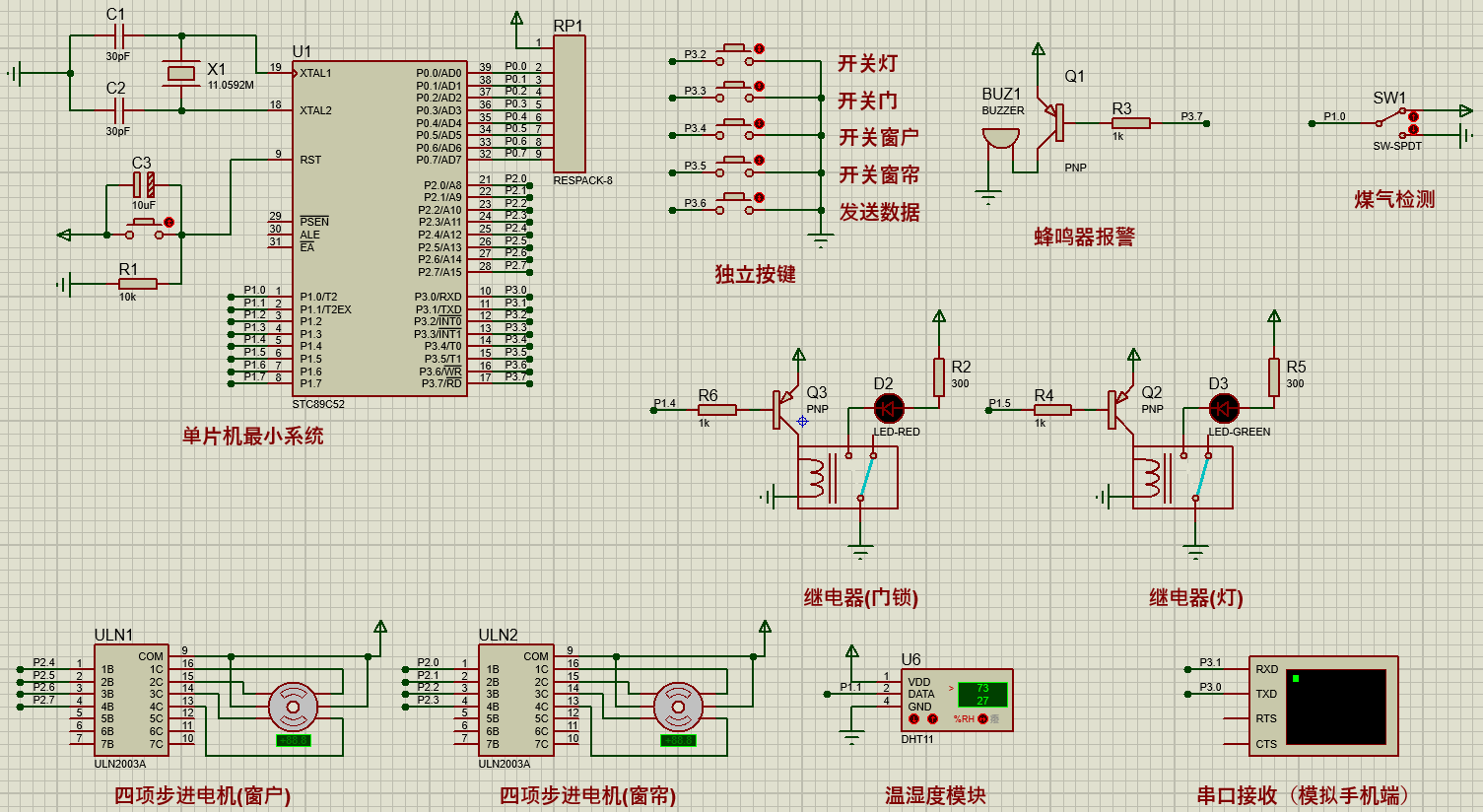

仿真图：
总体仿真资料：

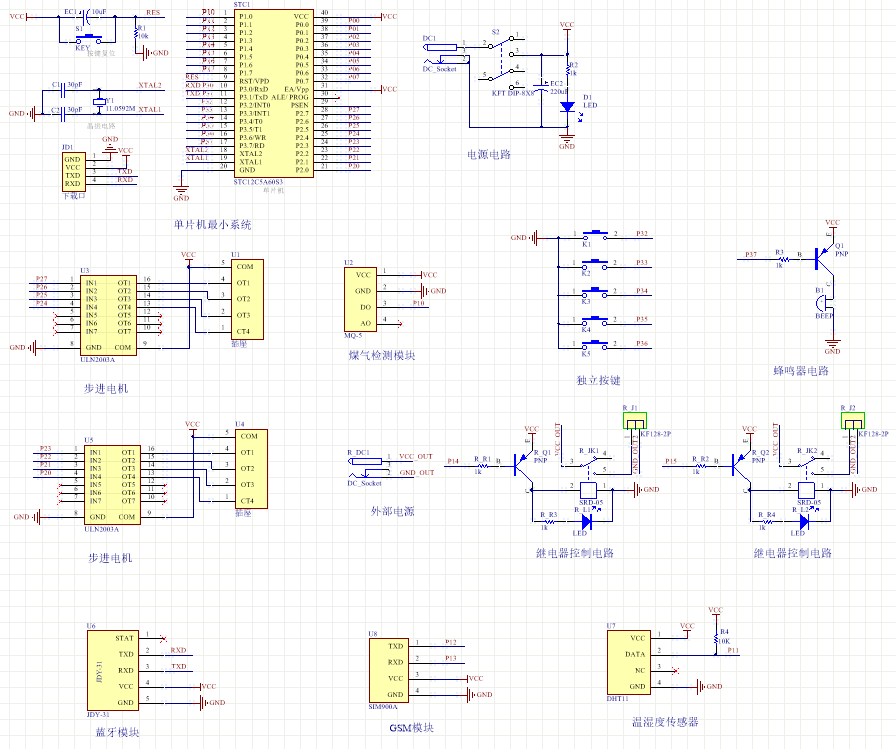

原理图：

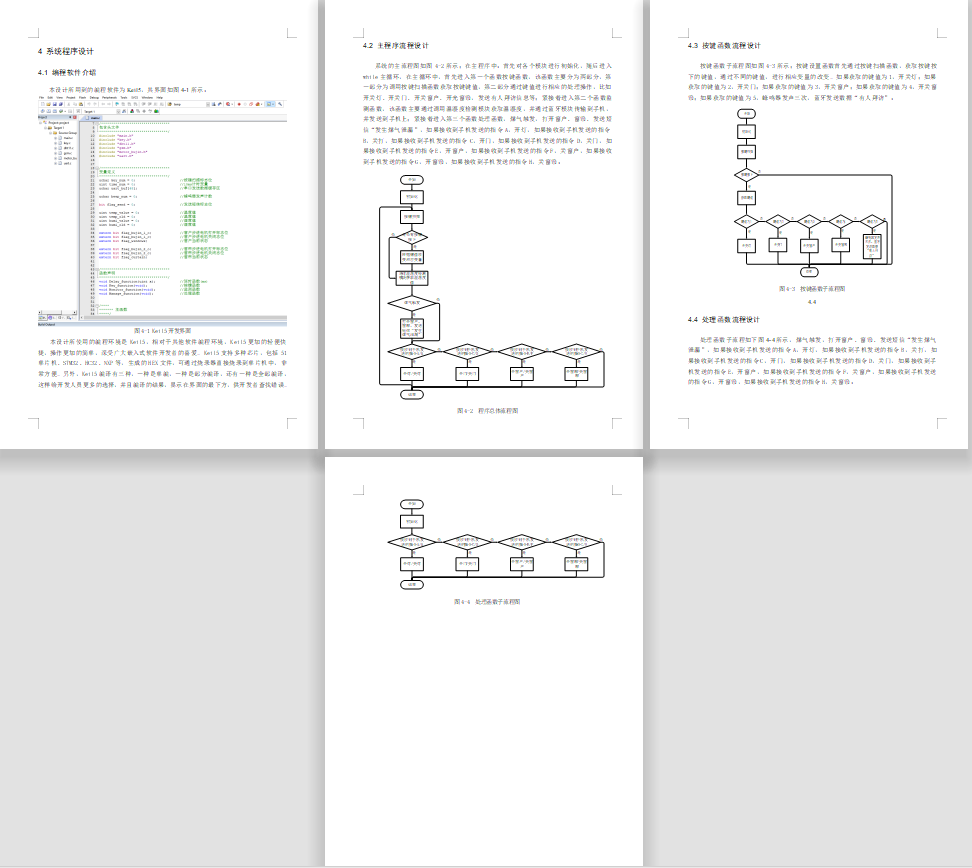

软件设计流程：

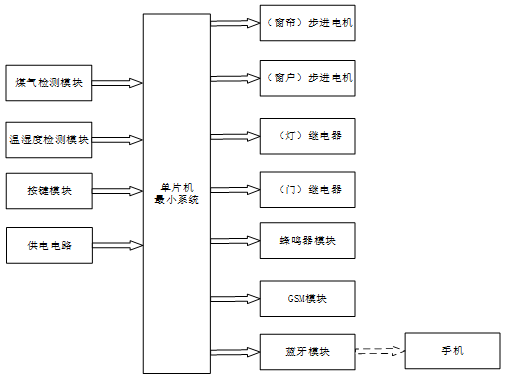

系统框图：
本设计以STC12C5A60S2单片机为核心控制器，加上其他的模块一起组成智能家居的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC12C5A60S2单片机，其主要作用是获取输入的部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是煤气监测模块，通过该模块可以检测当前煤气是否泄漏；第二部分是温湿度检测模块，通过该模块可以检测当前的温湿度值；第三部分是按键模块，通过该模块可以开光门、窗户、窗帘、灯等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由气部分组成，第一部分步及电机控制窗帘；第二部分时步进电机控制窗户的开关；第三部分时继电器控制灯的开关；第四部分是继电器控制门的开关；第五部分是蜂鸣器模块，检测到按键5按下时，进行鸣响；第六部分是GSM模块，检测到按键煤气泄漏是，发送短信到用户手机上；第七部分是蓝牙模块，用户可以通过手机控制开光门、窗户、窗帘、灯，系统框图如图3.1所示。

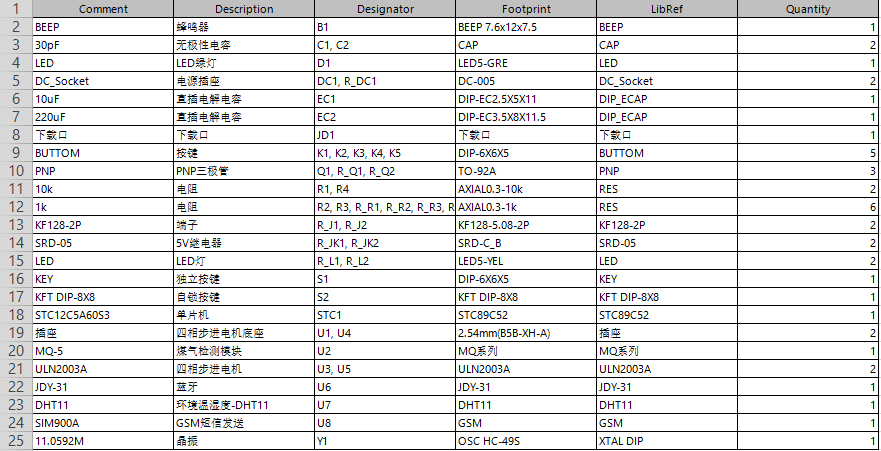

硬件清单：
