项目编号:mcuclub-cl-023
仿真连接:点击跳转
51实物链接:点击跳转
32实物链接:点击跳转
设计简介:
项目名:车内环境监测
单片机类型:STC89C52
具体功能:
1、通过DHT11检测温湿度
2、通过MQ-135检测有害气体浓度
3、通过人体热释电检测是否有人,如果有人,若有害气体浓度大于设置最大值,则声光报警,并自动开启通风系统
4、通过按键设置有害气浓度最大值、手动控制通风
5、通过显示屏显示测量数据
扩展功能:通过蓝牙,将数据发送到手机端,并可远程控制通风
资料预览
实物图:
总体实物资料:

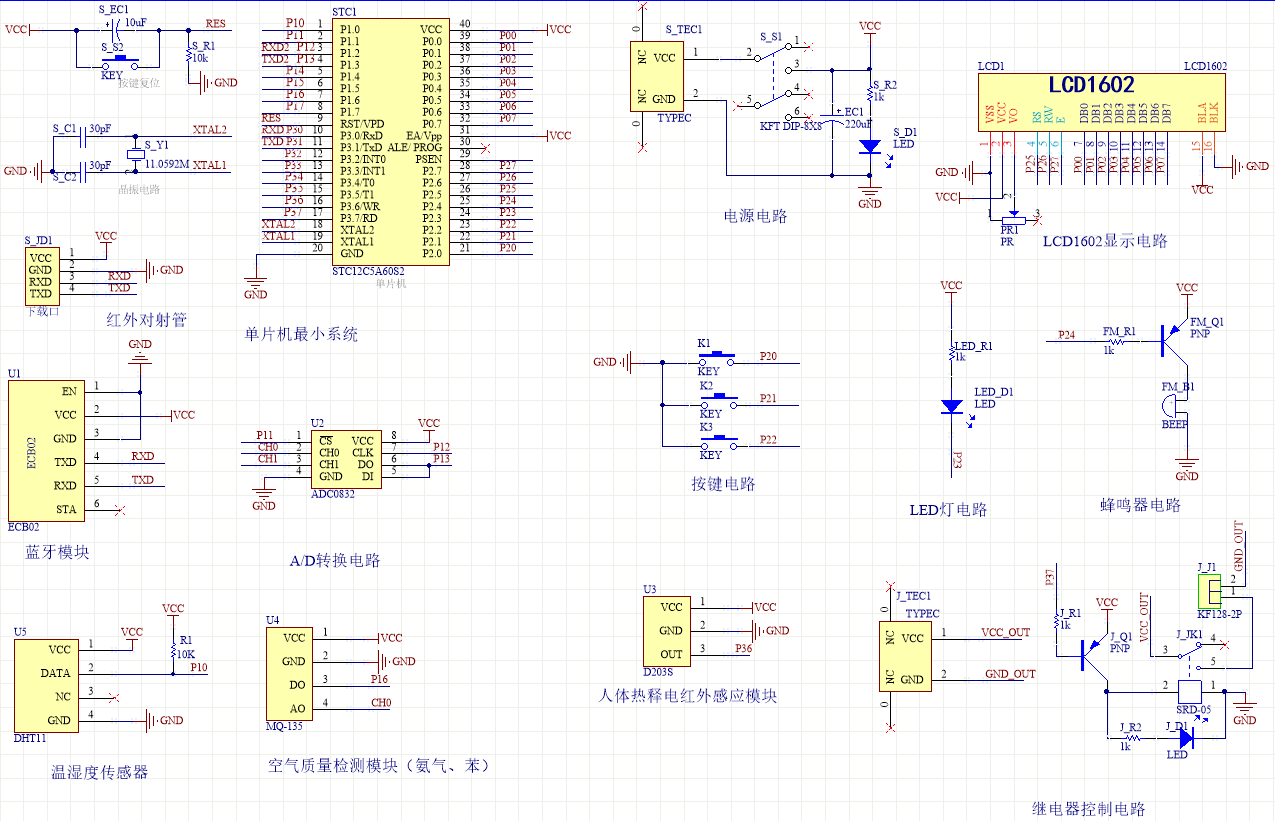

原理图:

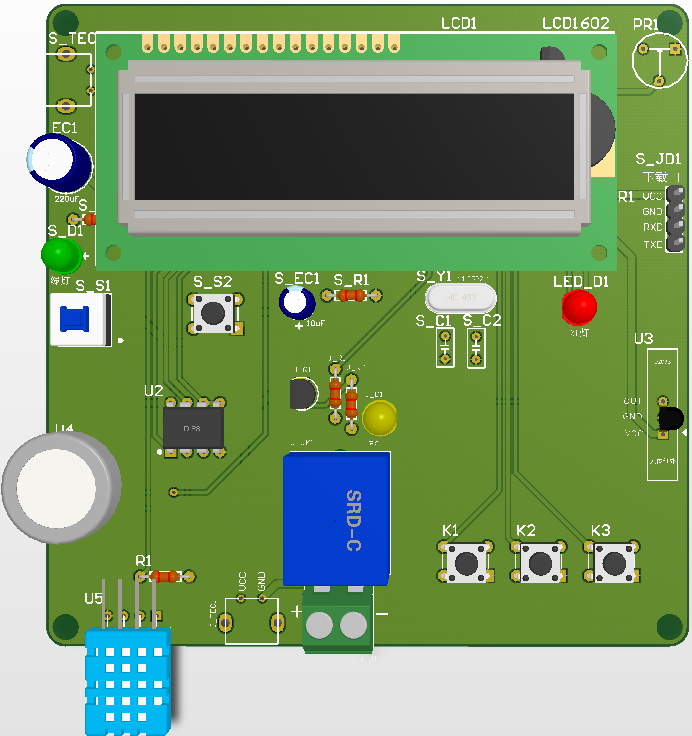

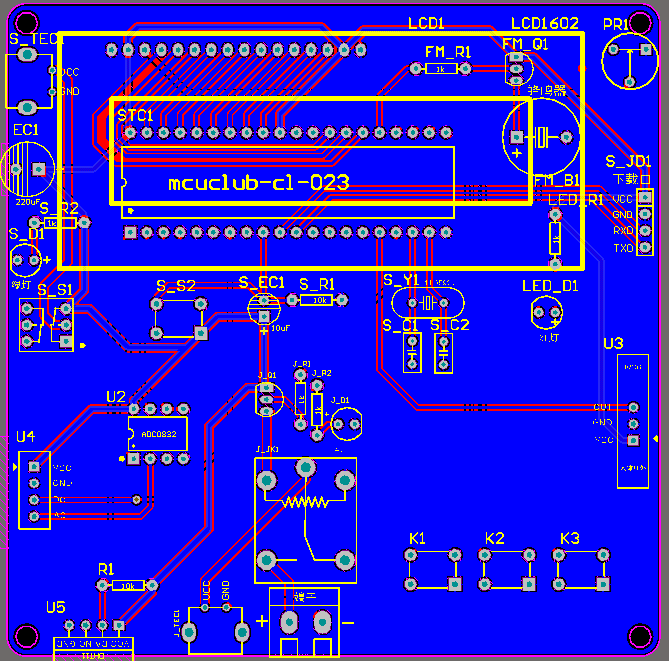

PCB:
软件设计流程:
系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由五部分组成,第一部分是温湿度检测模块,通过该模块检测当前环境的温湿度;第二部分是(氨气、苯)空气质量检测模块,通过该模块可以检测当前环境中的氨气和苯浓度;第三部分是人体热释电检测模块,通过该模块可以检测当前车内是否有人;第四部分是按键模块,通过该模块可以切换界面、设置阈值、等;第五部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是继电器模块,检测到车内有人,且检测到车内有害气体浓度大于设置的最大值进行声光报警子哦对那个打开通风继电器。除此之外,蓝牙模块既作为输入又作为输出,蓝牙模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。
硬件清单:
