项目编号:mcuclub-hj-009
仿真连接:点击跳转
51实物链接:点击跳转
32实物链接:点击跳转
开题报告:点击跳转
设计简介:
项目名:空气质量(天然气、CO、甲醛、甲苯、TVOC、CO2)
单片机类型:STC89C52
具体功能:
1、通过MQ-5检测天然气或煤气值,超过设置最大值进行声光报警,并开启风扇和净化器
2、通过MQ-7检测CO值,超过设置最大值进行声光报警,并开启风扇和净化器
3、通过MS1100检测甲醛值,超过设置最大值进行声光报警,并开启风扇和净化器
4、通过MQ-135检测甲苯值,超过设置最大值进行声光报警,并开启风扇和净化器
5、通过SGP30检测TVOC值及CO2值,超过设置最大值进行声光报警,并开启风扇和净化器
6、通过按键设置各上限值,可以手动控制风扇和净化器、切换模式
7、通过显示屏显示数据
扩展功能:通过蓝牙模块将测量数据发送到手机端,并可以控制风扇和净化器、切换模式
资料预览

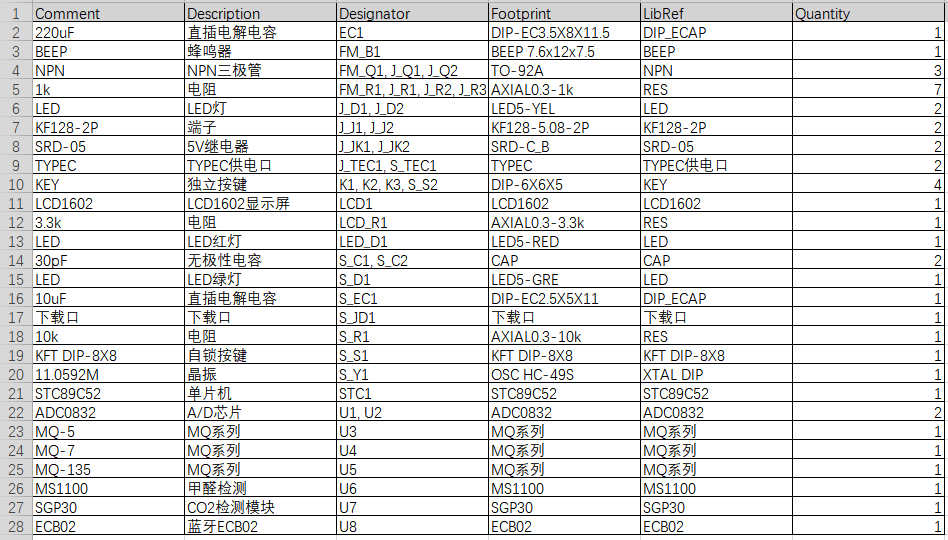

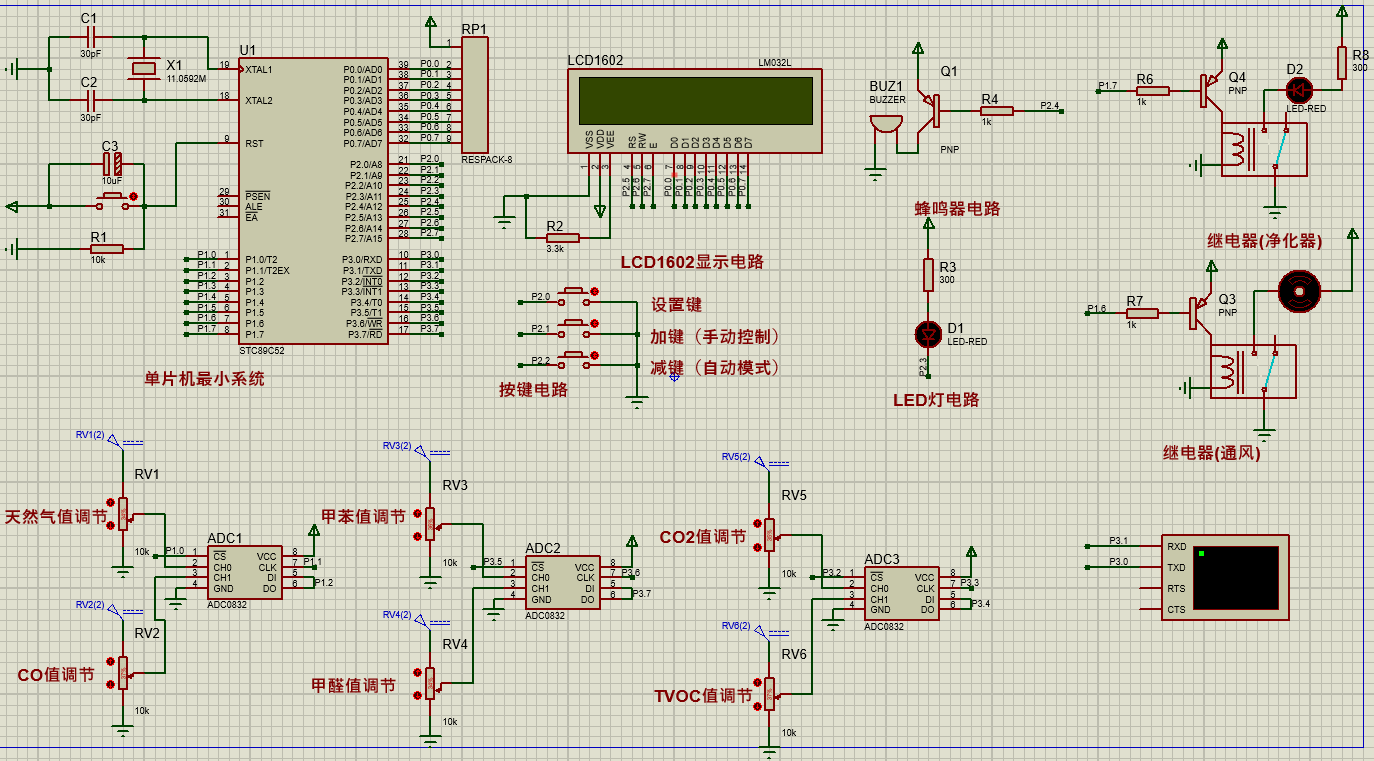

仿真图:
总体仿真资料:
原理图:

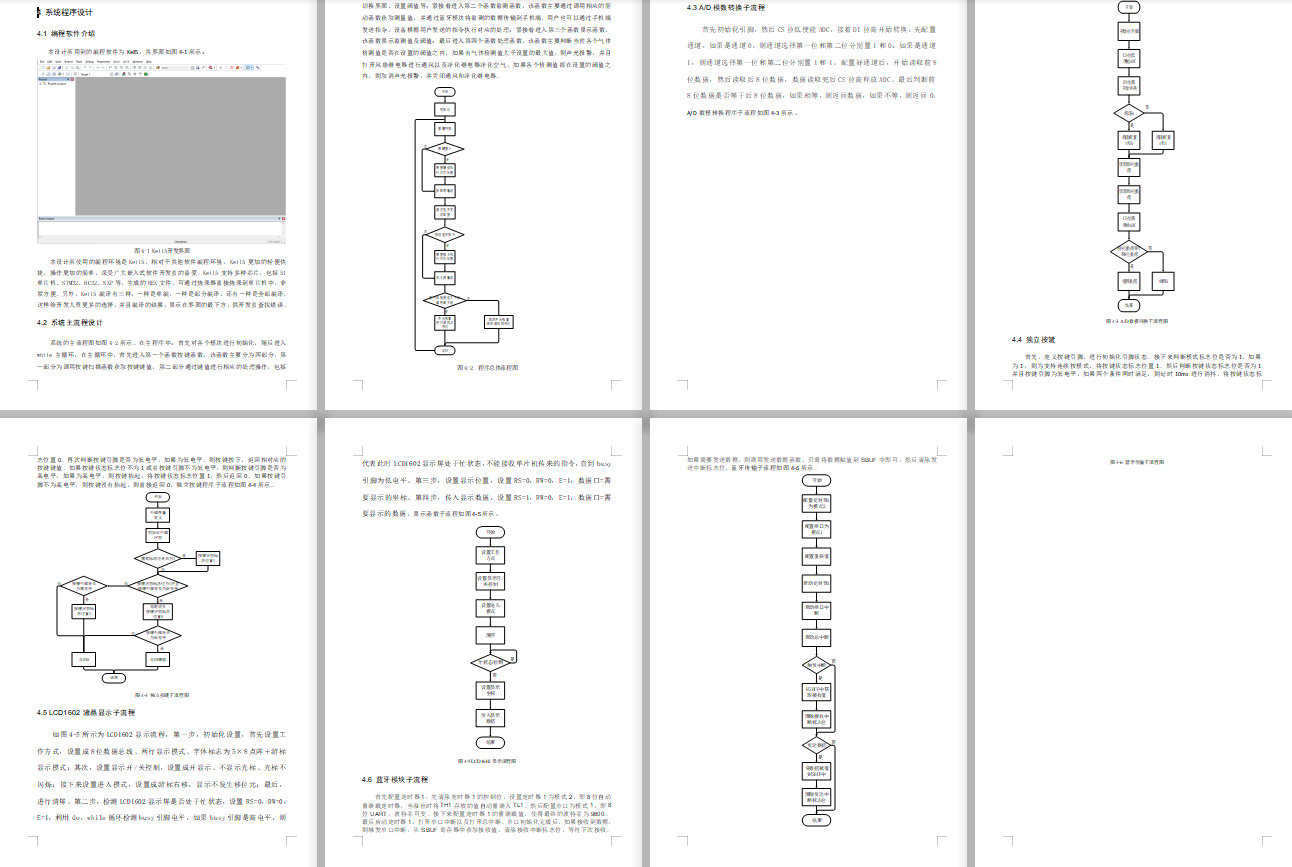

软件设计流程:
系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由三部分组成,第一部分是天然气检测模块,通过该模块检测当前环境的天然气;第二部分是一氧化碳检测模块,通过该模块检测当前环境的一氧化碳;第三部分是甲苯检测模块,通过该模块检测当前环境的甲苯;第四部分是甲醛检测模块,通过该模块检测当前环境的甲醛;第五部分是SGP30模块,通过该模块检测当前环境的二氧化碳和TVOC;第六部分是模数转换模块,通过该模块将传感器测量到的模拟电压转换成数字量;第七部分是按键模块,通过该模块可以切换界面、设置阈值、切换模式等;第八部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是继电器模块,通过两个继电器分别控制通风和净化;第三部分是声光报警模块,当监测值不在设置的阈值内时进行声光报警。除此之外,蓝牙模块既作为输入又作为输出,蓝牙模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。
