项目编号:mcuclub-hj-003

仿真连接:点击跳转

51实物链接:点击跳转

32实物链接:点击跳转

开题报告:点击跳转

51设计说明书:点击跳转

32设计说明书:点击跳转

设计简介:

项目名:温湿度控制
单片机类型:STC89C52
具体功能:
1、通过DHT11测量环境温湿度,当温湿度不在设定的上下限值之内时,进行相应的加热制冷加湿除湿,并进行声光报警
2、通过按键设置温湿度上下限值,可以手动控制加热制冷加湿除湿、切换模式
3、通过显示屏显示数据
扩展功能:通过蓝牙模块将测量数据发送到手机端,并可以远程控制加热制冷加湿除湿、切换模式

资料预览

实物图:

总体实物资料:

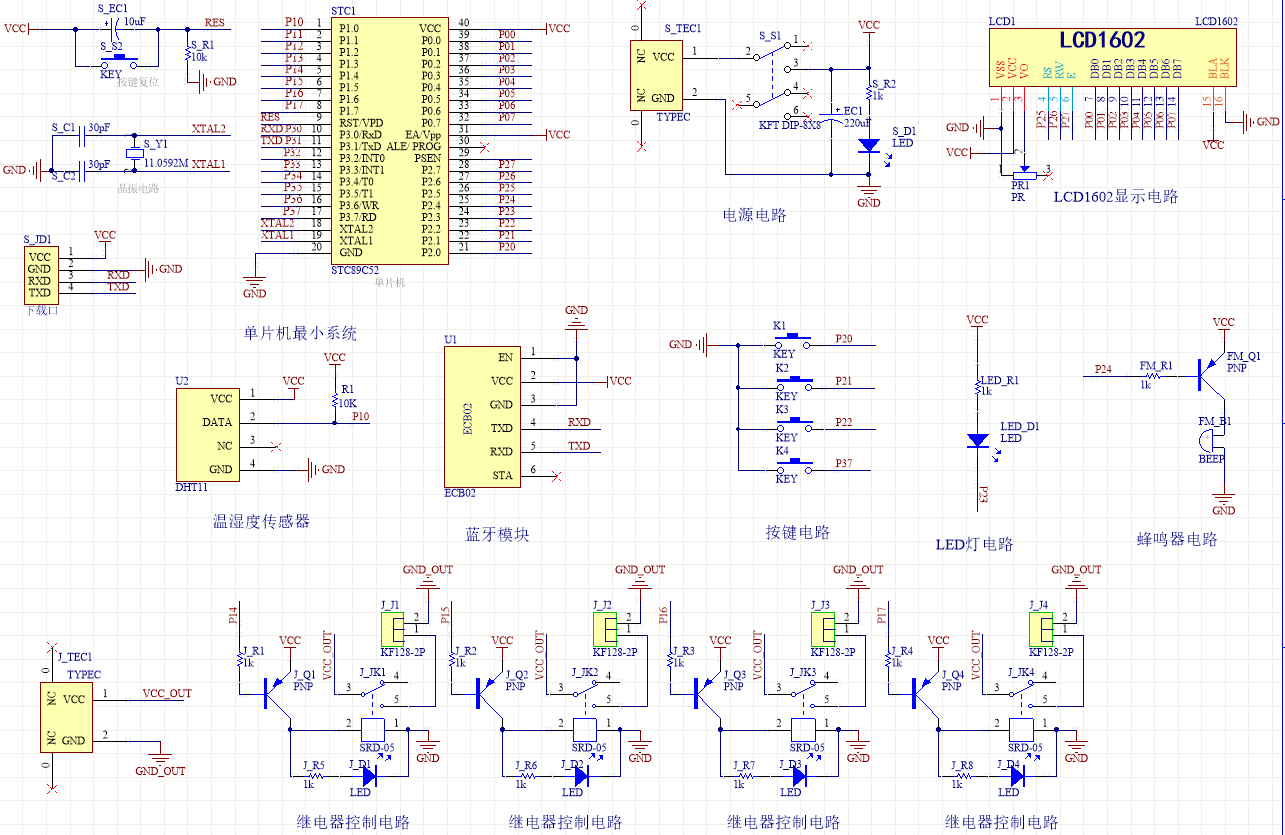

原理图:

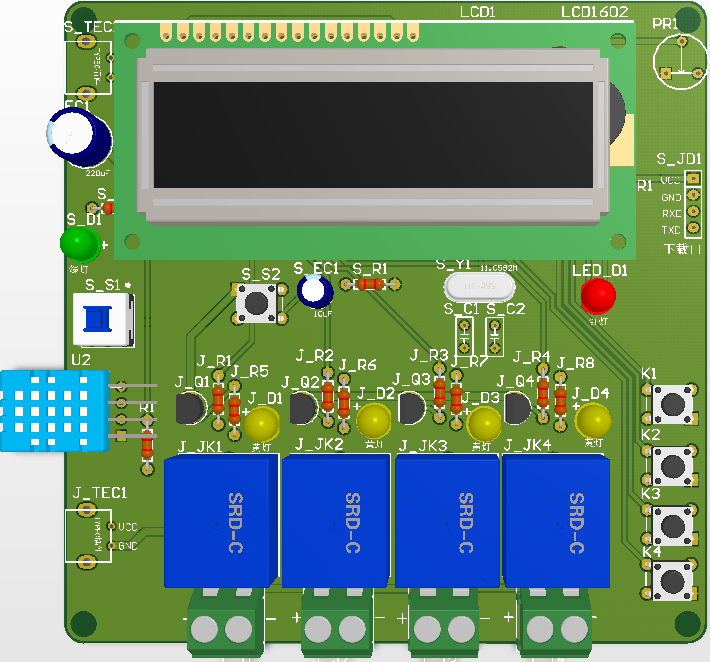

PCB:

软件设计流程:

系统框图:

本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成室内环境温湿度检测系统的设计与研究的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入部分数据,经过内部处理,控制输出部分。输入由三部分组成,第一部分是DHT11温湿度检测模块,通过该模块可检测当前的温湿度值;第二部分是独立按键,通过三个独立按键切换界面和设置温湿度阈值;第三部分是供电电路,给整个系统进行供电。输出由六部分组成,第一部分是LCD1602显示模块, 通过该模块可以显示当前温度、湿度、设置的温湿度阈值等;第二部分是继电器控制加热片,当温度小于设置最小值时,加热继电器闭合,加热片工作,进行加热;第三部分是继电器控制制冷片,当温度大于设置最大值时,制冷继电器闭合,制冷片工作,进行制冷;第四部分是继电器控制加湿器,当湿度小于设置的最小值时,加湿继电器闭合,加湿器工作,进行加湿;第五部分是继电器控制风扇,当湿度大于设置的最大值时,除湿继电器闭合,风扇工作,进行除湿;第六部分是声光报警,温湿度不在设置的阈值之内时,进行声光报警提醒,第六部分为蓝牙连接手机模块,用户通过蓝牙和手机进行连接,将检测的温湿度传输到液晶显示屏上,及其当前设计的温湿度值和模式,用户也可以通过手机远程控制加热制冷、加湿除湿继电器的工作及其模式的切换。
