项目名:土壤环境监测
项目编号:mcuclub-hj-012
单片机类型:STC89C52、STM32F103C8T6
具体功能:
1、通过PH模块检测PH值,如果超过或低于设置值则进行酸碱调节,并声光报警
2、通过防水式温度传感器检测土壤温度,如果超过或低于设置值则进行加热或制冷,并声光报警
3、通过土壤湿度传感器检测土壤湿度,如果超过或低于设置值则进行加水或除水,并声光报警
4、通过按键可设置各阈值、手动控制酸碱度调节、加热制冷、加水除水、切换模式
5、通过显示屏显示数据(STC89C52使用LCD1602,STM32F103C8T6使用OLED)
扩展功能:通过蓝牙模块将测量数据发送到手机端,并可以控制酸碱度调节、加热制冷、加水除水、切换模式
资料预览

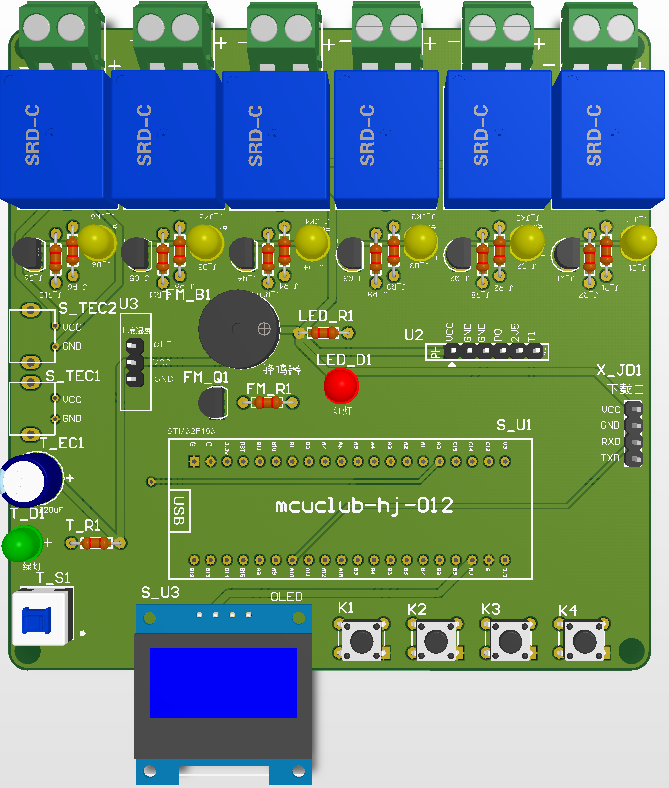

实物图:

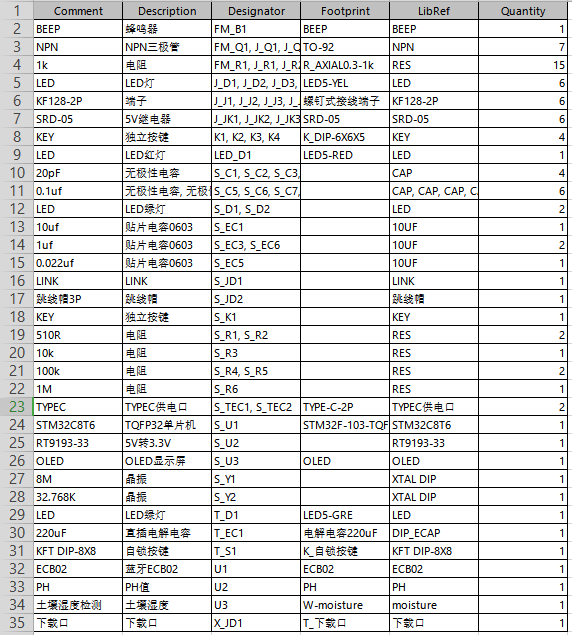

总体实物资料:

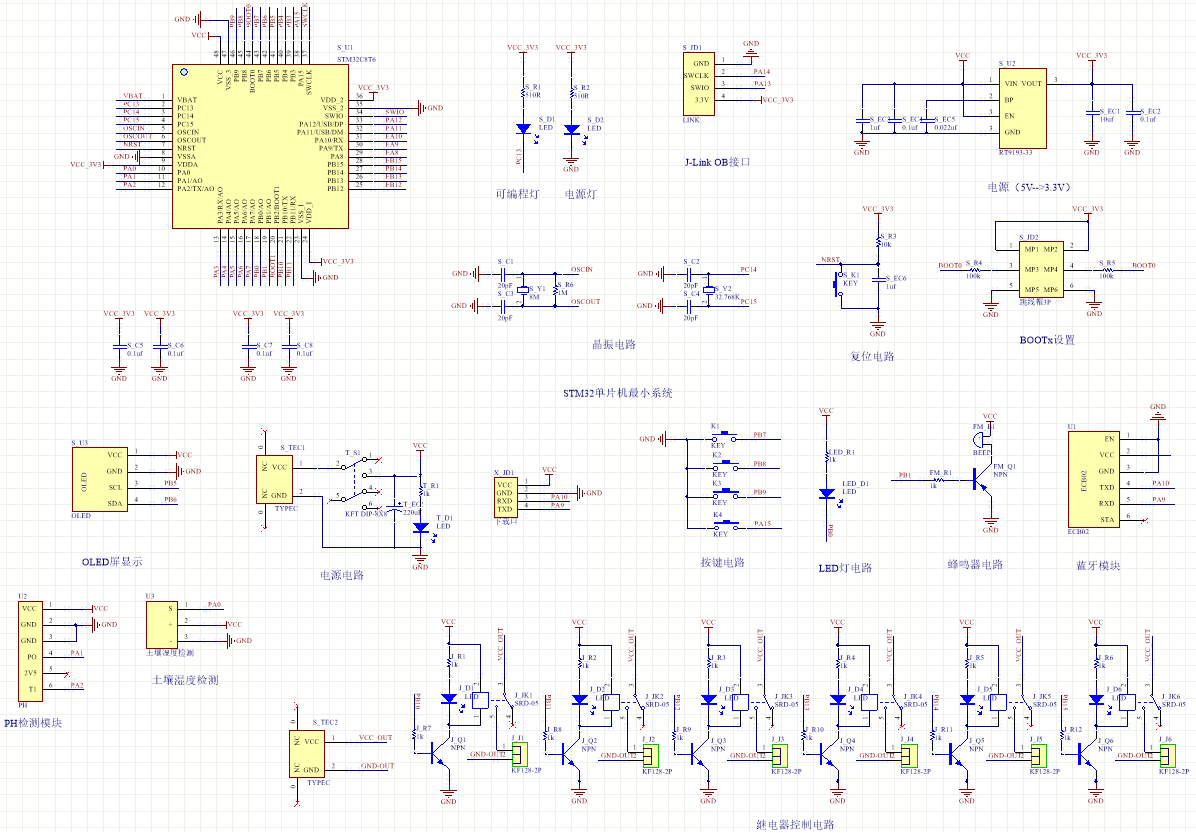

原理图:

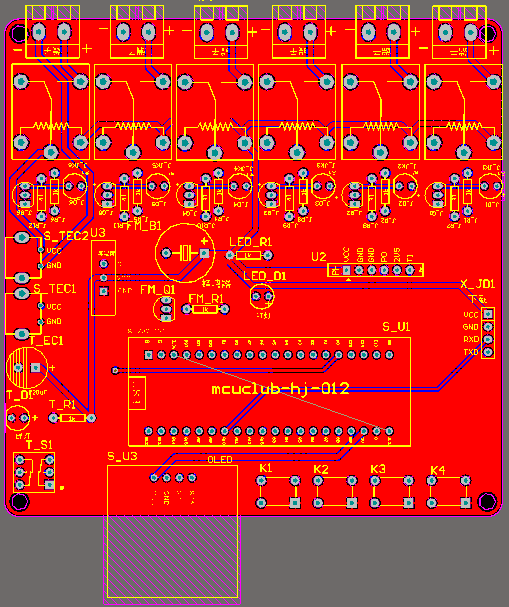

PCB:

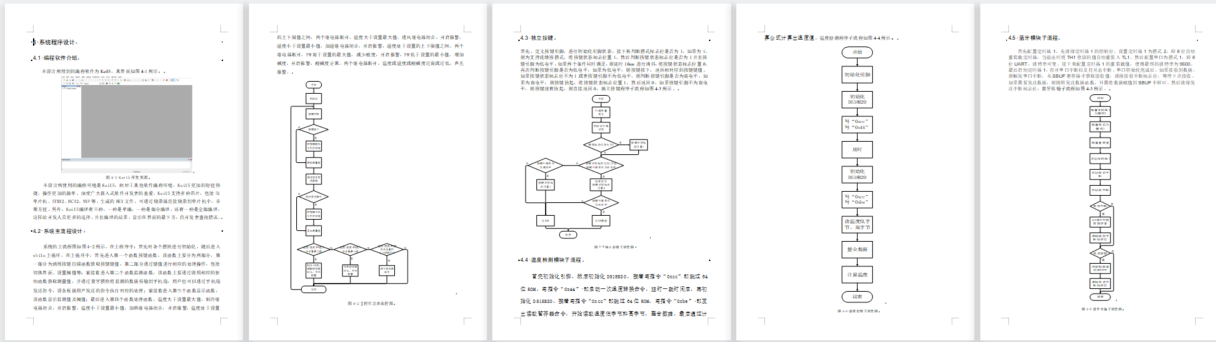

软件设计流程:
系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由四部分组成,第一部分是土壤湿度检测模块,通过该模块检测当前环境的土壤湿度;第二部分是温度、PH值监测模块,通过该模块可以检测当前环境中的温度和PH值;第三部分是按键模块,通过该模块可以切换界面、设置阈值、切换模式等;第四部分是供电模块,通过该模块可给整个系统进行供电。输出由四部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是继电器模块,通过三个继电器控制加热,一个继电器控制加水。除此之外,蓝牙模块既作为输入又作为输出,蓝牙模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。
