项目名:工地降尘
项目编号:mcuclub-hj-014
单片机类型:STC89C52
具体功能:
1、通过PM2.5传感器检测粉尘浓度
2、通过按键设置PM10浓度阈值,有最低启动值,中启动值和高启动值,当浓度低于最低启动值,不进行降尘,当浓度在低启动值和中启动值之间,则一个水泵启动;当浓度在中启动值和高启动值之间,则二个水泵启动;当浓度大于高启动值,则三个水泵启动;
3、通过按键设置各阈值,并能控制三个继电器的工作、切换模式
4、通过显示屏显示数据
扩展功能:通过蓝牙模块将测量数据发送到手机端,并可以控制三个继电器的工作、切换模式
资料预览
实物图:
总体实物资料:
原理图:

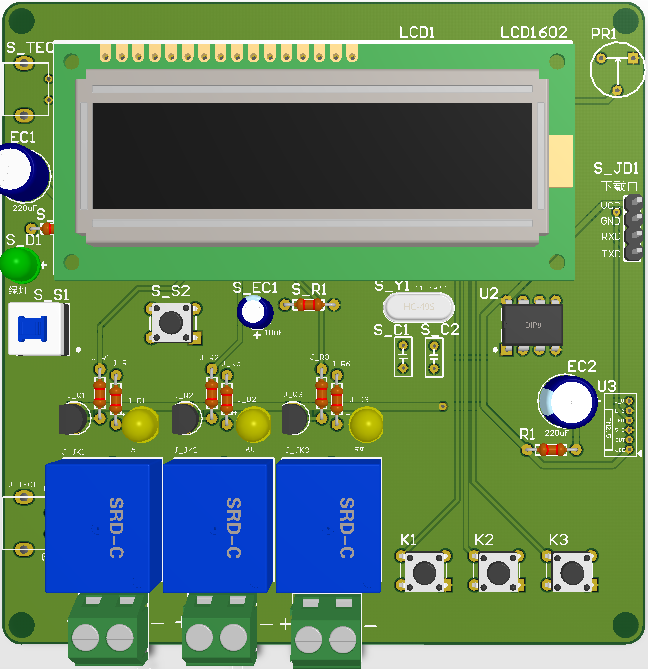

PCB:
软件设计流程:
系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由三部分组成,第一部分是PM2.5检测模块,通过该模块检测当前环境的PM2.5浓度;第二部分是按键模块,通过该模块可以切换界面、设置阈值、切换模式等;第三部分是供电模块,通过该模块可给整个系统进行供电。输出由两部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是继电器模块,通过三个继电器检测到PM2.5浓度不一样时,控制不同数量的继电器进行工作。除此之外,蓝牙模块既作为输入又作为输出,蓝牙模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。
