项目编号:mcuclub-jj-005
仿真连接:点击跳转
51实物链接:点击跳转
32实物链接:点击跳转
设计简介:
资料预览

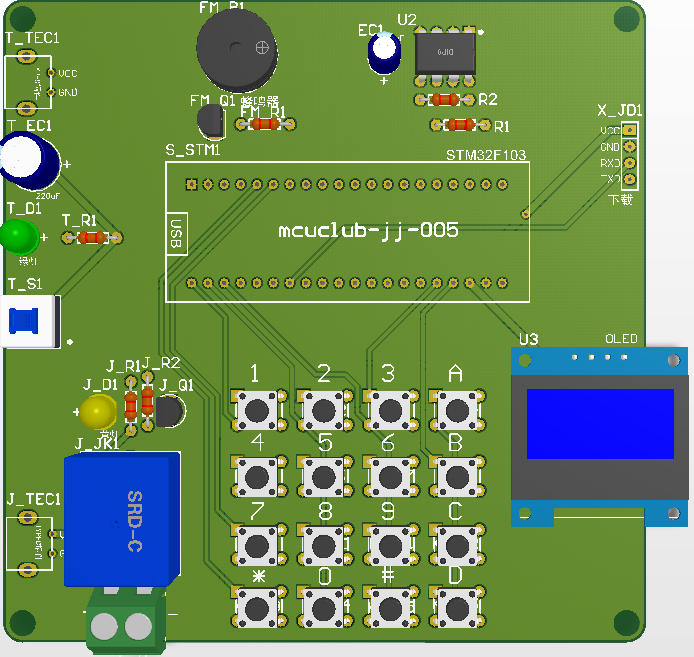

实物图:
总体实物资料:

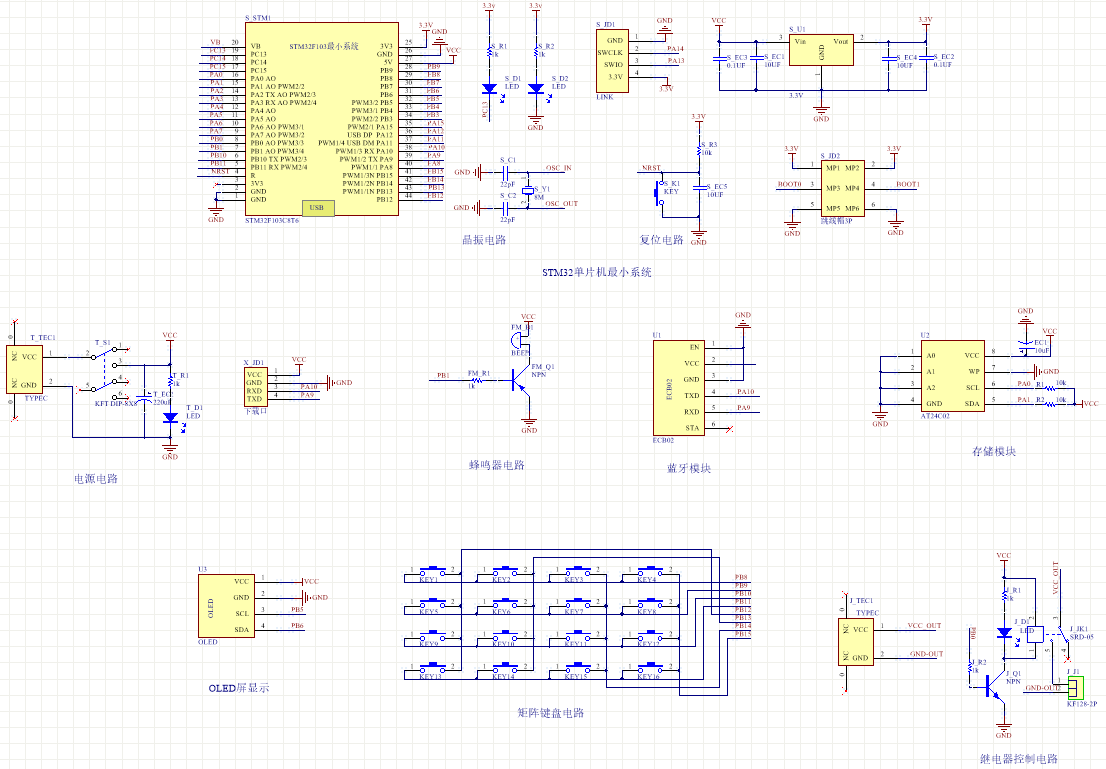

原理图:

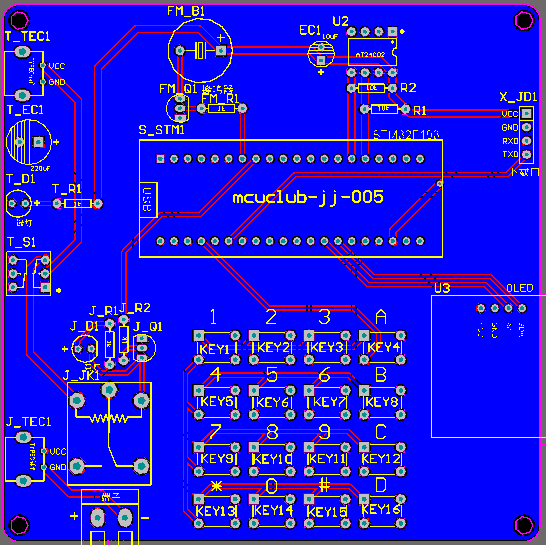

PCB:

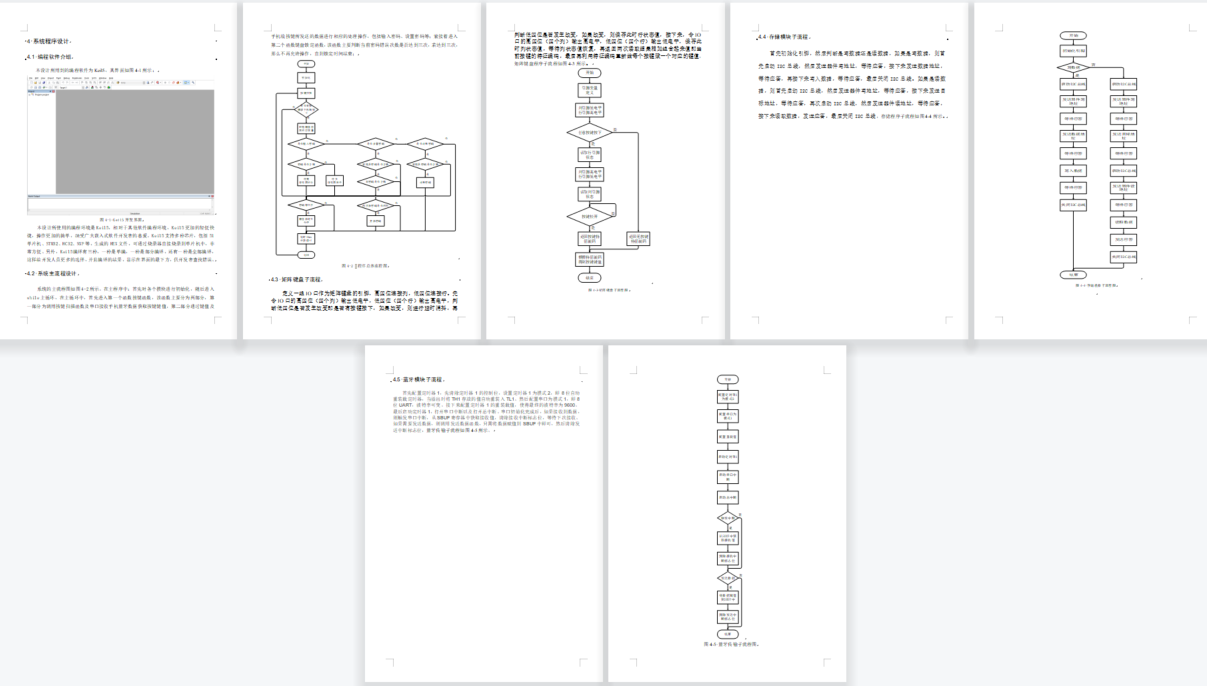

软件设计流程:

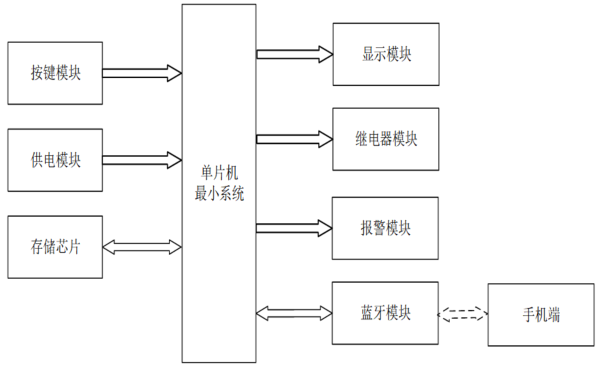

系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由三部分组成,第一部分是按键模块,通过该模块可以输入密码、设置密码等;第二部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分是显示模块,通过该模块可以显示当前操作相关的提示信息;第二部分是继电器模块,通过一个继电器控制门磁锁的开关;第三部分是声音报警模块,当键盘锁定如仍有按下时进行声音报警。除此之外,蓝牙模块和存储芯片既作为输入又作为输出,存储芯片用来储存当前设定的密码,当断电时密码不会丢失;蓝牙模块和手机进行连接,可以将当前操作的提示信息传输到用户手机端,用户也可以通过手机端来输入及设置密码。具体系统框图如图3.1所示。

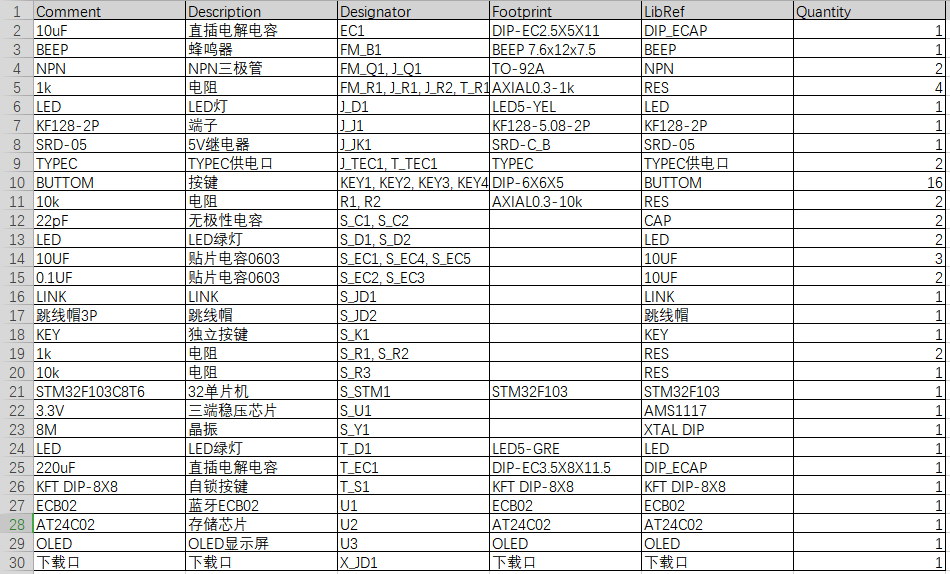

硬件清单:
