项目编号:mcuclub-jj-009
仿真连接:点击跳转
51实物链接:点击跳转
32实物链接:点击跳转
设计简介:
项目名:窗帘
单片机类型:STC89C52
具体功能:
1、通过DHT11检测温湿度,当温度小于设置最小值或湿度大于设置最大值,自动关窗帘,否则开窗帘
2、通过光敏电阻获取光照值,当光照值小于设置的最小值或大于设置的最大值,自动关窗帘,否则开窗帘
3、通过DS1302获取时间,并可设定开关窗帘时间
4、通过四相步进电机模拟开关窗帘
5、通过按键设置各阈值、手动开关窗帘、切换模式
6、通过LCD1602显示测量值、模式、窗帘状态
扩展功能:通过蓝牙模块将测量数据发送到手机端,并可以控制窗帘开关、切换模式
资料预览

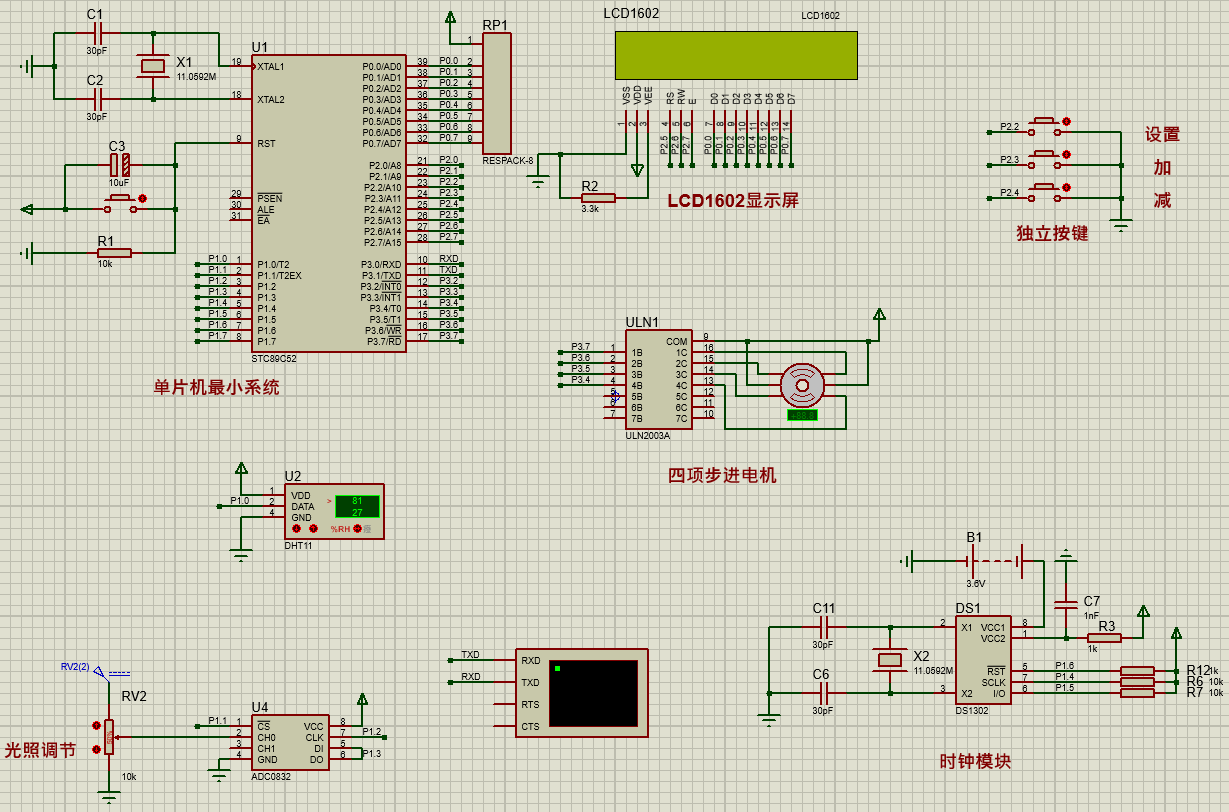

仿真图:
总体仿真资料:
原理图:
软件设计流程:
系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由五部分组成,第一部分光照检测模块,通过该模块检测当前环境的光照值,通过模数转换传到单片机中;第二部分是按键模块,通过该模块可以切换界面、设置阈值、切换模式等;第三部分是供电模块,通过该模块可给整个系统进行供电;第四部分是温湿度检测模块,通过该模块检测环境中的温湿度值;第五部分是时钟模块,通过该模块读取当前时间。输出由两部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是步进电机模块,通过该模块模拟窗帘的开关。除此之外,蓝牙模块既作为输入又作为输出,蓝牙模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。
硬件清单:
