项目编号:mcuclub-jj-013
仿真连接:点击跳转
51实物链接:点击跳转
32实物链接:点击跳转
设计简介:
项目名:衣柜
项目编号:mcuclub-jj-013
单片机类型:STM32F103C8T6
具体功能:
1、通过DHT11检测衣柜内温湿度,当温度低于设置值,进行加热,当湿度高于设置值,进行加热和通风
2、通过DS1302获取当前时间,并能定时进行衣柜内紫外线消毒;
3、通过霍尔传感器检柜门状态,关闭时,自动打开消毒灯,打开时,消毒灯关闭
4、通过光敏电阻检测光照值,当光照值低于设置最小值且衣柜门打开,则LED照明灯自动打开
5、通过MQ-2检测烟雾值,当烟雾值大于设置最大值,进行声光报警
6、通过按键修改时间、设置消毒灯打开和关闭时间、设置各阈值
7、通过显示屏显示测量值
扩展功能:通过蓝牙模块将测量数据发送到手机端,并可以控制加热、除湿、消毒、照明以及模式切换
资料预览

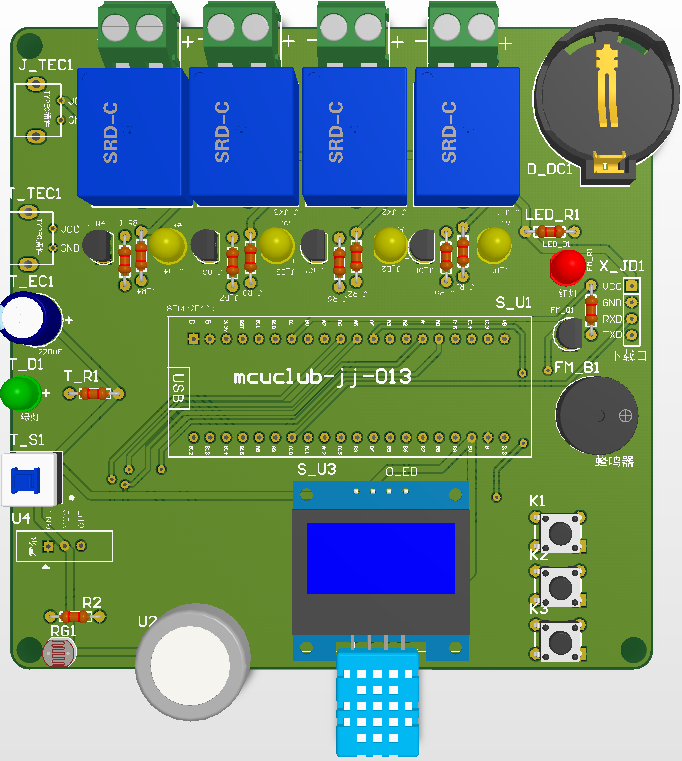

实物图:

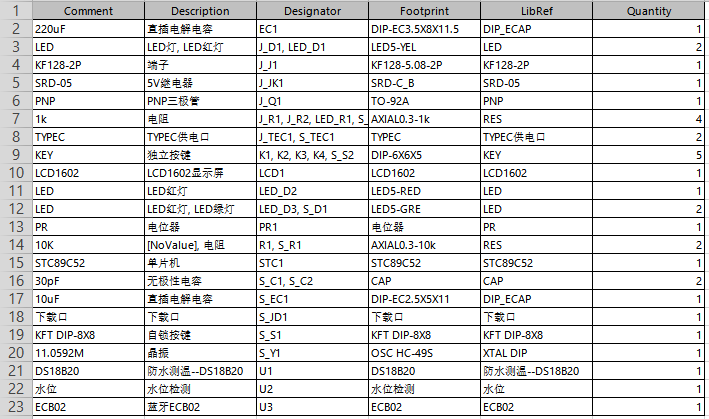

总体实物资料:

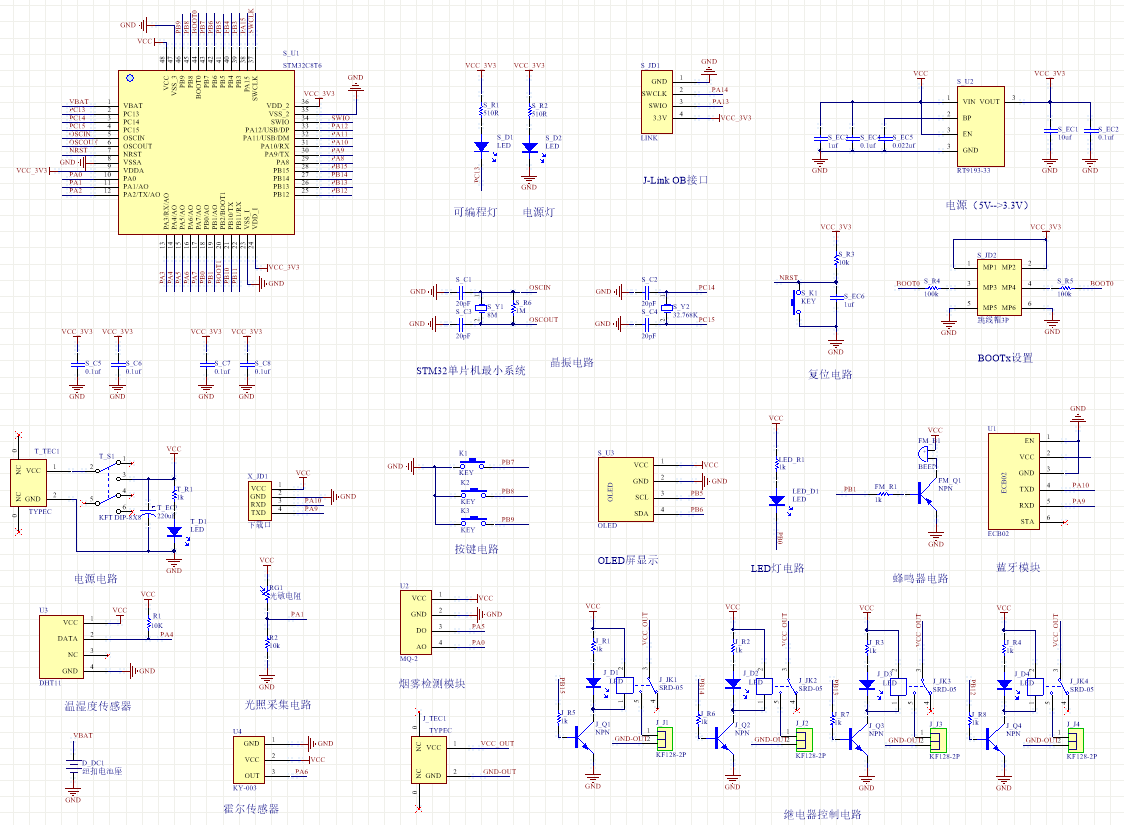

原理图:

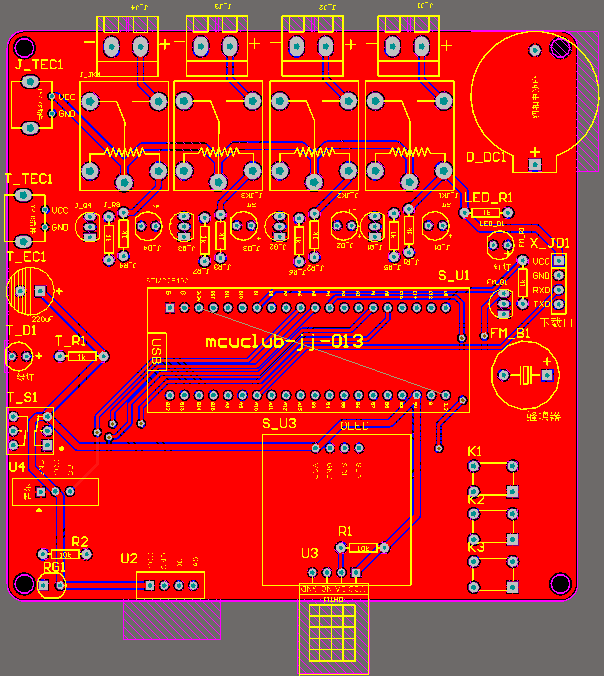

PCB:

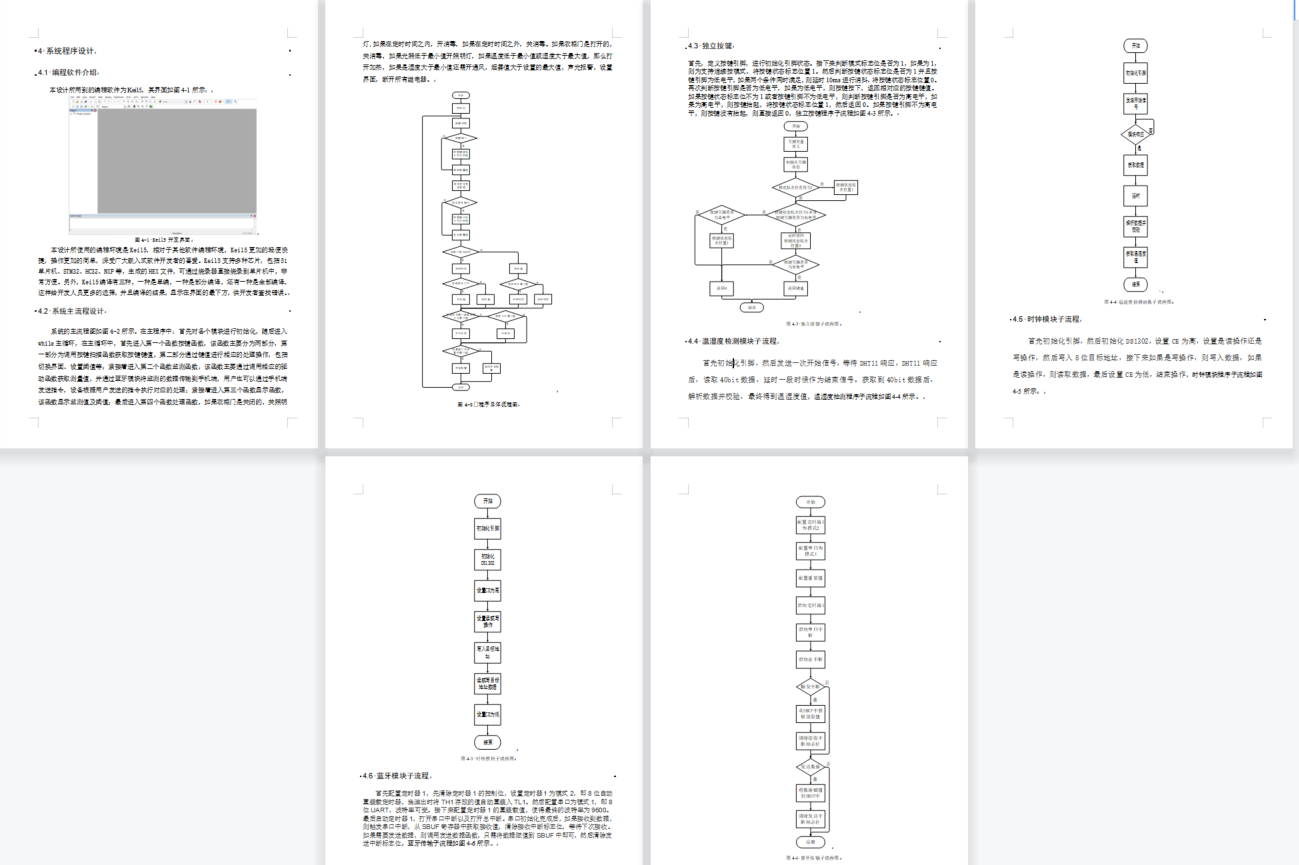

软件设计流程:
系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由七部分组成,第一部分是烟雾检测模块,通过该模块检测衣柜中的烟雾浓度;第二部分是光照强度检测模块,通过该模块可以检测衣柜中的光照强度;第三部分是温湿度检测模块,通过该模块可以检测衣柜中的温湿度;第四部分是霍尔传感器,通过该模块可以检测衣柜门是否打开;第五部分是时钟模块,通过该模块可以获取当前的时间;第六部分是按键模块,通过按键模块,通过该模块可以切换界面、设置阈值、切换模式等;第七部分是供电模块,通过该模块可给整个系统进行供电。输出由四部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是继电器模块,通过两个继电器分别控制加热和通风;第三部分是声光报警模块,当监测烟雾不在设置的阈值内时进行声光报警。除此之外,蓝牙模块既作为输入又作为输出,蓝牙模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。
