项目编号:mcuclub-jj-018
仿真连接:点击跳转
51实物链接:点击跳转
32实物链接:点击跳转
设计简介:
项目名:洗衣机
项目编号:mcuclub-jj-018
单片机类型:STC89C52
具体功能:
1、通过模式按键可以选择不同模式(标准、浸洗、强洗、快洗),通过4个LED灯指示,模式不同,时间不同
2、通过水量按键可选择不同的水位(18L、32L、46L、62L),通过4个LED灯指示
3、通过4个LED灯显示当前所处过程(浸泡、洗涤、漂洗、脱水)
4、通过一个启动/暂停按键控制洗衣机的启动/暂停
5、洗衣结束后,蜂鸣器报警3次提醒洗衣结束
6、通过2位数码管显示时间
7、通过一个继电器模拟进水、另一个继电器模拟出水、直流电机模拟洗涤
扩展功能:通过蓝牙模块将所有状态发送到手机端,手机端可以控制洗衣机启停
资料预览

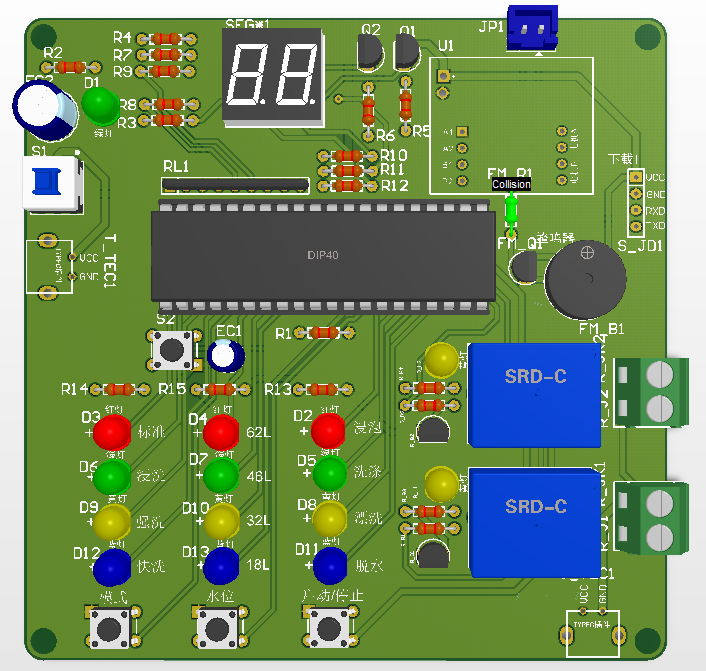

实物图:
总体实物资料:
原理图:

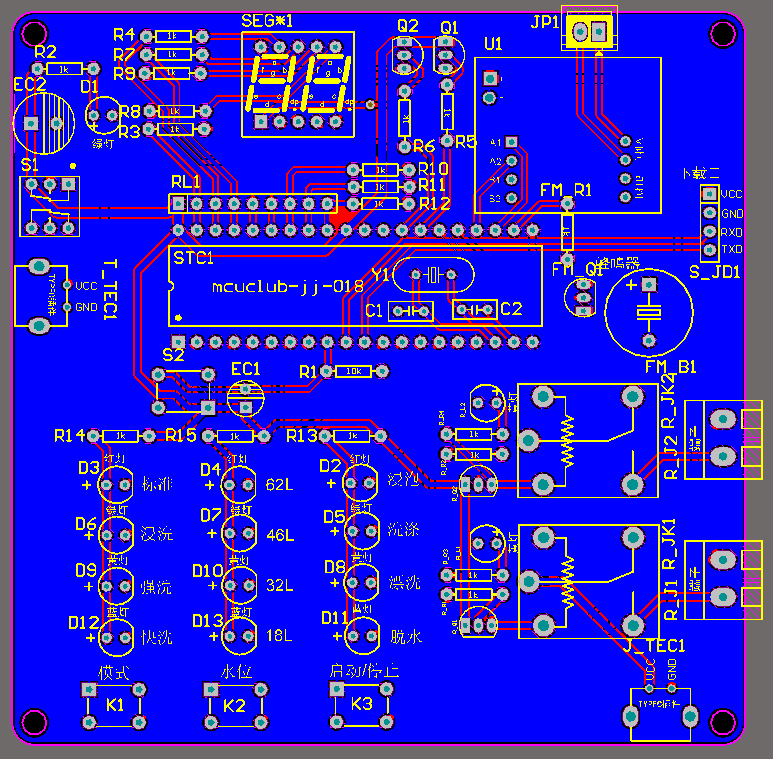

PCB:

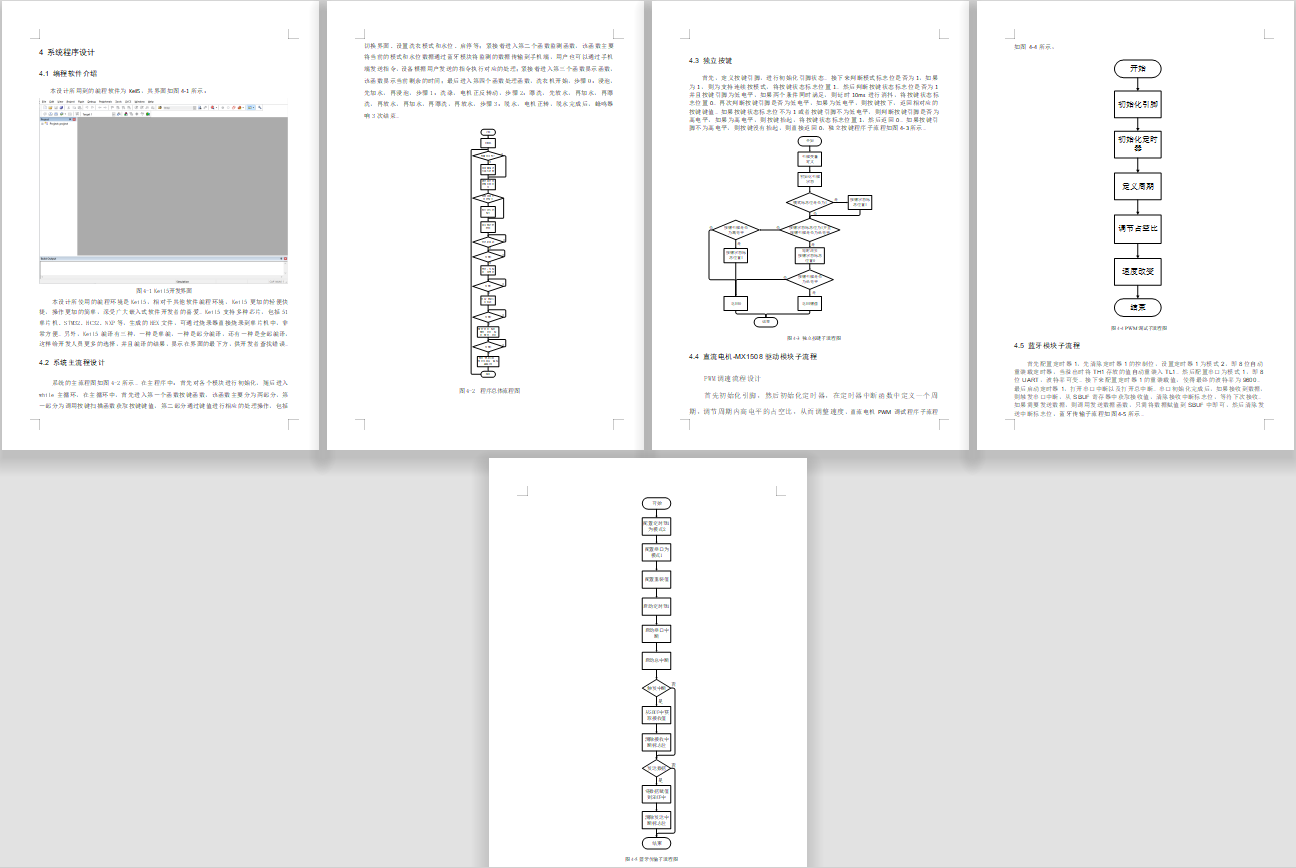

软件设计流程:
系统框图:
此次设计的自动洗衣机,按照输入方式可以分为输入、输出和中控三部分。中控部分是使用了单片机,其以获取输入的部分数据为主要目的,再通过内部进行处理,把持输出部分。输入部分是由两部分构建,第一部分为按键模块,经过这一模块能够控制启停、切换模式、设置水位;第二部分为供电模块,整个控制系统的供电都是有该模块提供的。输出部分则是由四部分构建,第一部分为数码管的显示模块,可以显现出时间;第二部分为直流电机控制继电器正传和反转控制模块;第三部分为继电器,功能是加水和排水;第四部分报警模块,洗涤完成之后通过声光发出报警提醒;除此之外还有蓝牙模块,即作为输入,也作为输出,用户可以通过该模块接收当前的指令,也可以通过手机发送指令控制,洗衣机的启停。
硬件清单:
