项目编号:mcuclub-jj-023
仿真连接:点击跳转
51实物链接:点击跳转
32实物链接:点击跳转
设计简介:
项目名:花盆
项目编号:mcuclub-jj-023
单片机类型:STM32F103C8T6
具体功能:
1、通过防水式DS18B20测量土壤温度,当温度高于设置最大值时,进行风扇降温
2、通过土壤湿度传感器检测湿度值,当湿度值低于设置最小值时,进行水泵浇水
3、通过光敏电阻检测光照值,当光照值小于设置最小值时则自动进行补光;当光照值大于设置最大值时,则自动打开遮雨棚进行遮光(四相步进电机模拟)
4、通过雨水检测模块检测是否下雨,如果下雨,则自动打开遮雨棚
5、通过按键可设置各阈值
6、通过显示屏显示测量值
扩展功能:通过蓝牙模块将测量数据发送到手机端,并可以控制风扇、水泵、补光、遮光棚以及模式切换
资料预览
实物图:
总体实物资料:

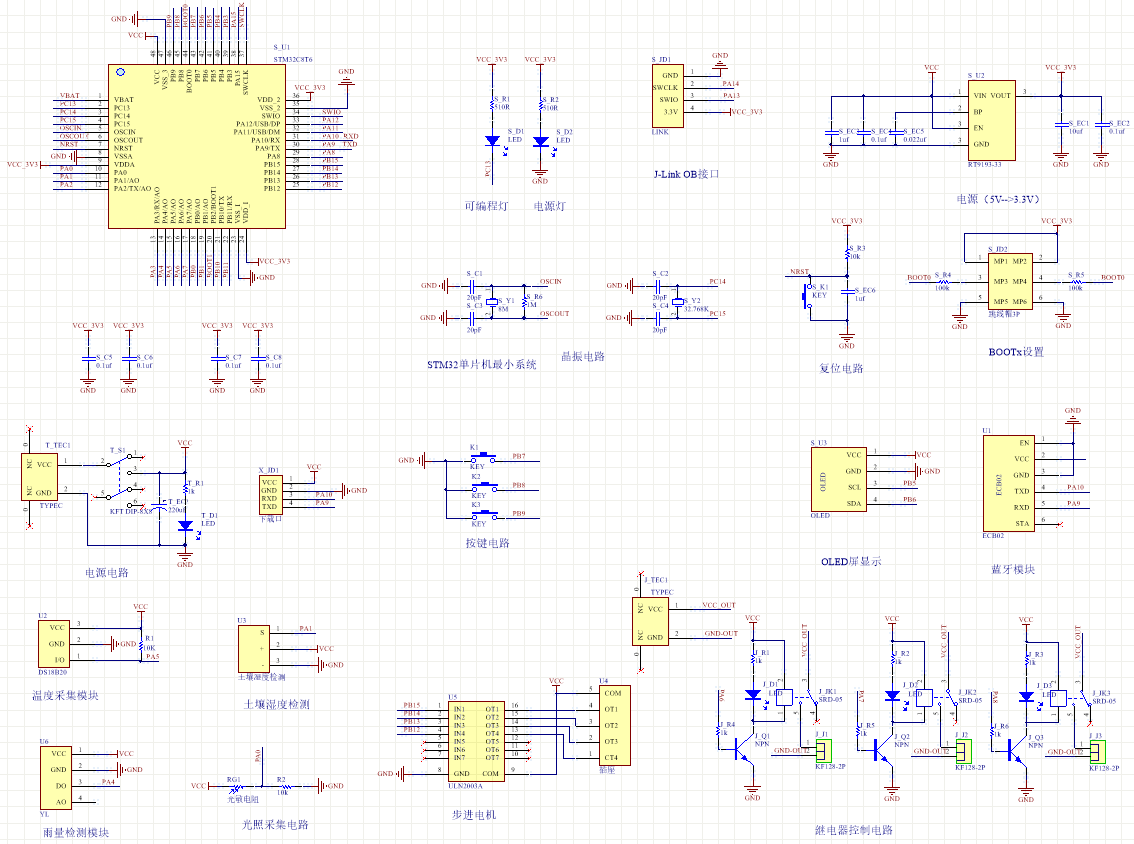

原理图:

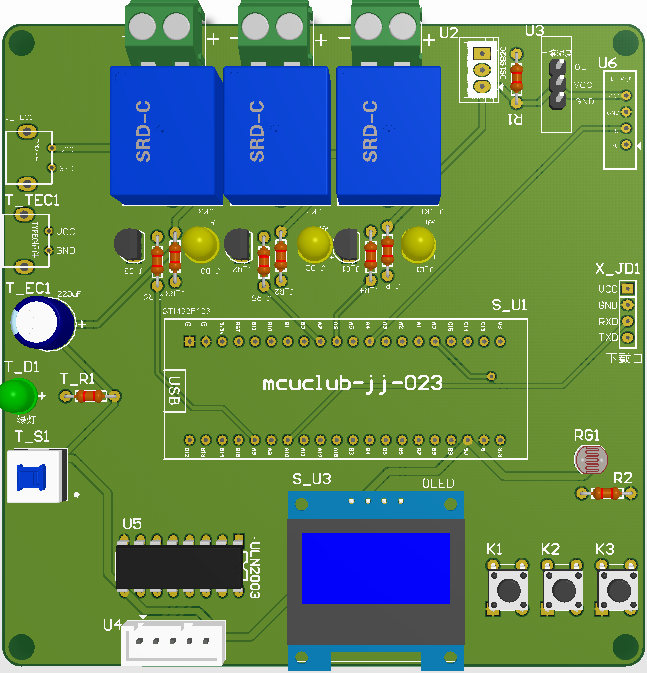

PCB:

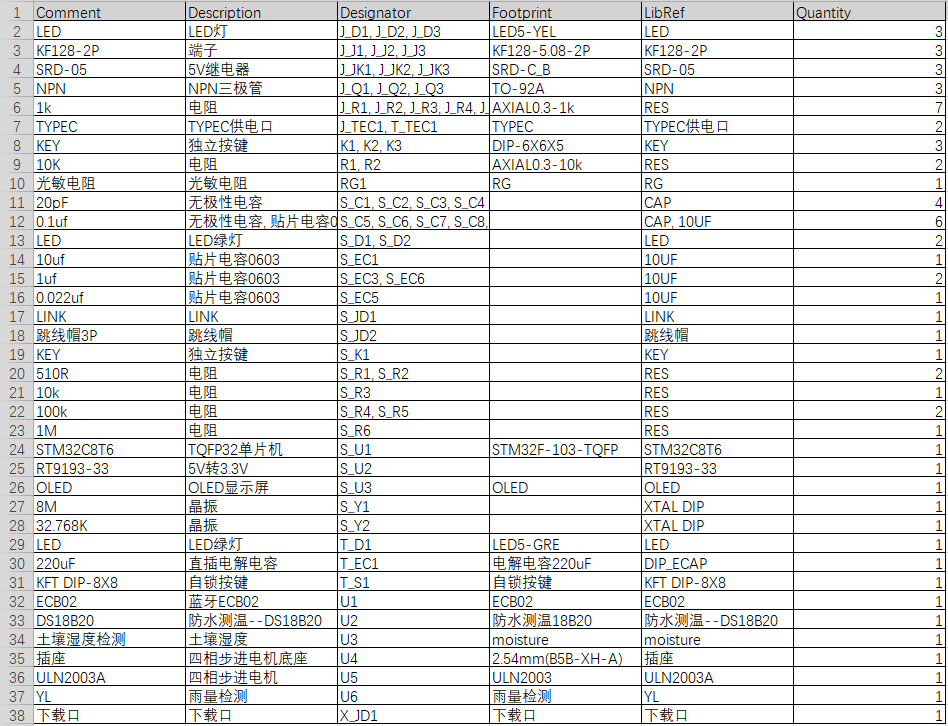

软件设计流程:

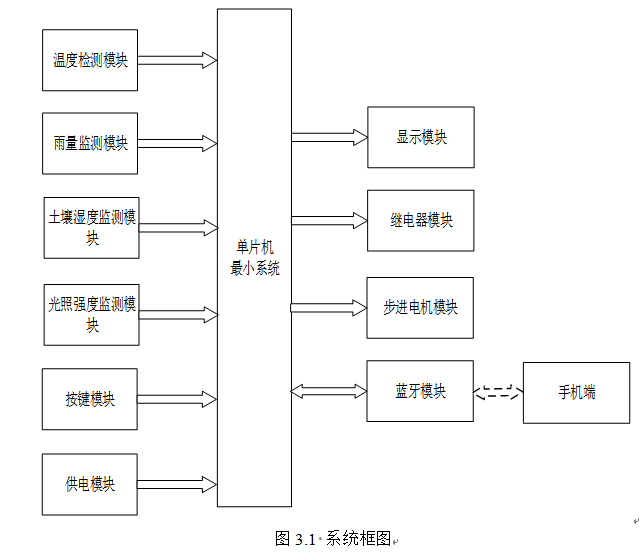

系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计花盆的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由六部分组成,第一部分是温度检测模块,通过该模块检测当前花盆周围环境的温度;第二部分是雨量监测模块,通过该模块可以检测当前花盆周围是否下雨;第三部分是土壤湿度检测模块,通过该模块将检测到的土壤湿度的模拟信息传输到传输到单片机;第四部分是光照强度检测模块,通过该模块将检测到的光照强度的模拟信息传输到单片机;第五部分是按键模块,通过该模块可以切换界面、设置阈值、切换模式等;第六部分是供电模块,通过该模块可给整个系统进行供电。输出由四部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是继电器模块,通过继电器控制风扇的开关、补光的开关;第三部分是步进电机模块,通过该模块控制步进电机从而控制遮阳棚的开关。除此之外,蓝牙模块既作为输入又作为输出,蓝牙模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。
