项目编号:mcuclub-jj-046

仿真连接:点击跳转

51实物链接:点击跳转

32实物链接:点击跳转

设计简介:

项目名:红外遥控器
项目编号:mcuclub-jj-046
单片机类型:STM32F103C8T6
具体功能:
1、以一个单片机作为控制遥控器,另一个单片机控制系统为被遥控对象;
2、用遥控器的5个遥控开关,控制遥控对象的5个单元开关通断;
3、能实现5个电源开关状态显示;
4、能实现定时开关某一个电源开关
5、能实现灯光亮度连续调节
6、有一个按键控制总电源的开关
扩展功能:主机添加蓝牙模块,可通过手机端控制或从机端一起控制主机

资料预览

实物图:

(主机)

(从机)

总体实物资料:

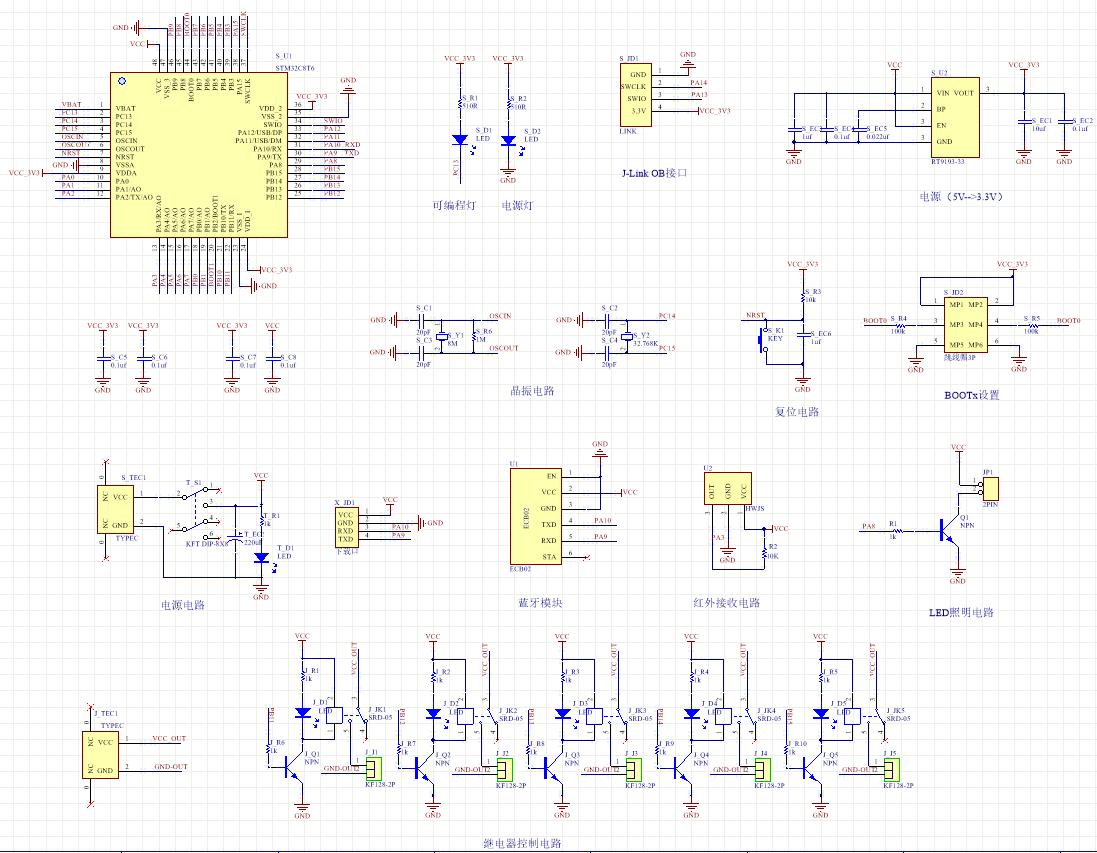

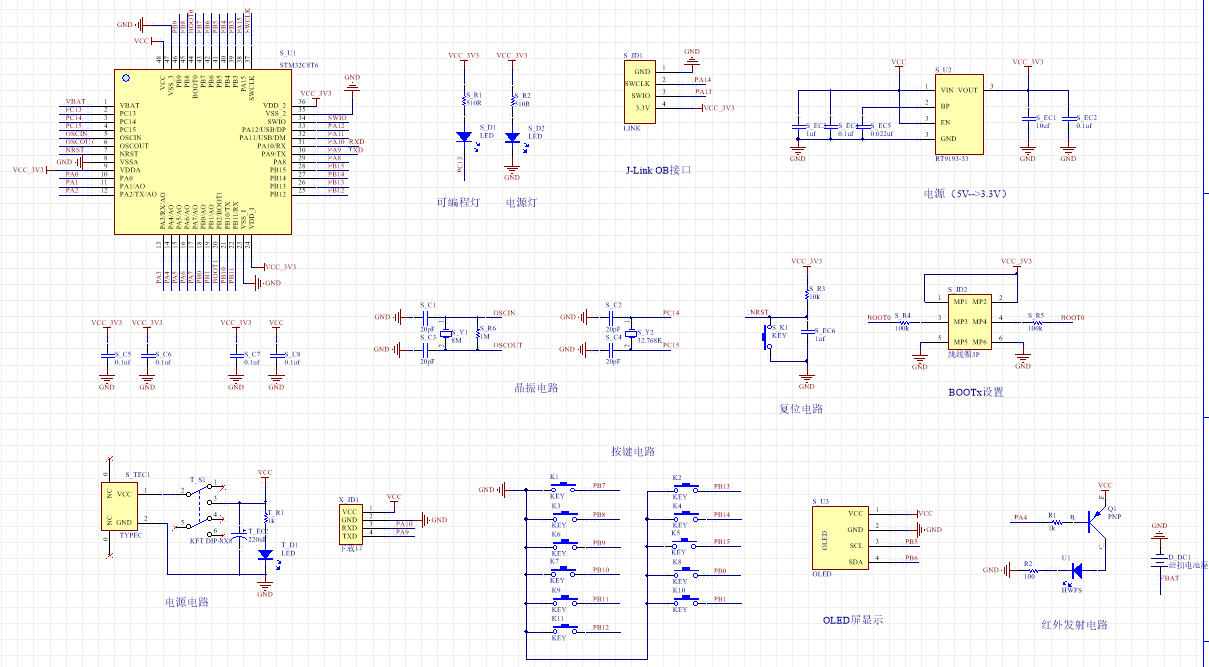

原理图:

(主机)

(从机)

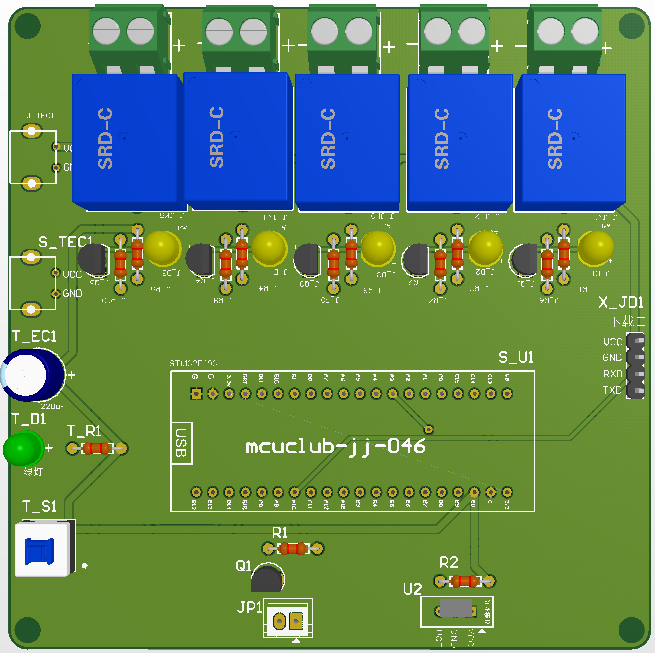

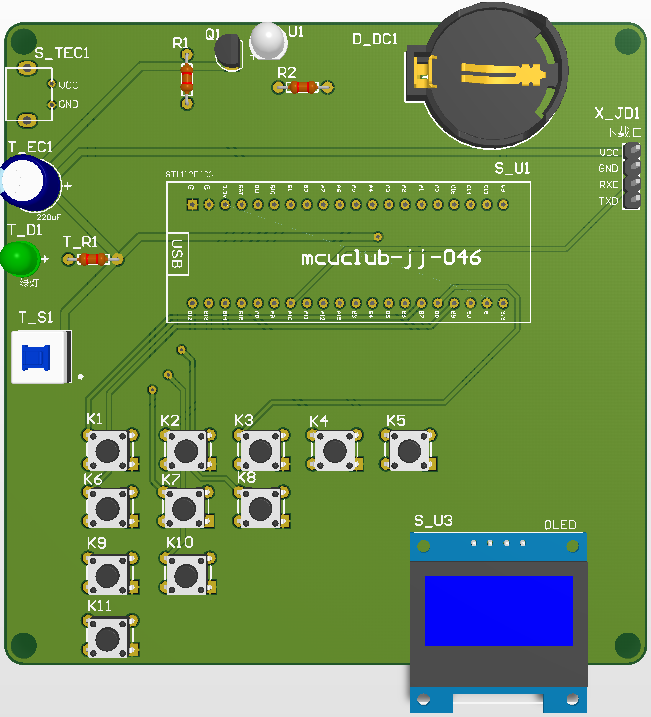

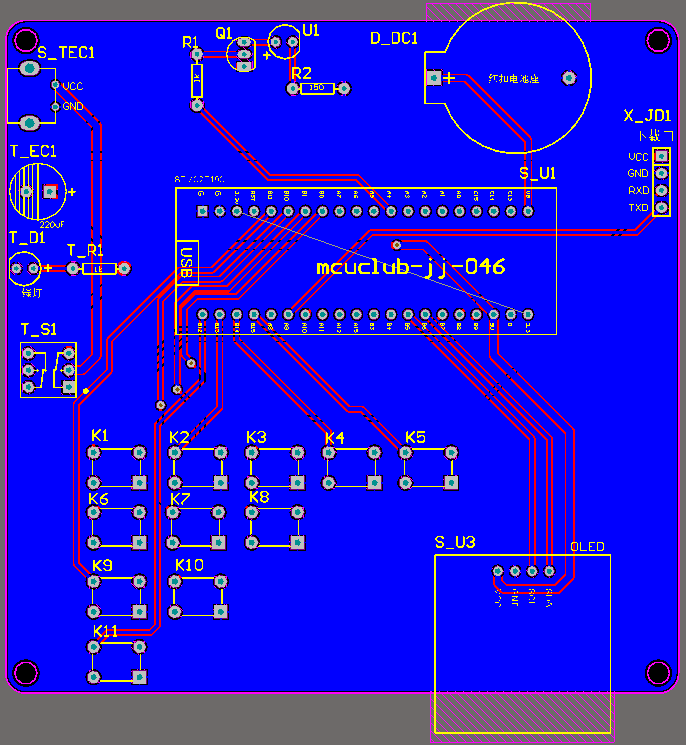

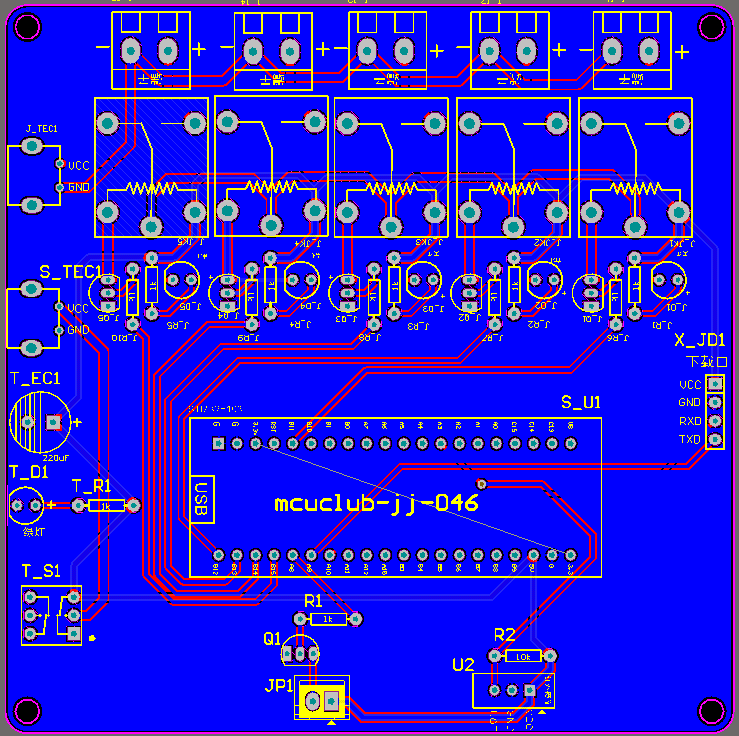

PCB:

(主机)

(从机)

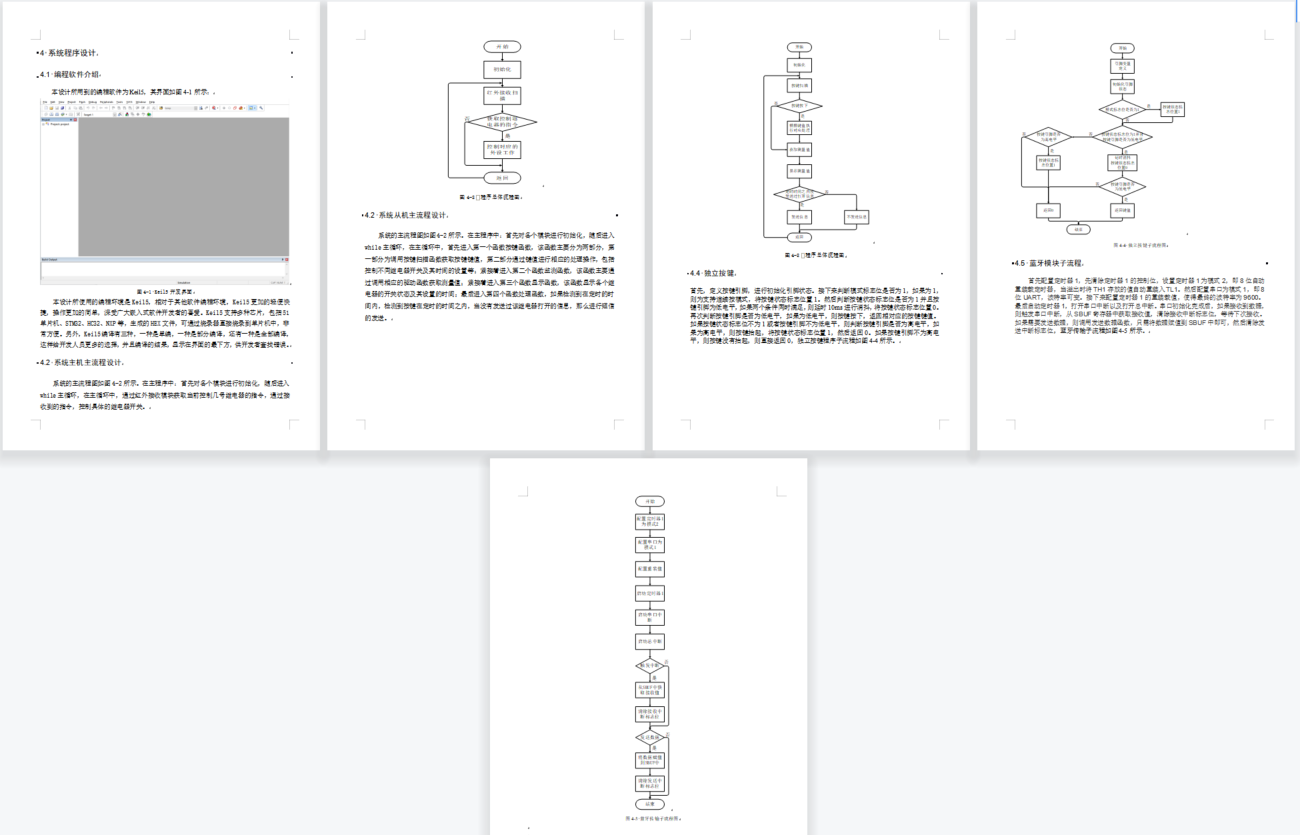

软件设计流程:

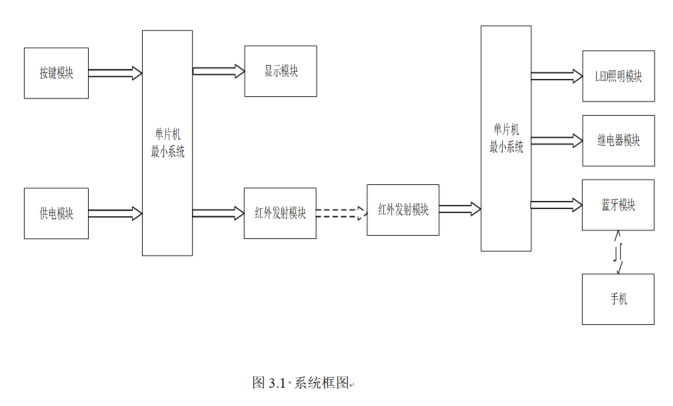

系统框图:

此次设计的红外遥控器可以分为主机和从机,主机和从机又可以分为三部分,输入、输出和中控;

从机的输入包括两个部分,第一部分是按键模块,通过按键可以设置定时开关,且可以通过对应的按键可以控制不同的继电器的开关;第二部分是供电模块,通过该模块给系统进行供电,输出由显示模块构成,通过该模块,可以显示时间和定时时间及其不同设置的开关状态;通过红外接收红外遥控将用户按下的指令进行传输,红外接收模块将接收的指令传输到从机。

主机部分也包括三个部分,输入、输出、中控。输入通过红外接收模块,接收红外发射过来的信息,然后进行处理,控制照明灯模块和继电器模块,用户和也可以手机接收哪个继电器开关的信息。具体系统框图如图3.1所示。

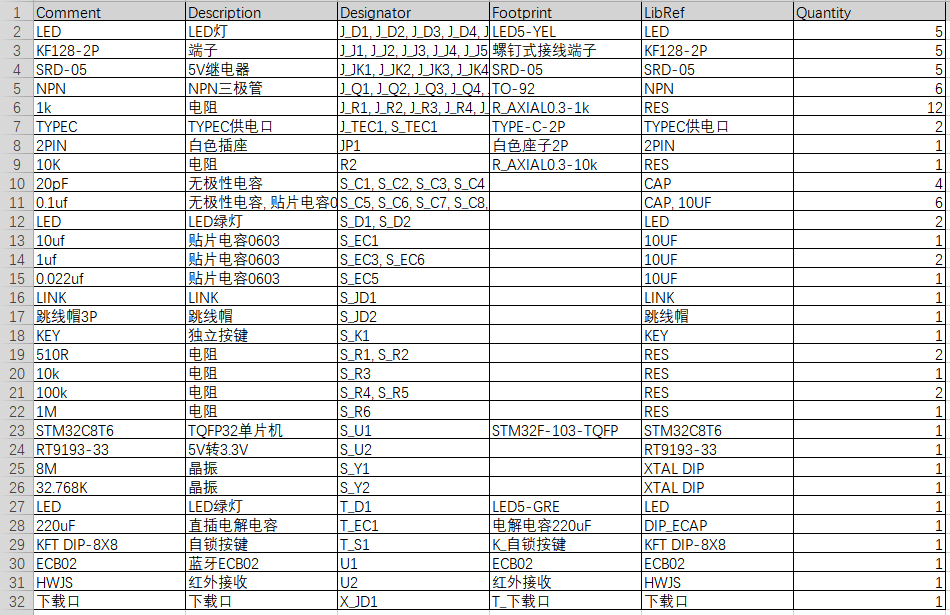

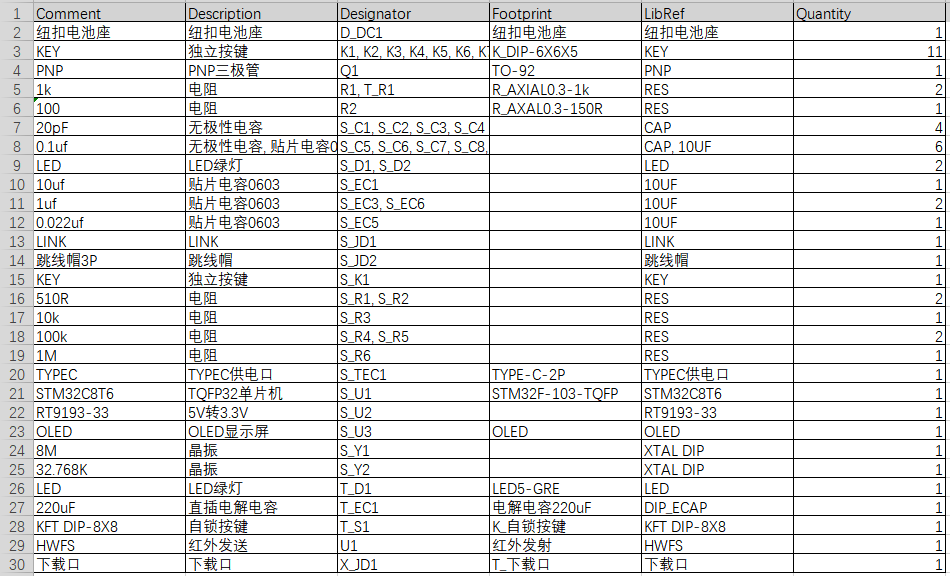

硬件清单:

(主机)

(从机)
