项目编号：mcuclub-jj-049
仿真连接：点击跳转
51实物链接：点击跳转
32实物链接：点击跳转
设计简介：
项目名：收纳箱
项目编号：mcuclub-jj-049
单片机类型：STC89C52
具体功能：
1、通过DHT11采集温湿度，当温度低于设置最小值，则启动加热片加热直到大于设置最大值，当湿度高于设置最大值，则启动风扇进行除湿，直到小于设置最小值
2、通过光敏电阻采集光照值，当光照值过低，且打开收纳箱时，则自动打开照明灯
3、通过语音识别模块，可语音打开收纳箱（打开、关闭、放衣服、放袜子，要有回复）
4、通过按键可以设置各参量值、手动打开关闭收纳箱
5、通过舵机模拟打开和关闭过程
6、通过显示屏显示各检测量
扩展功能：通过蓝牙模块将测量数据发送到手机端，并可以控制舵机的打开和关闭
资料预览
实物图：
总体实物资料：

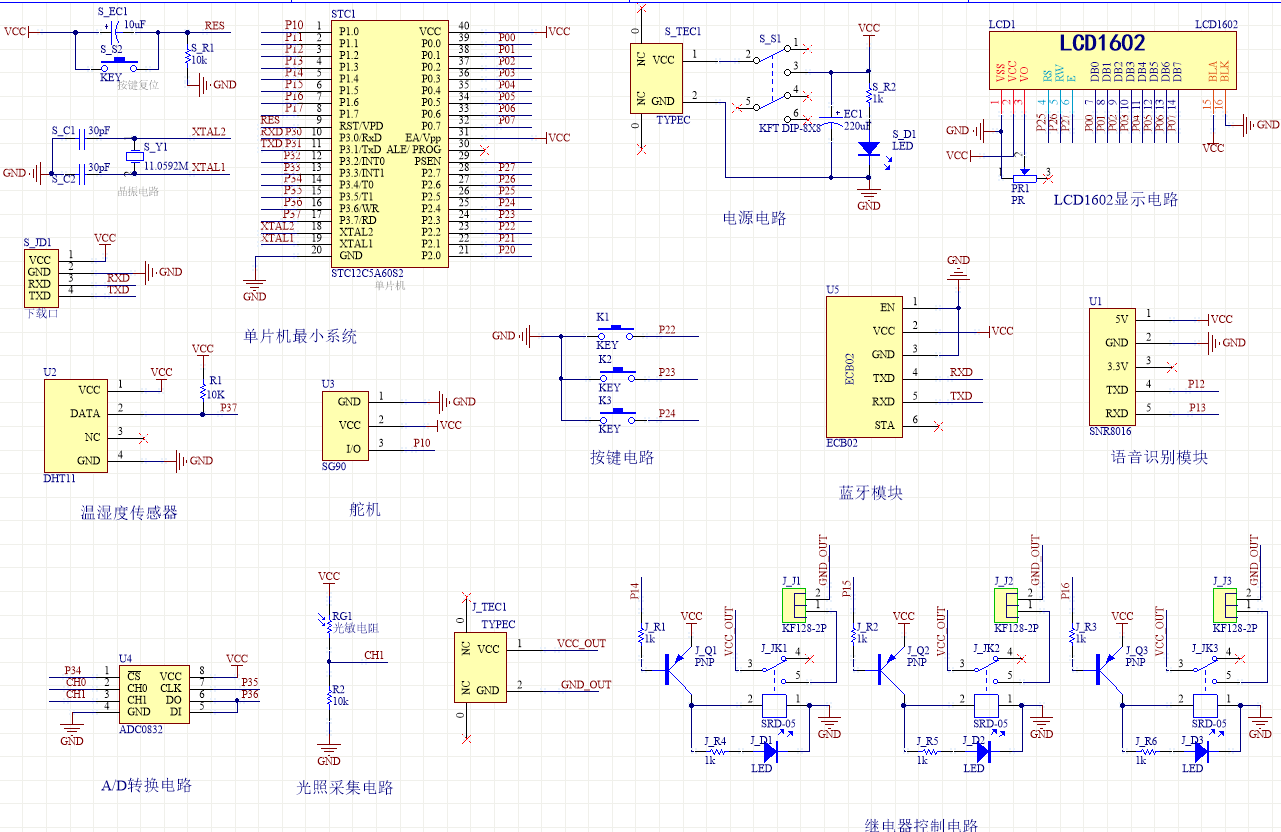

原理图：

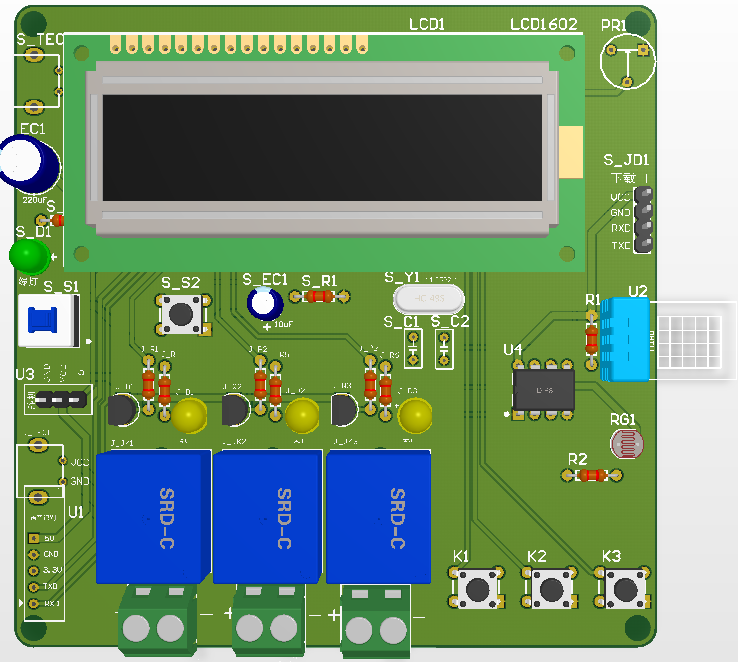

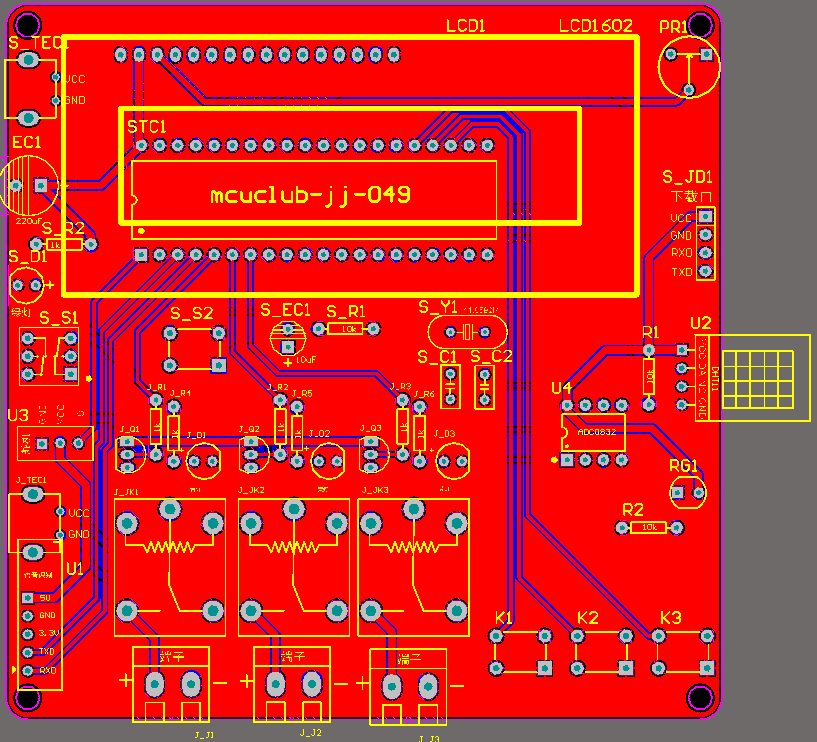

PCB：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是温湿度检测模块，通过该模块可以检测当前环境中的温湿度；第二部分是光照强度检测模块，通过该模块可以检测当前收纳箱周围的光照强度；第三部分是语音识别模块，通过该模块，用户可以控制收纳箱的开关；第四部分是按键模块，用户可以通过该模块切换界面，设置温湿度和光照强度；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，可以根据检测的数据控制加热、除湿、照明；第三部分是声光报警模块，当监测值不在设置的阈值内时进行声光报警。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

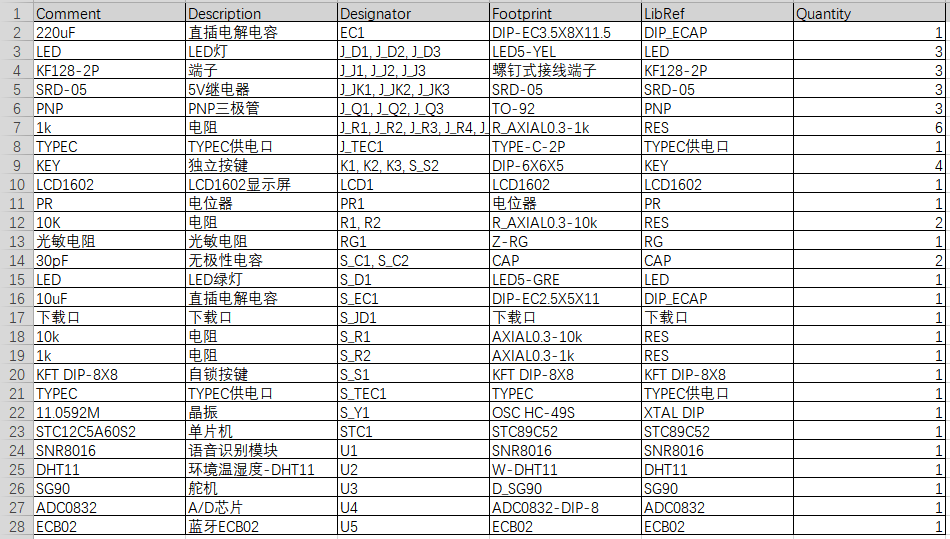

硬件清单：
