项目编号:mcuclub-jj-050
仿真连接:点击跳转
51实物链接:点击跳转
32实物链接:点击跳转
设计简介:
项目名:门禁
项目编号:mcuclub-jj-050
单片机类型:STC89C52
具体功能:
1、通过RFID进行刷卡进入(两张卡,一张录入ID,一张没有录入)
2、当识别出卡后,通过红外避障管测得手是否放在非接触测温模块上,如果触发,则3s后确定温度值,若温度值在设置的温度上下限值之间,则开门(继电器加电磁锁模拟,3s后自动关门),若温度不在设置的上下值之间,则声光报警3s。若10s后仍未触发红外避障管,则此次刷卡自动失效。
3、可通过按键设置温度上下限值
4、通过显示屏显示卡是否有效,温度值
扩展功能:通过蓝牙模块将测量数据发送到手机端,并通过手机端按键代替刷卡(仍需测温)
资料预览

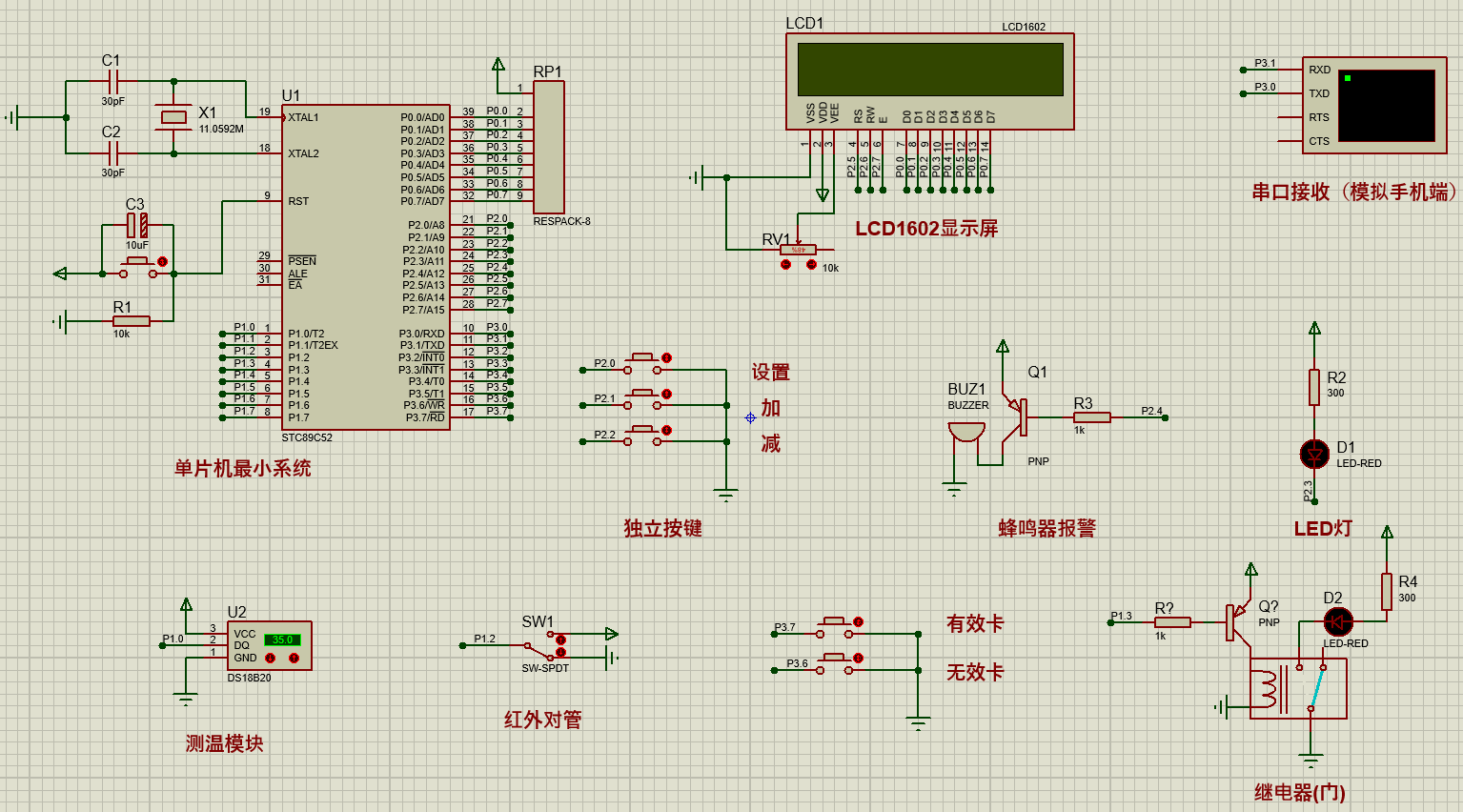

仿真图:
总体仿真资料:

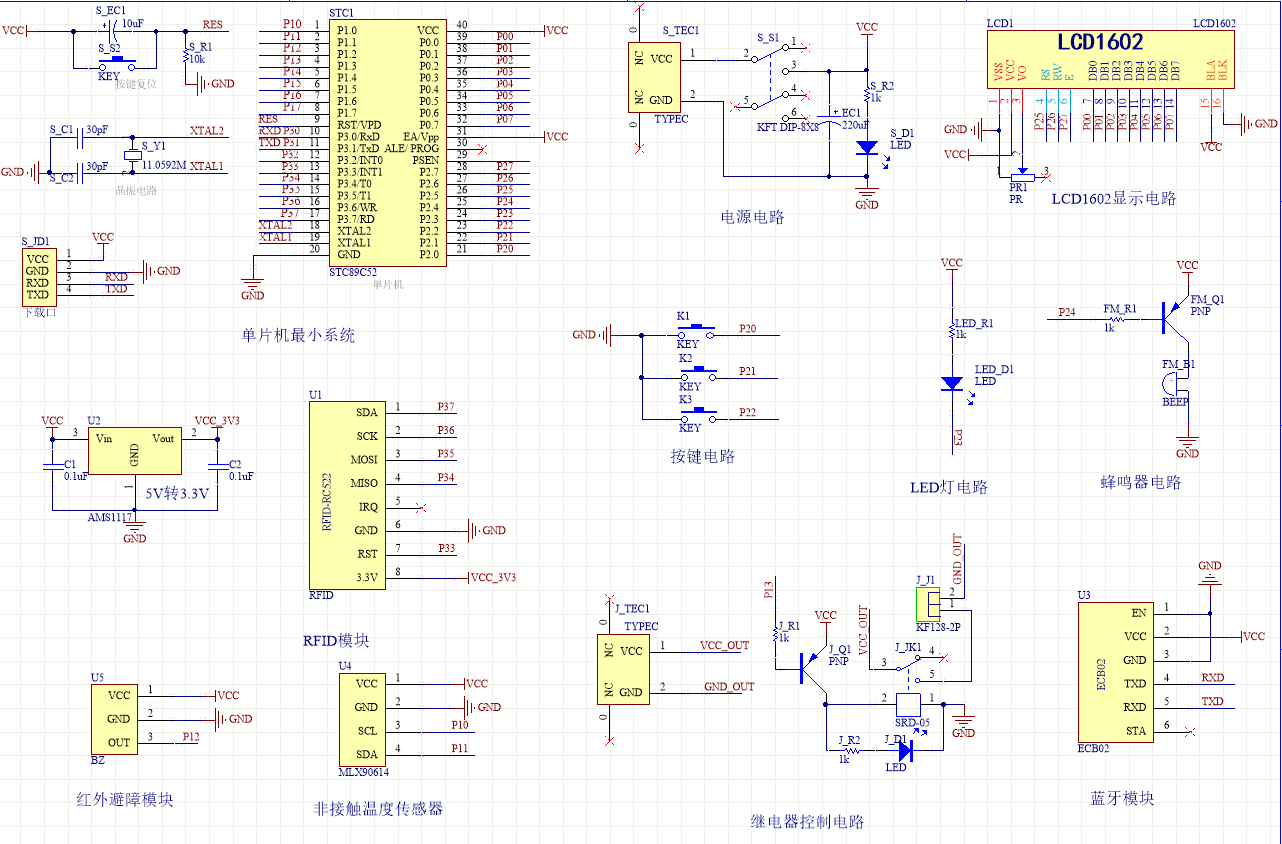

原理图:
软件设计流程:
系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计门禁的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由五部分组成,第一部分是红外避障模块,通过该模块检测当前是否有人;第二部分是非接触测温模块,通过该模块检测当前的体温;第三部分是按键模块,通过该模块可以切换界面、设置阈值等;第四部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是继电器模块,检测到有人,且体温正常,刷卡对比正确之后,通过继电器控制锁打开;第三部分是声光报警模块,检测到温度异常时进行声光报警。除此之外,蓝牙模块既作为输入又作为输出,蓝牙模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令控制门锁的开关。具体系统框图如图3.1所示。
硬件清单:
