项目编号:mcuclub-jj-051

仿真连接:点击跳转

51实物链接:点击跳转

32实物链接:点击跳转

设计简介:

项目名:书桌
项目编号:mcuclub-jj-051
单片机类型:STC89C52
具体功能:
1、通过两个按键可以调节书桌高度(步进电机模拟)
2、通过超声波检测台灯到人的距离
3、通过光敏电阻检测光照值
4、当距离值小于设置最大值,则证明有人在台灯前,此时如果光照小于设置最大值,则打开灯光,在最大值和最小值之间,根据光照值自动调节光亮度,当小于设置最小值,则调整为最大亮度
5、当距离值小于设置最小值,则坐姿有问题,通过语音模块提醒“请注意坐姿”
6、当有人时,开始计时,计时达到设置时间,通过语音模块提醒“请注意休息”,且控制书桌下降
7、通过按键可设置各阈值,手动调节灯亮度、切换模式
8、通过显示屏显示测量值
扩展功能:通过蓝牙模块将测量数据发送到手机端,并可以控制光亮度以及模式切换、调节书桌高度

资料预览

实物图:

总体实物资料:

原理图:

PCB:

软件设计流程:

系统框图:

本设计以单片机为核心控制器,加上其他模块一起组成此次设计书桌的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由四部分组成,第一部分是超声波检测模块,通过该模块检测用户距离书桌的距离;第二部分是光照强度检测模块和A/D模数转换模块构成,通过该模块可以检测当前环境的光照强度;第三部分是按键模块,通过该模块可以切换界面,手动控制灯光亮度、距离大小、光照值大小、定时时间、书桌高度等;输入由三部分组成,第一部分是显示模块,通过该模块可以显示距离值、光照值、书桌高度等信息;第二部分是语音输出模块,检测到用户距离桌子较近,定时看书时间到达,语音提醒;第三部分是LED灯照明模块,通过对当前光照强度的检测,控制LED灯进行不同的照明;第四部分是步进电机驱动模块控制步进电机,控制书桌的上升的下降。除此之外,蓝牙模块既作为输入又作为输出,蓝牙模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

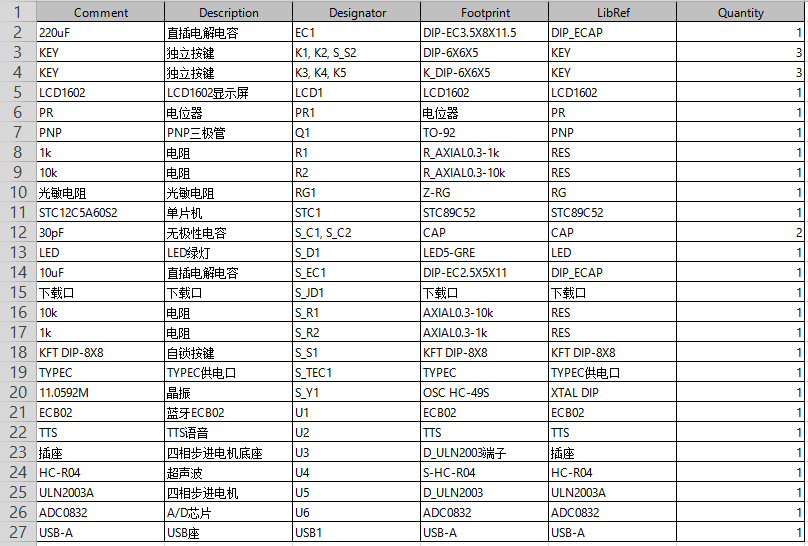

硬件清单:
